Solidworks Simulation實例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)
1 設計要求:
該裝置為柴油引擎燃料泵,最高工作壓力為4MPa。
2 分析零件
件3套筒零件的內腔用來將燃料增壓,件3套筒零件的損壞情況可能為強度破壞,也可能為疲勞破壞,因此分析件3套筒零件的靜強度和疲勞強度。
3 分析目的
1、驗證零件在給定的載荷下靜強度是否滿足要求;
2、求解模型在給定工作載荷下的疲勞壽命。
4 分析結果
1.靜力分析
按書中尺寸建立模型,零件體積為8cm3。材料選用AISI 1020,屈服應力351.6MPa。
根據零件的工作情況,對該零件進行靜力分析,結果如圖1-17所示。模型的最大von Mises為25.8 MPa,零件的安全系數約為13.6。零件安全。
2.疲勞分析

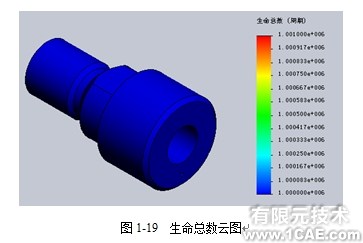

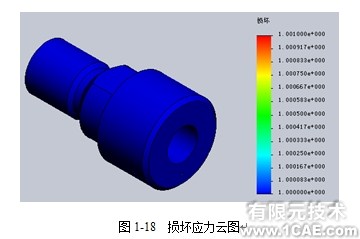

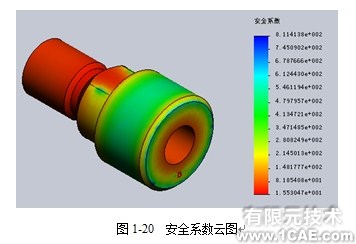

周期載荷為P=4MPa,LR=0,周期個數:1000000。對零件進行疲勞分析,得到零件的損壞云圖、生命總數云圖和安全系數云圖分別如圖1-18~圖1-20所示,由安全系數云圖可以看出,零件是安全的。
5 小結
本節驗證了柴油引擎燃料泵裝置里件3套筒零件的靜強度和疲勞強度,計算結果表明,兩項指標均符合設計要求。考慮到成本和結構問題,這里不作改進。
