SOLIDWORKS草圖塊的使用 | 使用技巧

2017-01-01  by:CAE仿真在線  來源:互聯網

SOLIDWORKS提供了非常強大的草圖功能,我們可以在草圖中使用各種各樣的命令繪制復雜的草圖,以幫助我們更快的完成產品的建模。同時,我們也可以利用草圖的參數性質,幫助我們在設計前期就通過草圖來檢查設計錯誤,甚至是評價方案的準確性。

在視頻中,我們可以通過制作塊的方式來實現草圖狀態下模擬機構的運動狀態。

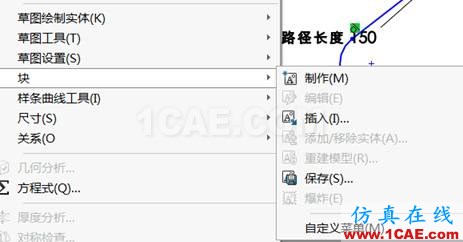

利用【工具-塊-制作塊】來講草圖實體分別添加成圖塊。

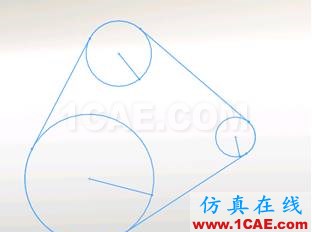

同時,我們也可以使用草圖制作路徑來模擬零件的某個運動狀態。

這里有一個要點是,我們需要制定路徑的驅動長度。

通過視頻了解草圖塊的具體使用方法:

---

---
