搜索『實用技巧』SOLIDWORKS方程式的應用
2017-04-19 by:CAE仿真在線 來源:互聯網
參數化設計是SOLIDWORKS重要的設計方法,利用參數化設計,我們可以快速的找到產品結構的內部意義,從而建立快速的關聯。SOLIDWORKS提供了多種可以實現的參數化設計方法,方程式是其中最為實用的一種。在【工具】中點擊【方程式】可以讓模型中的屬性參數得到定義的配置。

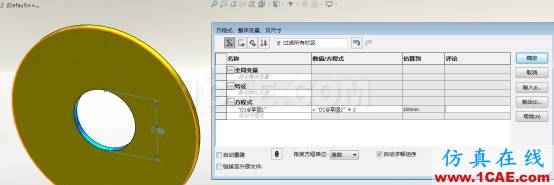

比如,我們可以規定圓環的外徑是內徑的兩倍。

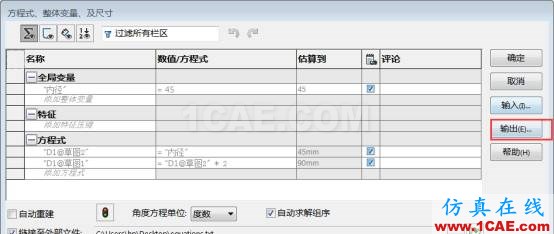

同時,我們可以指定全局變量來控制內徑的數值,這樣就可以通過一個參數來配置整個模型。
我們還可以將方程式輸出到TXT文件中,建立一個外部關聯的文件來操控模型的變化。

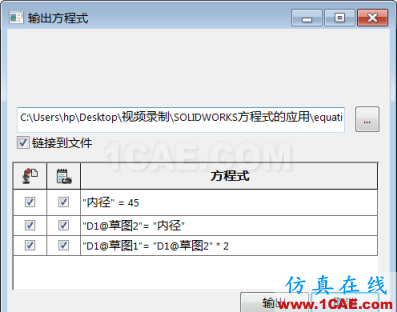

勾選鏈接到文件,可以生成一個TXT文件。

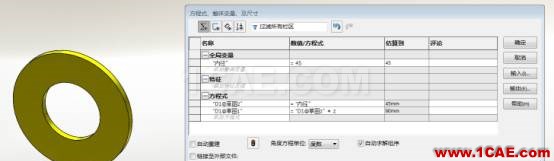

如果我們更改這個鏈接文件,會發現模型會自動做更改。通過下面的視頻學習,建立自己的參數化設計庫。
