SOLIDWORKS Toolbox 中新增規格

2016-12-18  by:CAE仿真在線  來源:互聯網

SOLIDWORKS Professional模組中 Toolbox 包括一個與 SOLIDWORKS完全整合的標準零件庫。選擇需要插入的零件的標準和類型,然后拖曳零部件至組合件中。 可以自定義Toolbox 零件庫,以包含您公司的標準,或包含您頻繁參考的零件。

Toolbox 資料庫包含所支持標準的主要零件檔案的資料夾,以及零部件尺寸和屬性。 當您在SOLIDWORKS 中使用新的零部件大小時,可根據喜好設定,Toolbox 會更新主要零件檔案以及零部件信息,或會為該大小尺寸產生一個零件檔案。

Toolbox 支持國際標準,其中包括: ANSI、AS、GB、BSI、CISC、DIN、GB、ISO、IS、JIS 及KS。 Toolbox 包括下面的標準件:

• 軸承螺栓

• 凸輪齒輪

• 工模襯套 螺帽

• PEM® 插入銷

• 扣環螺釘

• 鏈輪結構形狀,包括鋁和鋼

• 正時皮帶輪Unistrut®

• 墊圈

新增自定義 Toolbox規格方式:

• 在 SOLIDWORKS 中,選擇 工具 > 選項 > 異形孔向導/Toolbox > 組態

• 從Windows 中按一下開始 > 所有程式 > SOLIDWORKS 2014 > SOLIDWORKS 工具 > Toolbox 設定

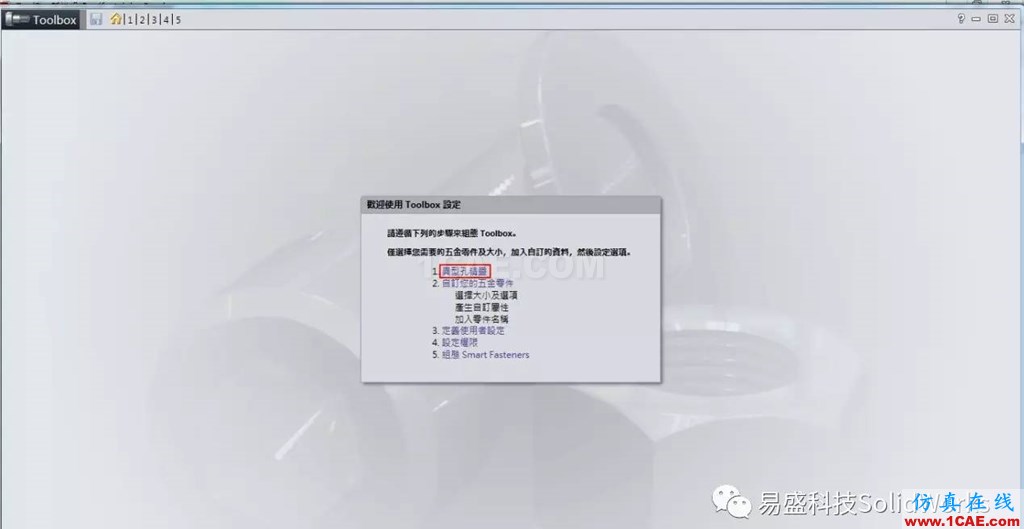

Toolbox選擇點擊>1.異形孔向導(請參考圖片一)

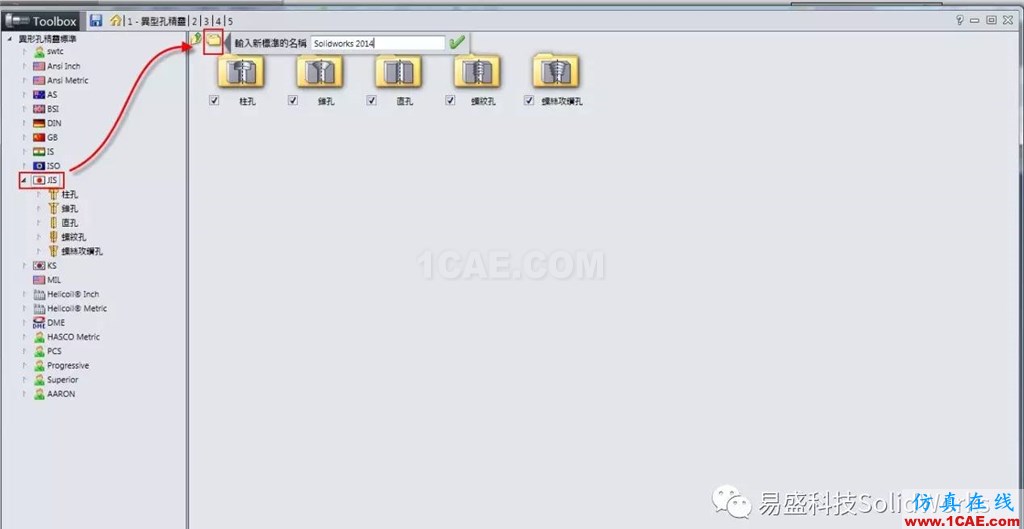

選擇預新增的標準 > 復制標準,并定義名稱 (請參考圖片二)

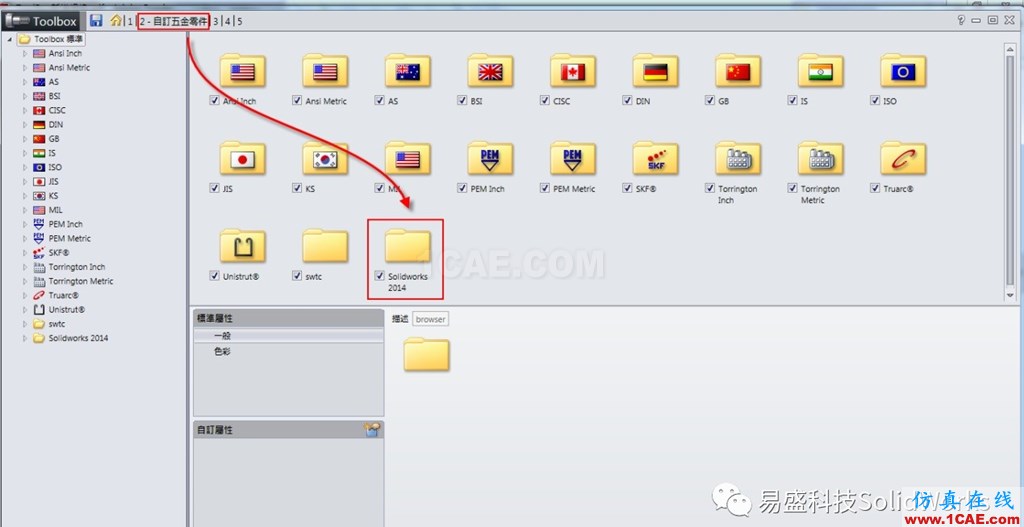

上方功能表 > 2.自定義五金零件 > 選擇剛新建的標準 (請參考圖片三)

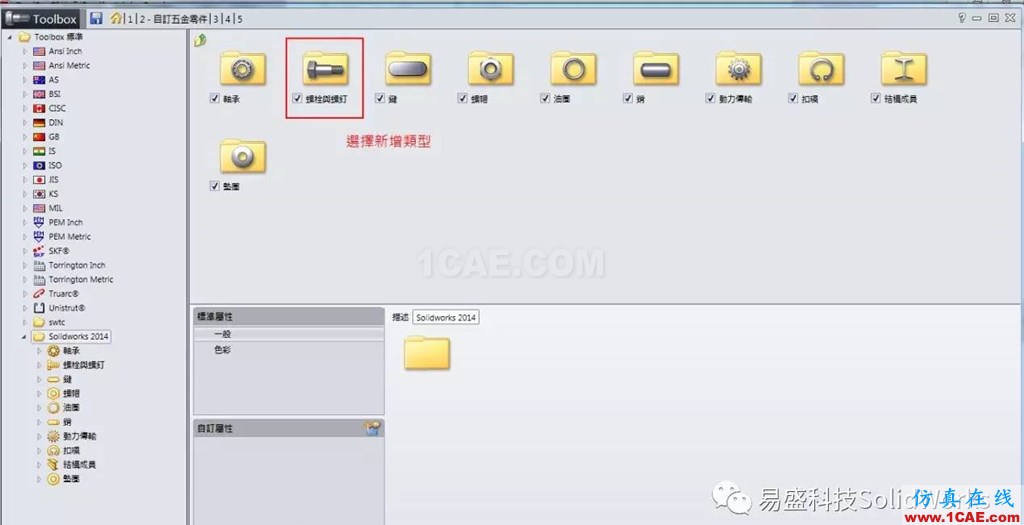

選擇要新增的類型 (請參考圖片四)

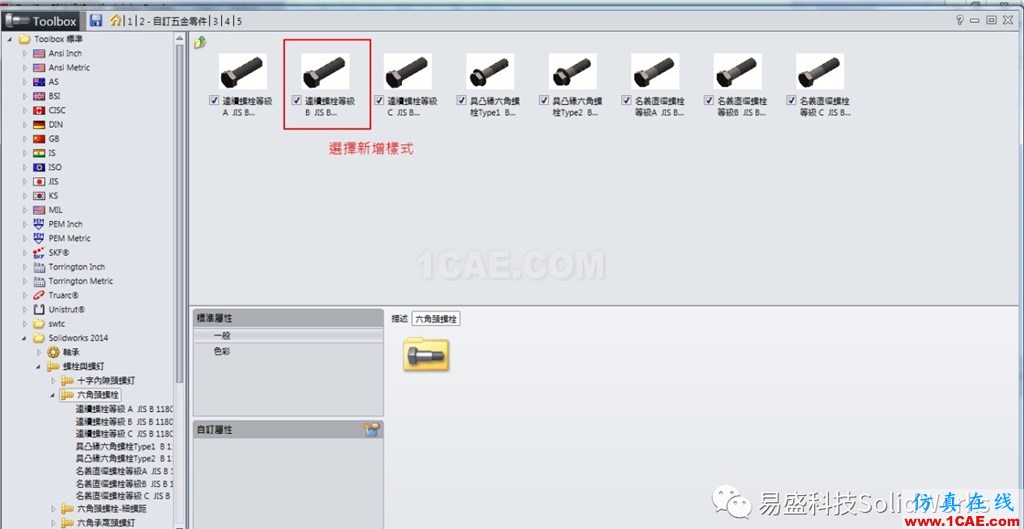

選擇要新增的樣式 (請參考圖片五)

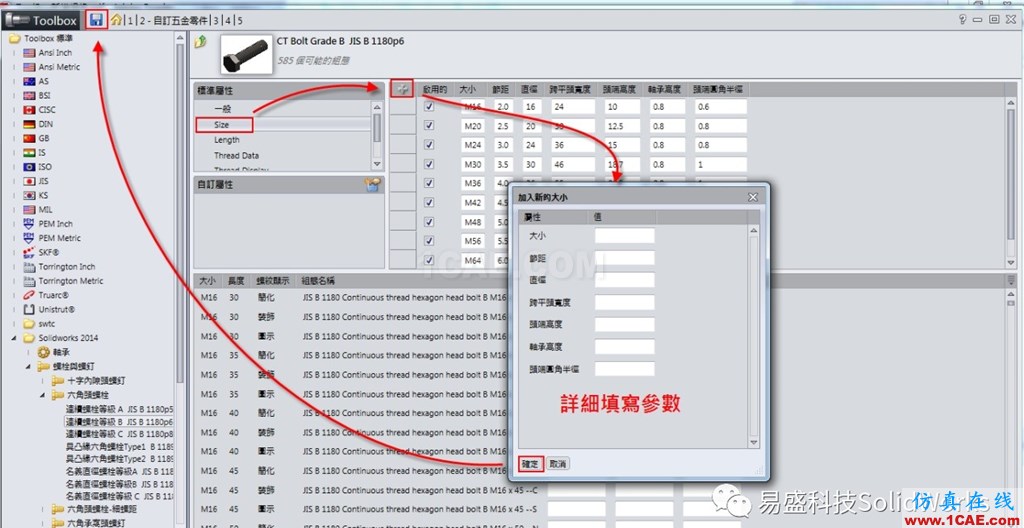

點擊Size > 新增 >詳細輸入參數 > 確認 > 儲存完成Toolbox新增規格

您是否遇到SOLIDWORKS 升級后,開放有Toolbox舊檔案,Toolbox零件尺寸會跑掉太大,太小,描述遺失的問題? 當系統預設會去讀取新版Toolbox資料庫時,請修改系統選項設定:

至系統選項 > 異形孔向導/Toolbox > 取消勾選 "使此資料夾成為Toolbox零部件的預設搜索位置"即可。
