搜索Solidworks如何通過Toolbox創建齒輪機構？
2016-11-27 by:CAE仿真在線 來源:互聯網

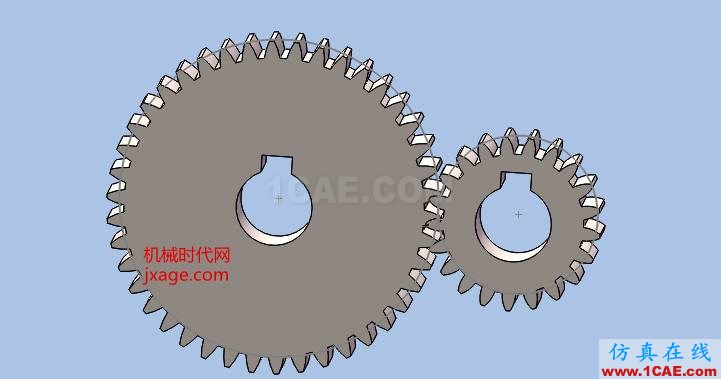

最終的結果如下。
方法:
1.新建一個組件,彈出開始裝配體窗口,關閉這個窗口。

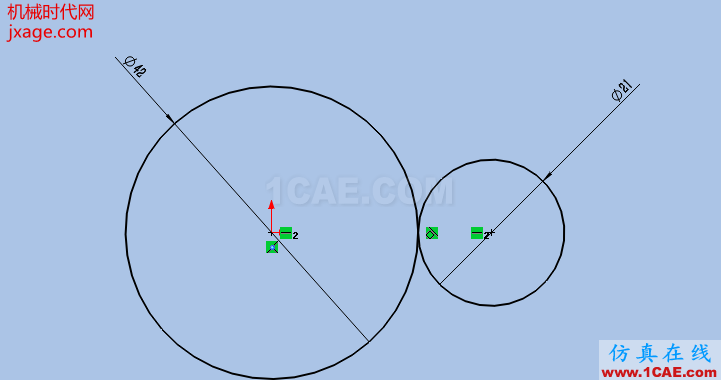

2.在FRONT平面繪制如下的兩個圓用于定位齒輪。

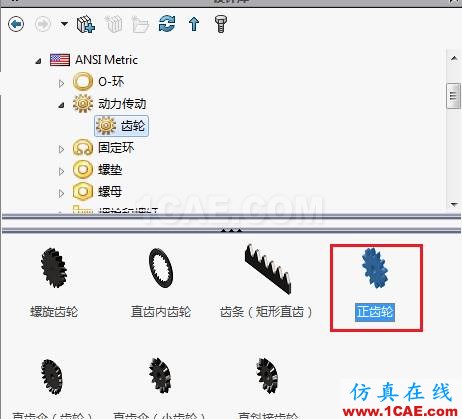

3.點擊【設計庫】–【Toolbox】–【ANSI Metric】,選擇【動力傳動】–【齒輪】–【正齒輪】,將其拖到視圖區。

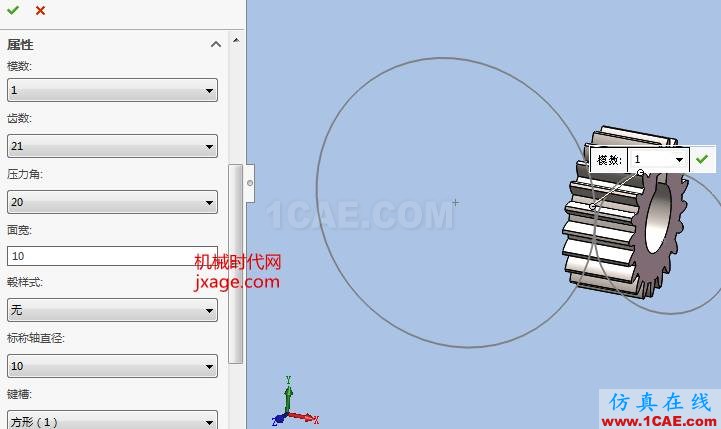

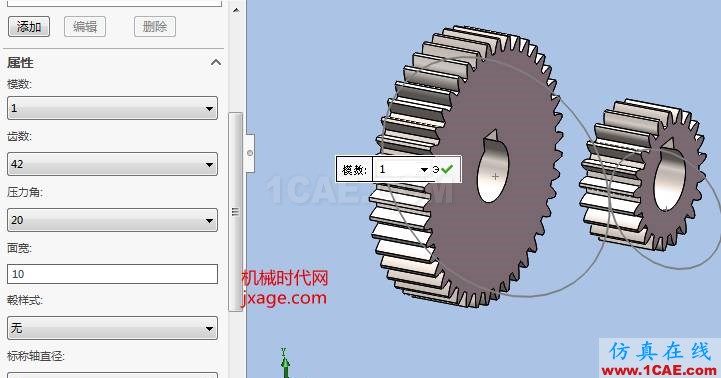

連續插入兩個齒輪,尺寸的屬性如下。

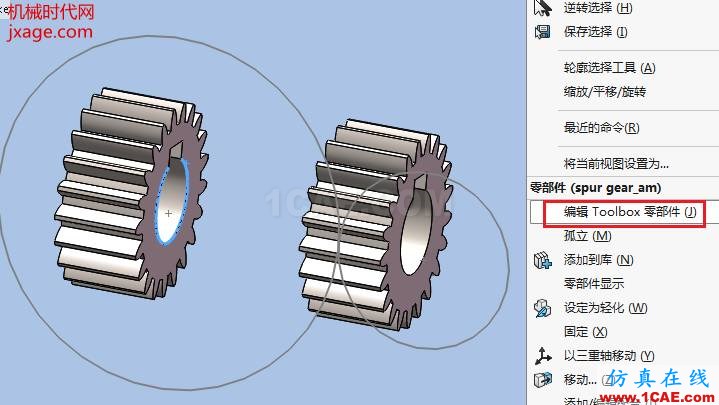

選擇其中的一個齒輪對其進行編輯。

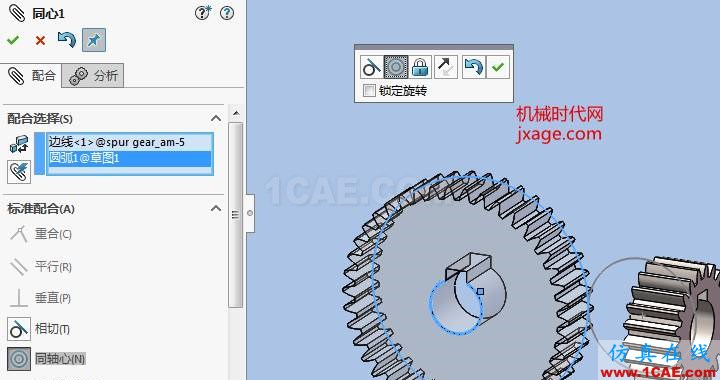

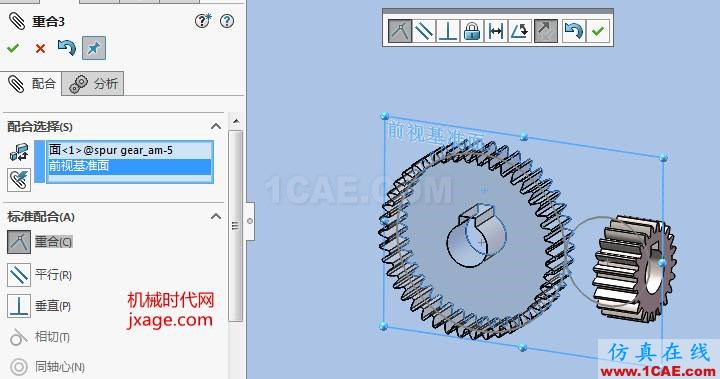

4.將齒輪進行配合。配合方式如下。
將另一個齒輪采用同樣的方法進行配合。
完成后如下。

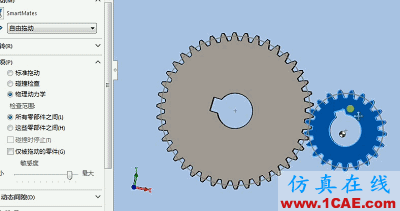

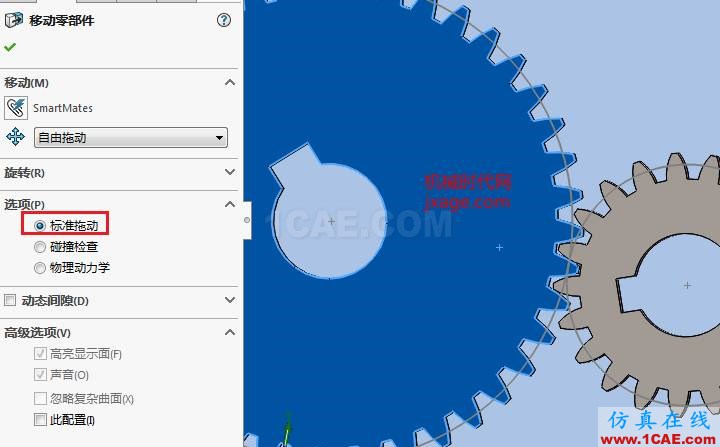

5.配合之后,我們會發現,兩個齒輪的嚙合部分發生重合。我們點擊【移動零部件】,選擇【標準拖動】,將齒輪轉到合適的位置,再點擊【物理動力學】,此時旋轉其中一個齒輪,另一個齒輪也會跟著旋轉,從而可以使兩個齒輪處于嚙合狀態。
