搜索CAD圖框如何轉換solidworks圖框的方法你造嗎？
2016-11-19 by:CAE仿真在線 來源:互聯網
第一步:首先新建一個CAD圖,圖中只要圖框,然后保存

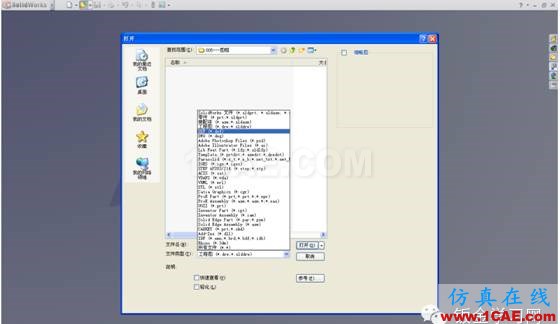

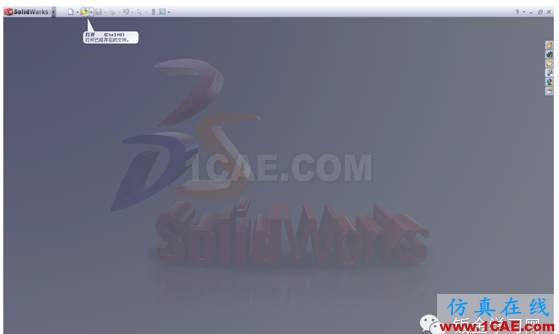

第二步:啟動solidworks,選擇打開,在文件類型里面選擇.DWG,然后找到你剛剛保存的CAD文件,
第三步:在文件類型里面選擇.DWG,然后找到你剛剛保存的CAD文件,

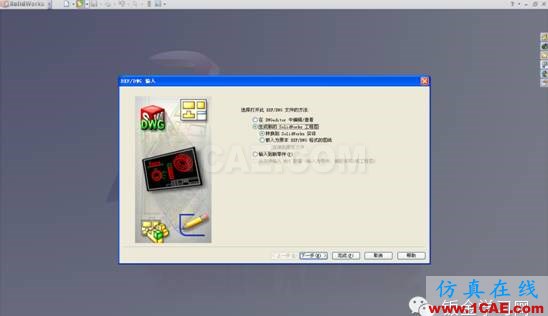

第四步:打開,選擇“生成新的solidworks工程圖——轉換到solidworks實體”,

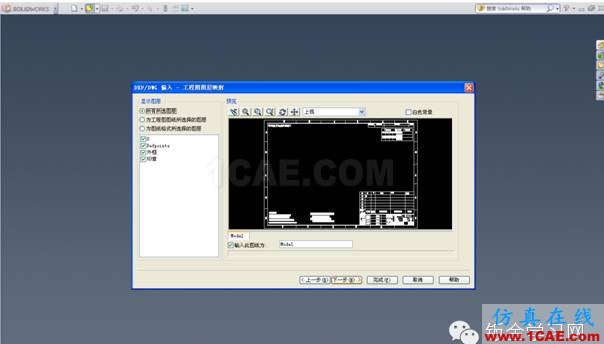

點擊下一步,

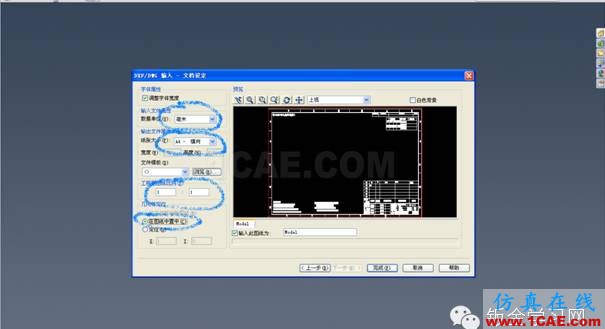

再點下一步,然后做一些調整,單位對應的選擇一下(一般選毫米),圖紙大小選一下(A幾的,橫還是豎,根據你的CAD圖紙選),可以勾選在圖紙中置中,點擊完成。

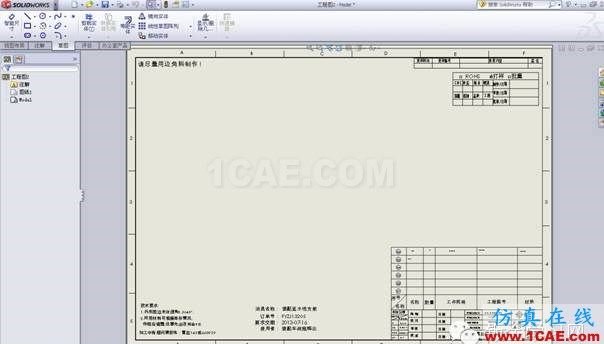

第五步:這時CAD的圖框應該到你的solidworks圖紙上了。
然后把它全部框選進去,
ctrl+X剪切,右鍵點擊圖紙,選擇編輯圖紙格式,
ctrl+V粘貼,右鍵點擊圖紙,選擇編輯圖紙,

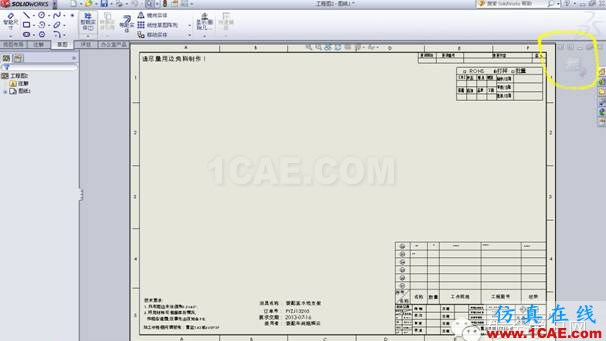

第六步:回到圖紙狀態,

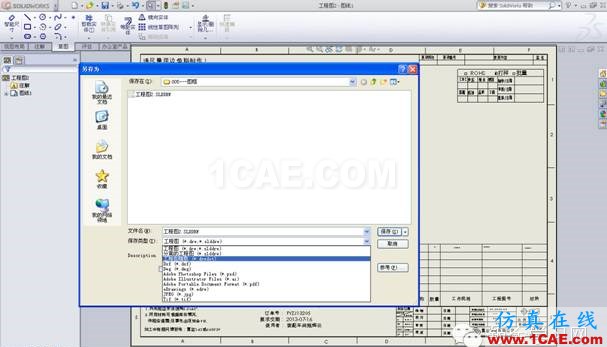

然后點擊另存為,格式選為工程圖模板,填個文件名,保存,就OK了。
