搜索技巧 | 某強迫風冷機箱網格劃分策略
2017-12-01 by:CAE仿真在線 來源:互聯網
機箱中包含散熱器、異形導流罩、風扇、芯片等模型,熱模型中大部分幾何為Icepak的原始幾何體,但是在局部區域存在異形CAD類型的Plate導流罩;導流罩區域內還包含了芯片、高密度叉齒散熱器,如圖1所示。

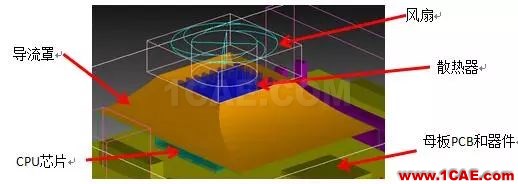

圖1 強迫風冷機箱模型
表格1中列出了機箱模型中各個幾何體的形狀特點及空間位置特點。
表格1 風冷機箱模型本身特點
|
名稱 |
形狀 |
位置 |
|
母板PCB和器件 |
Icepak原始幾何體 |
導流罩外部 |
|
導流罩 |
CAD異形Plate薄殼 |
母板PCB上 |
|
散熱器 |
Icepak原始幾何體 |
導流罩內部 |
|
CPU芯片 |
Icepak原始幾何體 |
導流罩內部 |
|
風扇 |
Icepak原始幾何體 |
導流罩上部 |
此機箱網格劃分的方法為:
-
建立非連續性網格:由于模型中大部分幾何體為Icepak認可的原始幾何體,但是在局部區域存在異形的CAD幾何體,因此必須對異形幾何體所處的空間區域建立非連續性網格Assembly 1;由于模型中的散熱器為高密度的叉齒散熱器,因此必須對其建立非連續性網格Assembly 2。

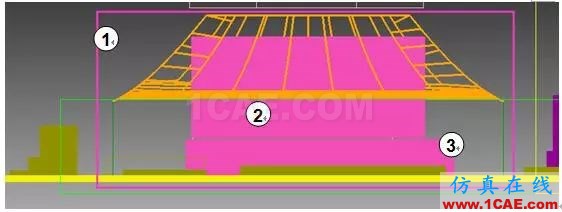

圖2 非連續性網格
由于模型本身的幾何布局,導致建立的非連續性網格Assembly 1和非連續性網格Assembly 2相交,因此按照非連續性網格的規則,需要將非連續性網格Assembly 2拖動至非連續性網格Assembly 1內部;因此Assembly 1包含了Assembly 2;在模型中由于芯片的尺寸比較小,需要將其建立非連續性網格Assembly 3;同樣,將Assembly 3拖動至非連續性網格Assembly 1內部,這樣,Assembly 1包含了Assembly 2和Assembly 3;如圖2所示。
-
在整體的網格控制面板中,選擇網格類型為非結構化網格;對于Assembly 1,設置其網格類型為Mesher-HD;而對于Assembly 2和Assembly 3則都使用非結構化網格類型。表格2羅列了不同模型使用的網格類型。
表格2 不同模型及Assembly使用的網格類型
|
名稱 |
非連續性網格位置 |
子Assembly |
網格類型 |
|
母板PCB和器件 |
無非連續性網格 |
|
背景網格為非結構化網格 |
|
導流罩Assembly |
位于模型樹下 |
包含散熱器Assembly和芯片Assembly |
Mesher-HD的非連續性網格,使用多級網格對導流罩進行網格處理 |
|
散熱器Assembly |
位于導流罩Assembly下 |
|
非連續性網格的非結構化網格 |
|
CPU芯片Assembly |
位于導流罩Assembly下 |
|
非連續性網格的非結構化網格 |
|
風扇Assembly |
位于模型樹下 |
|
非連續性網格的非結構化網格 |
本文摘自安世亞太高級工程師王永康《ANSYS Icepak電子散熱基礎教程》
