搜索航電設備的測量和維護
2017-08-11 by:CAE仿真在線 來源:互聯網
-
VOR (VOR = VHF OmnidirectionalRadio Range); CVOR; DVOR
-
TACAN (軍用)
-
ILS (Instrument Landing System)
-
MLS (Microwave Landing System)
-
DME (Distance Measurement Equipment)
-
MKR BCN (Marker Beacon)
星基導航系統
-
GNSS衛星導航
-
GPS based landing systems
通信設備
-
電臺
-
衛星通信/數據傳輸
| 以上所述航電設備,包括機載設備和陸基設備的安裝調試和維護,以及儀器設備的計量,需要了解各種航電設備的原理及測試方法。本文對此進行簡要介紹。 |

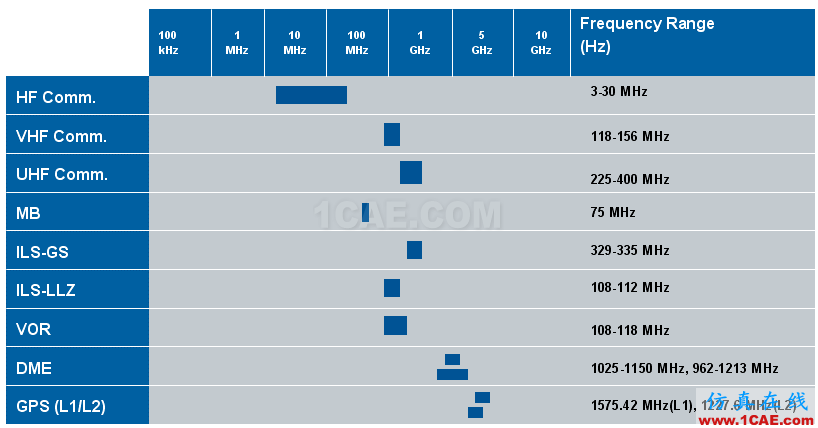

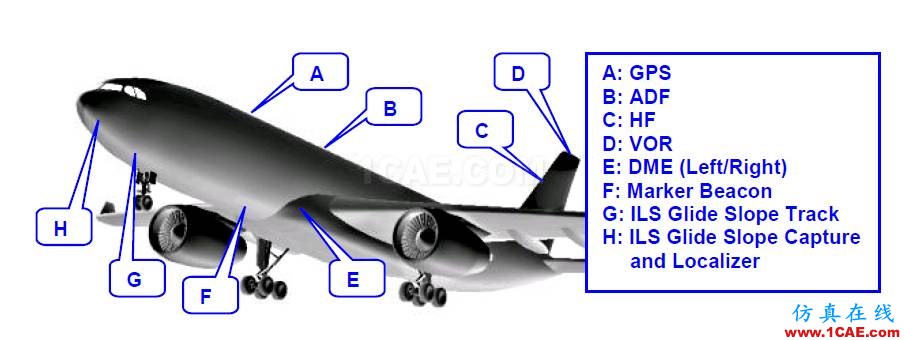

| 機載航電設備的位置和工作頻段 |

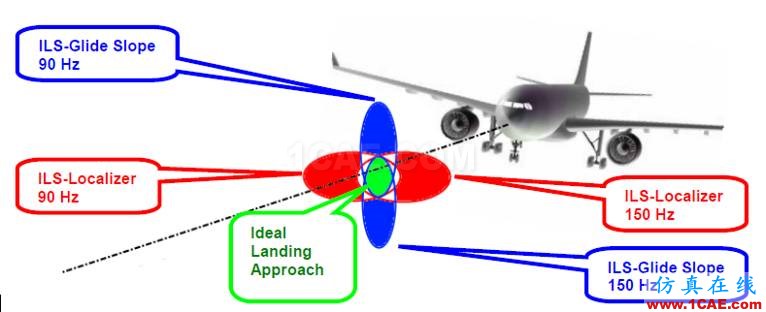

| ILS如何引導飛機自動著陸 |
陸基ILS天線陣通過不同載波調制頻率的信號發射,圍繞上圖所示綠色趨于的降落目標引導區,定義下滑滑道(上下,藍色區域)偏差和方位(左右,紅色區域)偏差。飛機可以通過機載ILS設備接收到的信號,識別當前所在位置和區域,自動修正降落下滑軌跡,實現自動著陸。

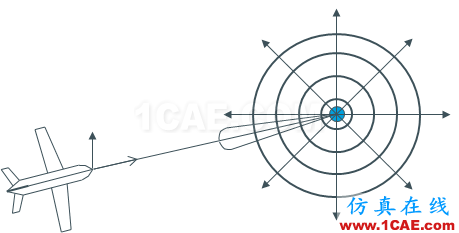

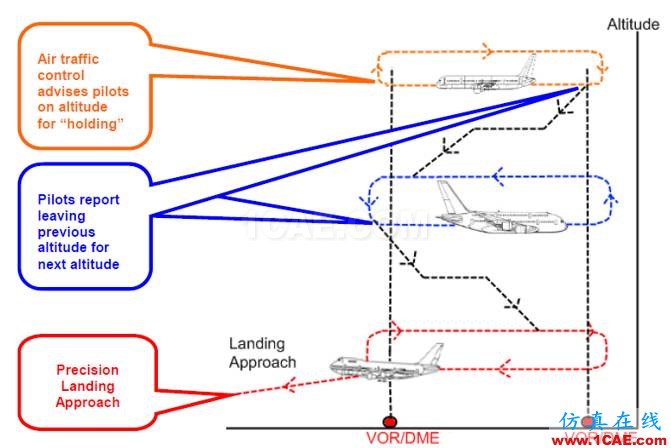

| VOR/DME導航 |
| 測量儀器及其用途 |
| 儀器 | 用途 |
|---|---|
| R&S CMA180 |
電臺測試;機載VOR/ILS接收機測試 |
|
R&S SMA100A |
機載VOR/ILS/DME接收機測試;VOR/ILS、DME分析儀計量 |
|
R&S FSW |
雷達測試;VOR/ILS信號源計量;頻譜及信號分析;通信信號測試 |
|
R&S EVS300 |
VOR/ILS分析儀;機場VOR/ILS系統現場校驗測試 |
|
R&S EDS300 |
DME分析儀;DME臺測試 |
|
R&S EDST300 |
DME/TACAN分析儀;DME/TACAN臺測試 |
| R&S SMBV100A |
產生衛星導航標準GNSS信號;GNSS接收機測試 |
