【科技歷史】世界上第一臺網絡分析儀【轉發】

2017-06-30 by:CAE仿真在線來源:互聯網

編者注:周末的時候看帖子,看到了這篇文章,感覺非常有歷史感。這篇文章最早國外一個網站發布的,然后由國內的工程師翻譯,在這里再挖出來分享給大家。

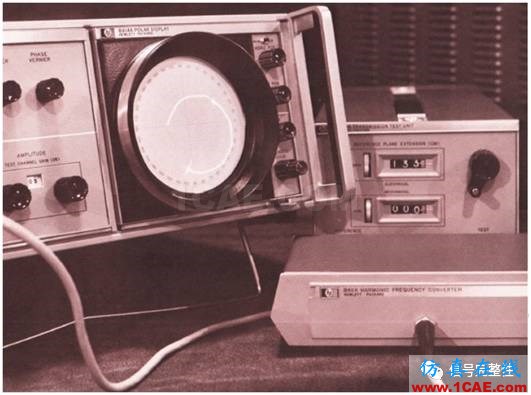

基于測量射頻接口和器件的需求,HP公司(是德科技的前前身)于1967年發明了第一臺網絡分析儀8410A。8410A的發明,把阻抗測量從紙上的史密斯圓圖搬到儀器上實現精確快速測量。

圖1第一臺網絡分析儀8410A

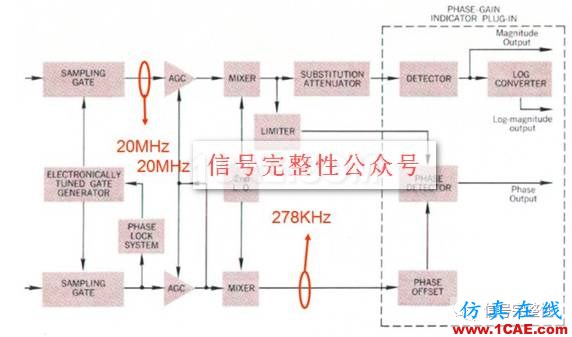

8410A網絡分析儀工作原理框圖如圖2所示。(編者注:前段時間和一些老工程師聊天,說現在很多外國內的網絡分析儀都是參考的這個原理框圖。有興趣的工程師,可以去查閱一些文獻資料,可以看到非常詳細的電路圖)

圖28410A工作原理框圖

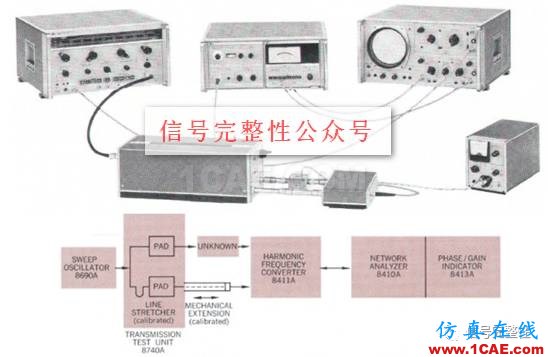

當時,器件網絡分析的典型工作系統如圖3所示。(編者注:最早期的時候,設備的功能都是非常單一的,不像現在,很多設備都是多元化的,不管是設計人員還是使用的工程師,巴不得一臺設備搞定所有的工作,現在有的設備商或者集成商都在干這類的事情)

圖3網絡分析典型工作系統

第一臺自動化網絡分析儀8542A

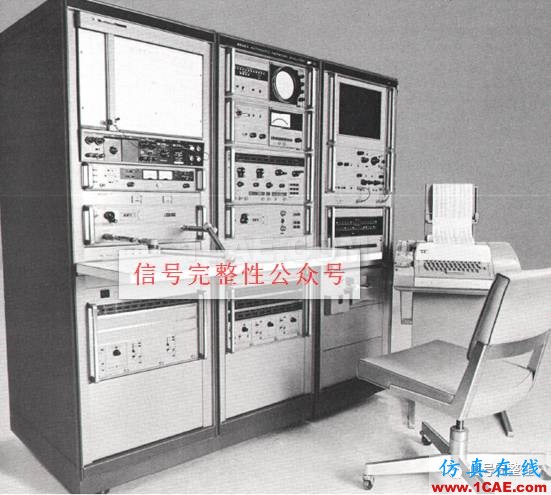

1970年,HP發布了第一天自動化的網絡分析儀8542A。(編者注:自動化和智能化是每一個時代都在追求的,不管是和圈子里的朋友聊天還是客戶工程師提的一些訴求,測試和仿真都是在講智能化,解救勞動力)

圖4自動化網絡分析儀8542A

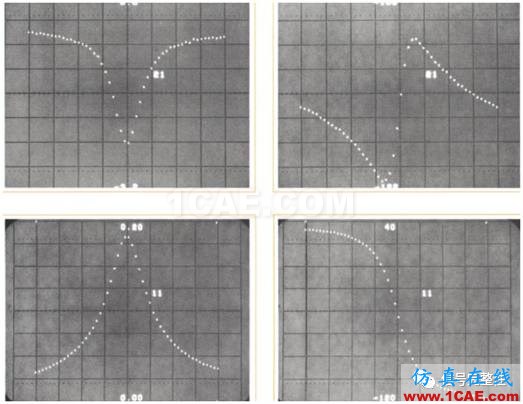

8542A可進行自動化的測量,大大提高了測量速度和效率,圖5是其測量一個濾波器的結果。

圖5濾波器的自動化測量

第一臺全集成式網絡分析儀8505A

繼續的創新是需要把自動化網絡分析儀的體積縮小。在1976年,HP發布了第一臺全集成式的網絡分析儀8505A,頻率可達1.3GHz。這時候已經發明了HPIB(即GPIB),可以編程控制這臺網絡分析儀。

圖6全集成式網絡分析儀8505A

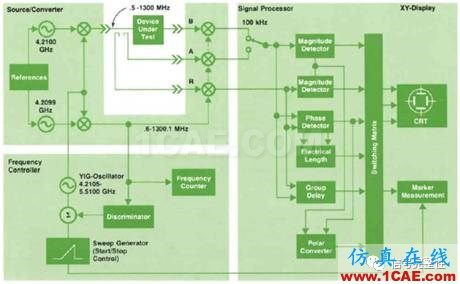

8505A工作原理框圖如圖7所示。

圖78505A工作原理框圖

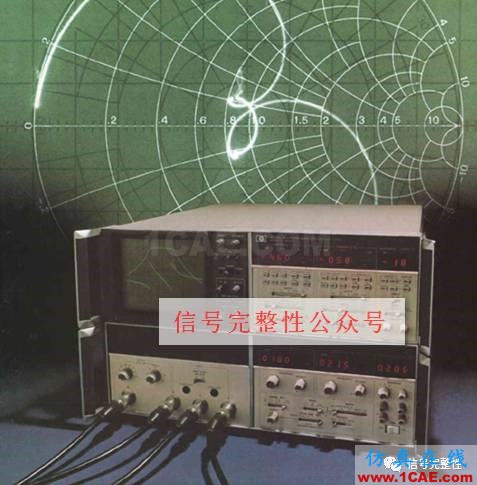

第一臺數字化網絡分析儀3577A

HP于1984年發布了第一臺數字化矢量網絡分析儀3577A,頻率可達200MHz。

圖8數字化VNA3577A

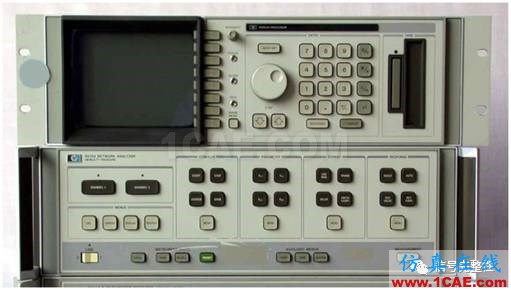

110GHz網絡分析儀8510A

HP于1985年發布了最高性能的網絡分析儀8510A,頻率高達110GHz。(編者注:第一次看到這個指標的時候,我以為錯了,再查資料,確認沒錯。80年代110G的網絡分析儀,這著實厲害,上周問了下同事,現在在國內采購110GHz的網絡分析儀不受管控,但是120GHz的網絡分析儀還是需要申請license才可以,這讓咱們這些工程師情何以堪吶,小編到目前為止,使用過的最高帶寬也只有67GHz)
