SIWave 17如果統一修改網絡名？

2017-06-21  by:CAE仿真在線  來源:互聯網

siwave17采用新的界面,很多地方操作與舊版有差別,致使有一些功能在原來的地方找不到,比如,很多其他功能被移動到tool面板里面去了

對于修改網絡名怎么修改?

如果按照默認模式,選中對象后直接在屬性框中修改NET屬性名稱,會導致重新建立一個新的NET,可能導致網絡名凌亂,斷裂。

正確的做法是先在select mode里面選擇NET,然后選擇對象,會直接選擇到整個NET,這樣就可以統一改名了。

操作如下圖所示:

圖:修改選擇模式

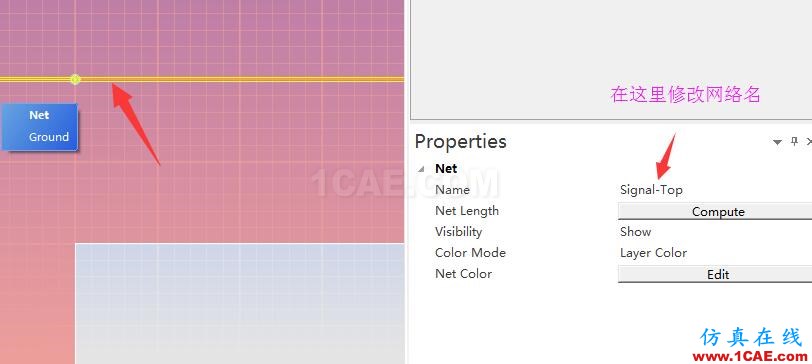

圖:選擇NET然后修改屬性名稱

轉載請注明來源——來源:仿真在線(1cae.com)
