搜索導彈分離六自由度運動 CFX計算中文專家插件V1.0
2017-03-08 by:CAE仿真在線 來源:互聯網
開發背景
基于ANSYS CFX外掛物/導彈的六自由度運動計算需要用到外部網格重構和高級CEL語言編程,并且需要熟悉網格再生命令流編寫,而且動網格設置也比較復雜,對于初學者或者對CFX高級應用使用不熟悉的用戶要用好這個功能具備很大挑戰,為了讓用戶更加方便快捷地完成復雜投放問題計算,作者基于ANSYS Workbench 17平臺的ACT二次開發功能開發了這樣一個便捷的APP中文向導式的專家應用程序,確保用戶可以在10分鐘內通過APP專家向導設置完成計算邊界并開始求解計算。
如何使用
-
應用環境
-
請安裝Workbench下的ANSYS CFX 17和ICEMCFD17軟件;
-
請添加軟件環境變量,確保可以通過cmd命令直接啟動CFX和ICEMCFD。
-
啟動界面

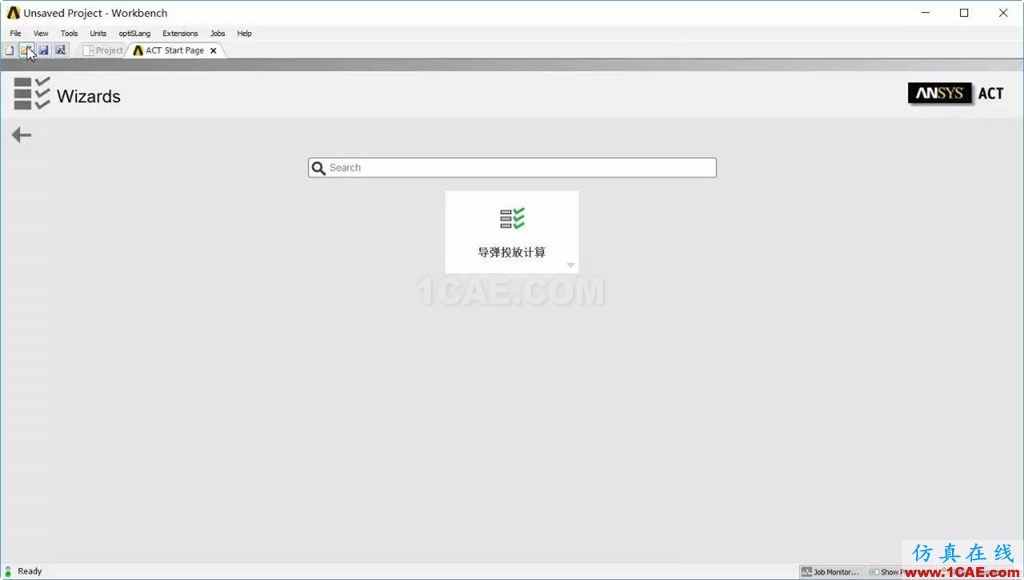

注意選擇單擊加載SixDofWizard插件,然后再進入Wizard如下界面
-
使用過程
單擊外掛分離計算,進入如下中文向導式界面:

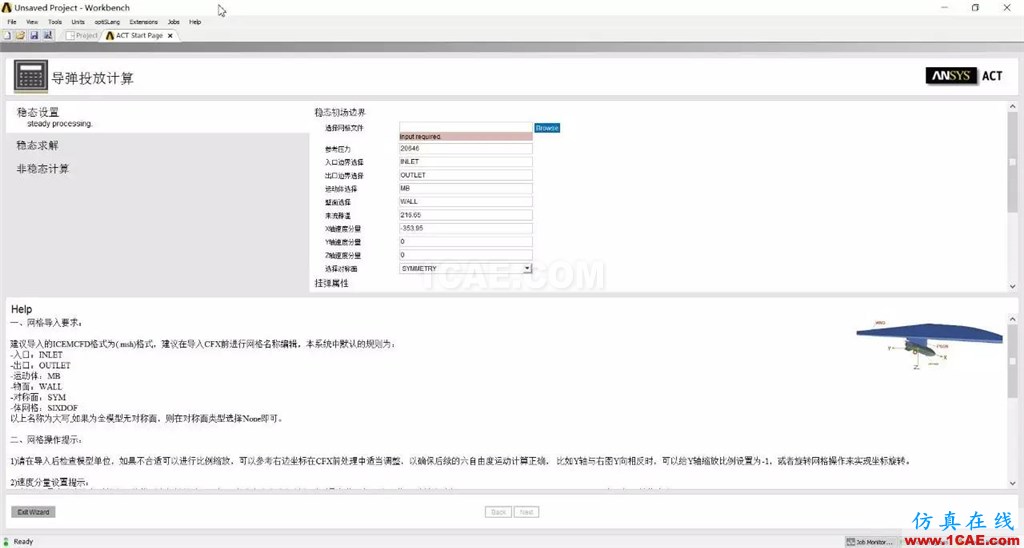

注意選擇網格文件,網格來源可以基于外部網格軟件生成的文件,具體規則詳見Help說明;設置好穩態初場邊界和掛彈屬性選擇網格文件導入后:

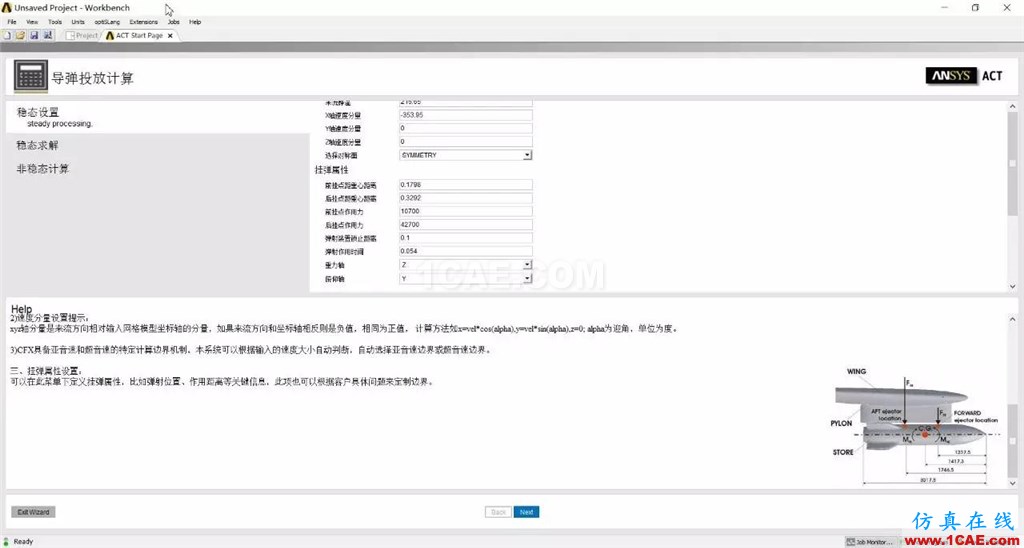

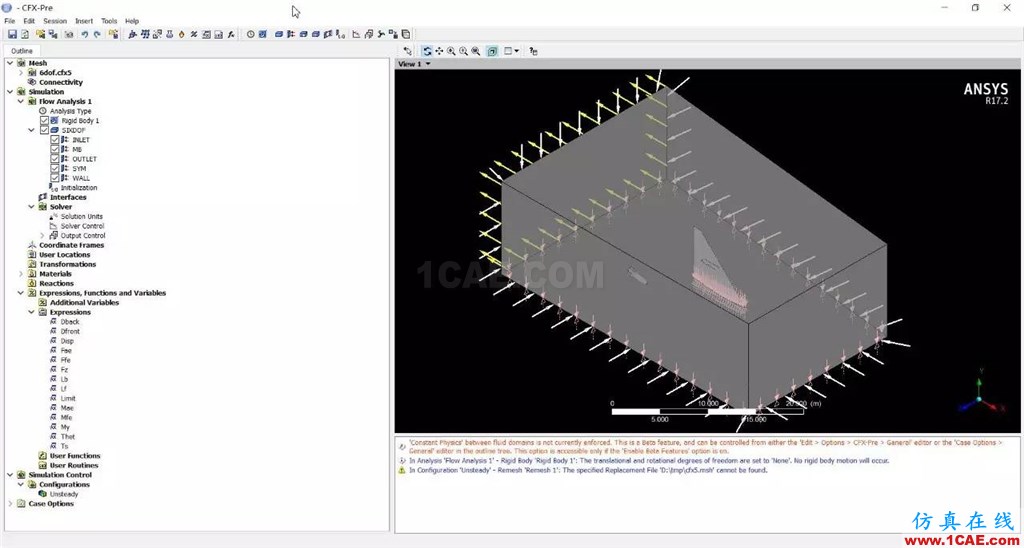

復雜外掛裝置屬性設置無需編程可以自動生成CEL語言表達式

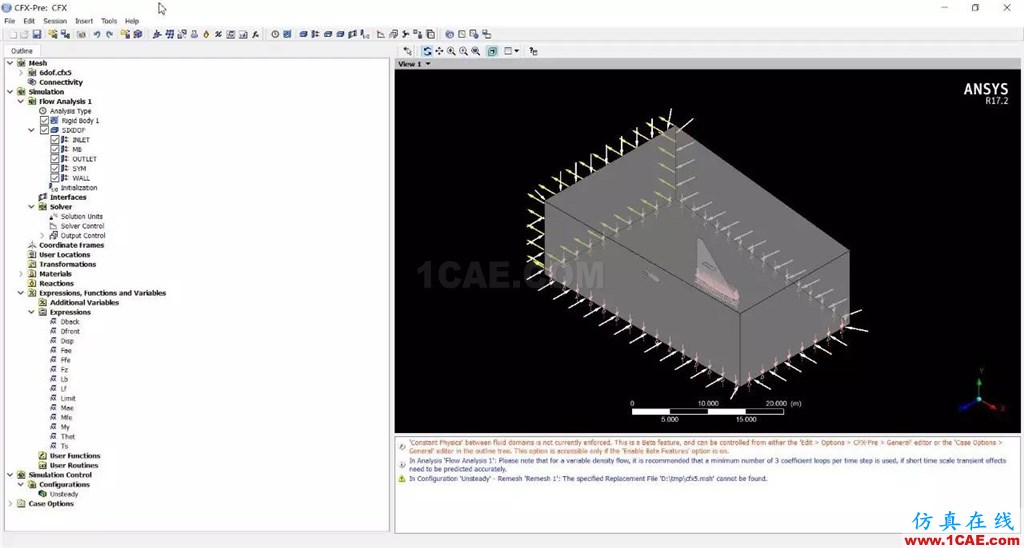

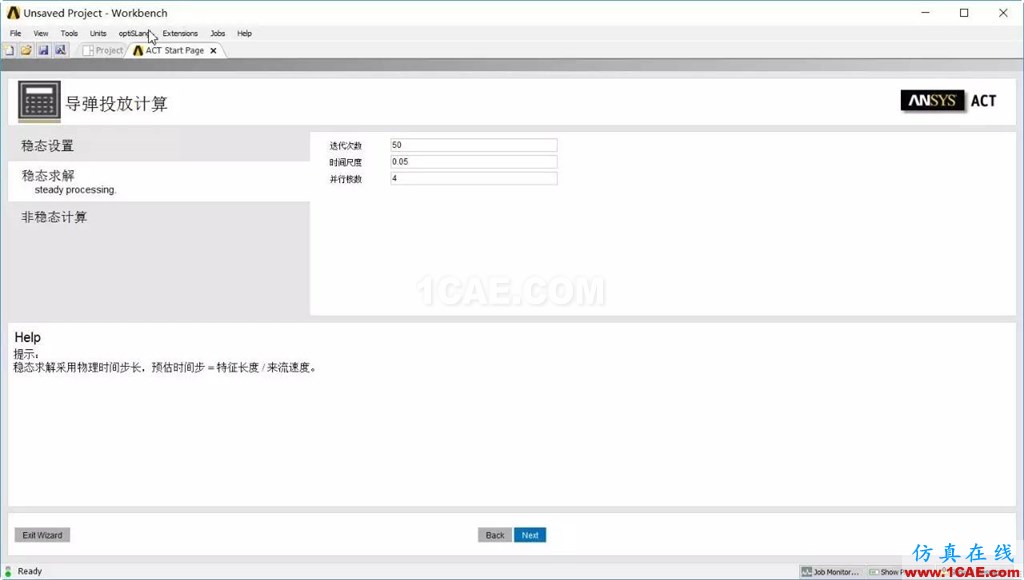

快速設置完邊界條件后進入穩態求解:

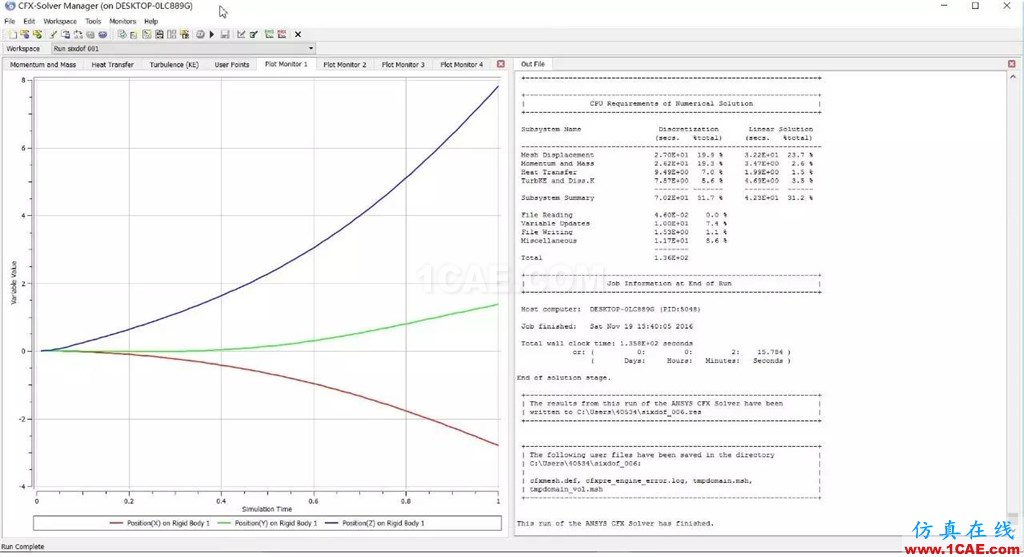

開始求解穩態初場:

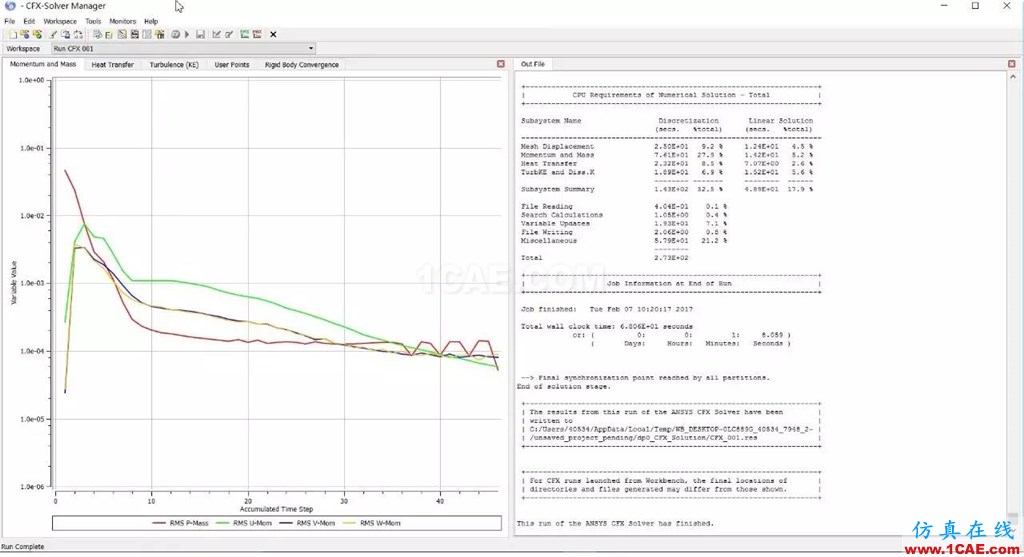

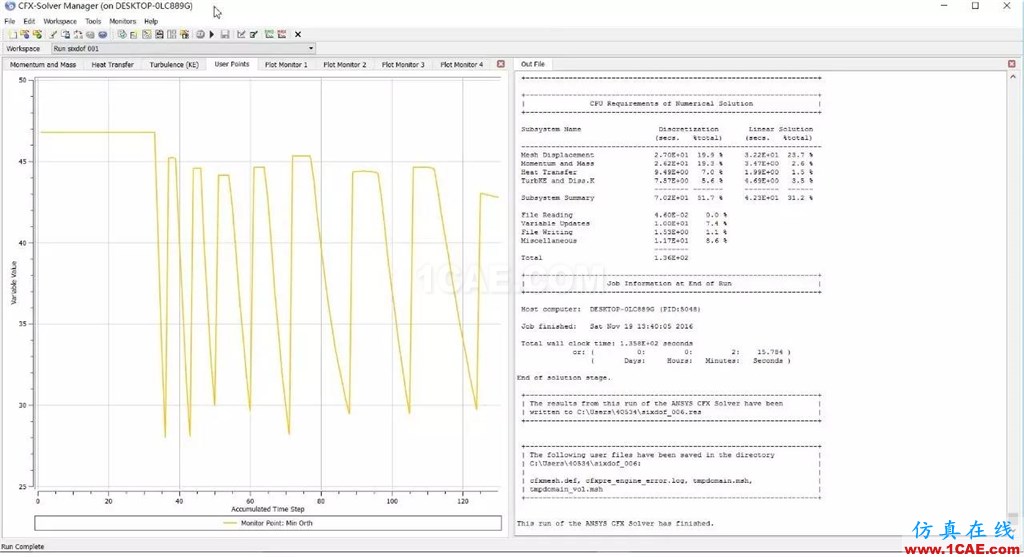

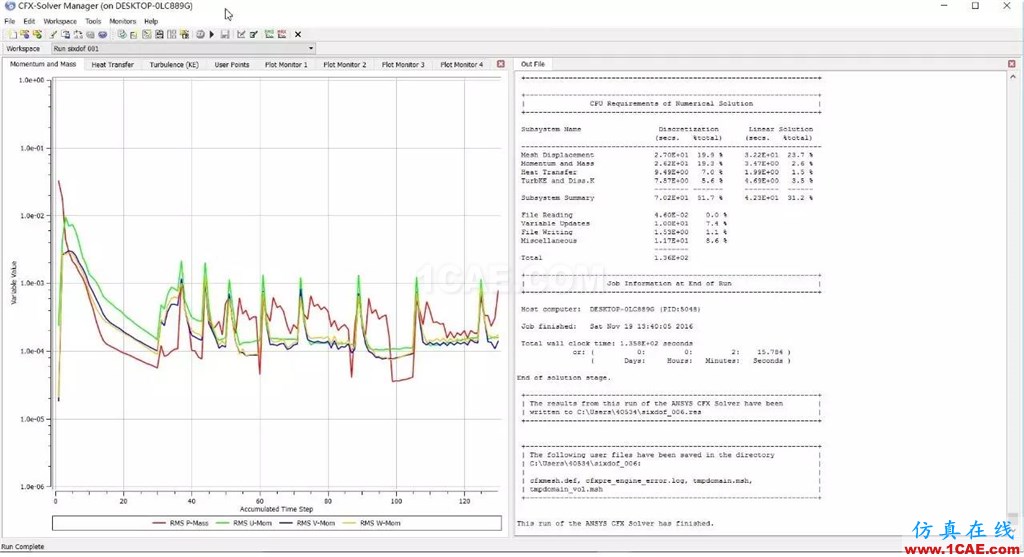

穩態計算50步迭代完成后自動彈出收斂曲線界面:

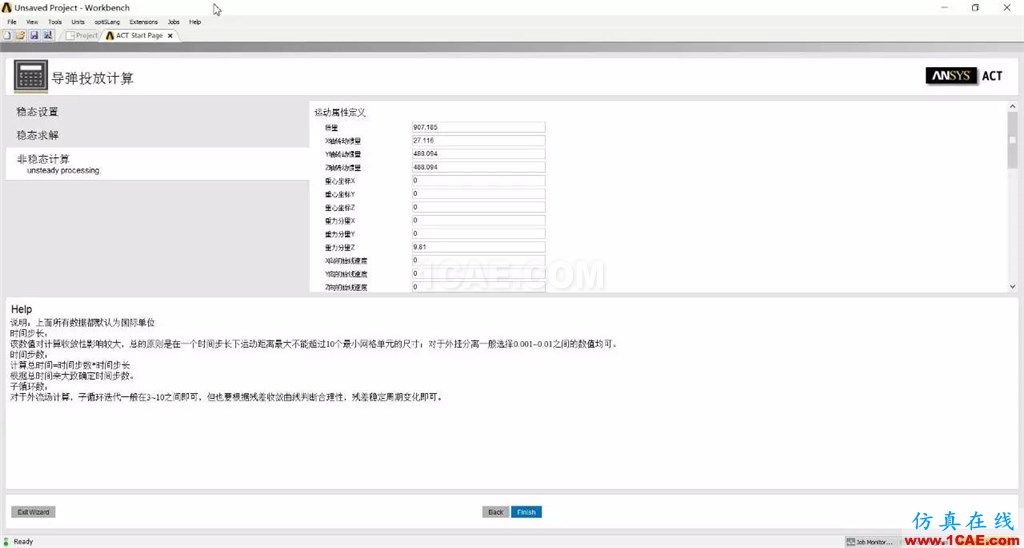

然后自動進入外掛分離非穩態設置界面,這里集成了各種非穩態條件,比如運動屬性的定義:

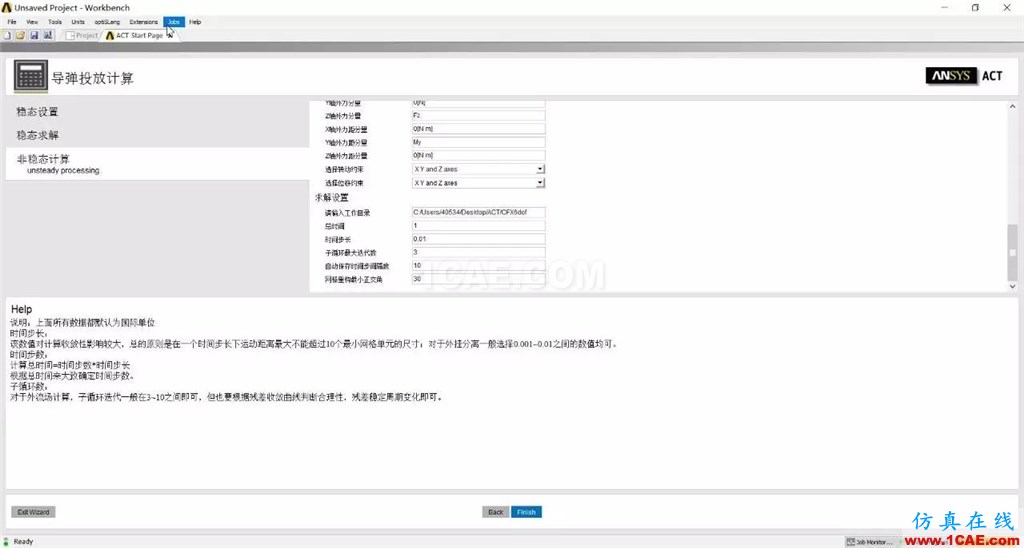

此界面是行可以設置重心、歐拉角、初始線速度、角速度、動網格高級控制等,Help有專家建議可供用戶參考。完成后進入非穩態求解開始界面:

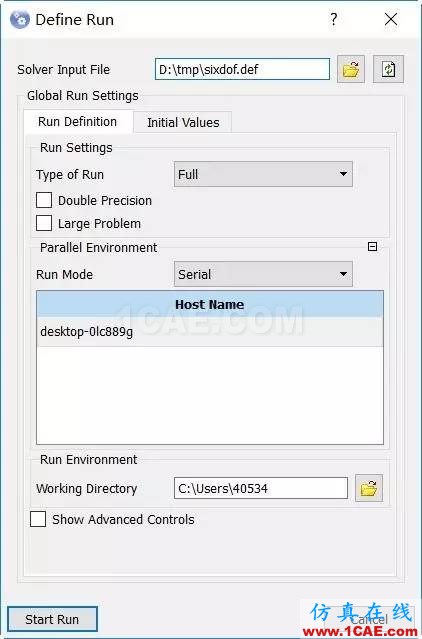

可以檢查設置后開始計算:

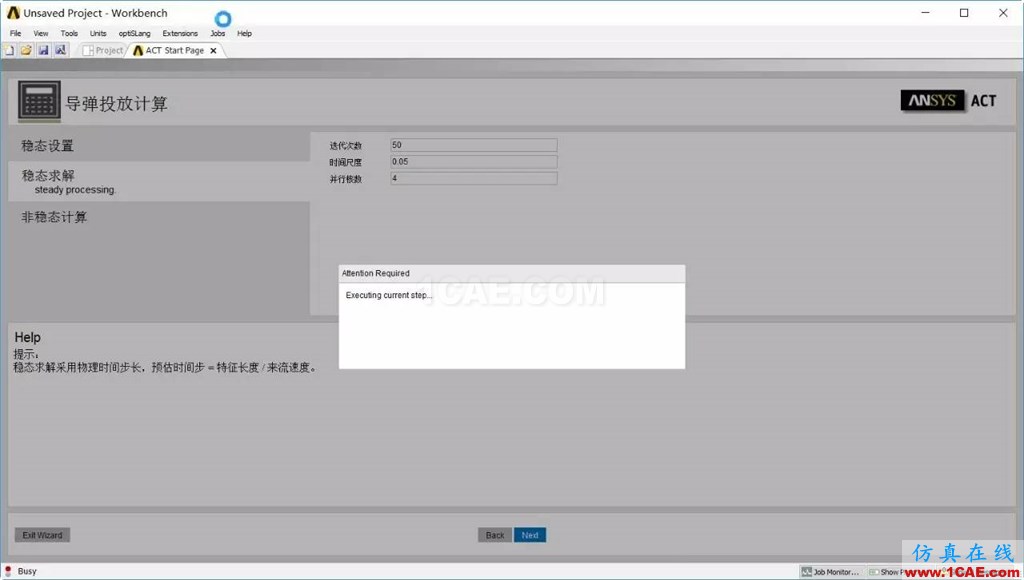

可以設置時間步長、迭代步數、文件保存等。設置完成后可以手動選擇初場,并行和初始點擊Start Run開始計算。
網格重構次數8次
重心坐標隨時間的變化

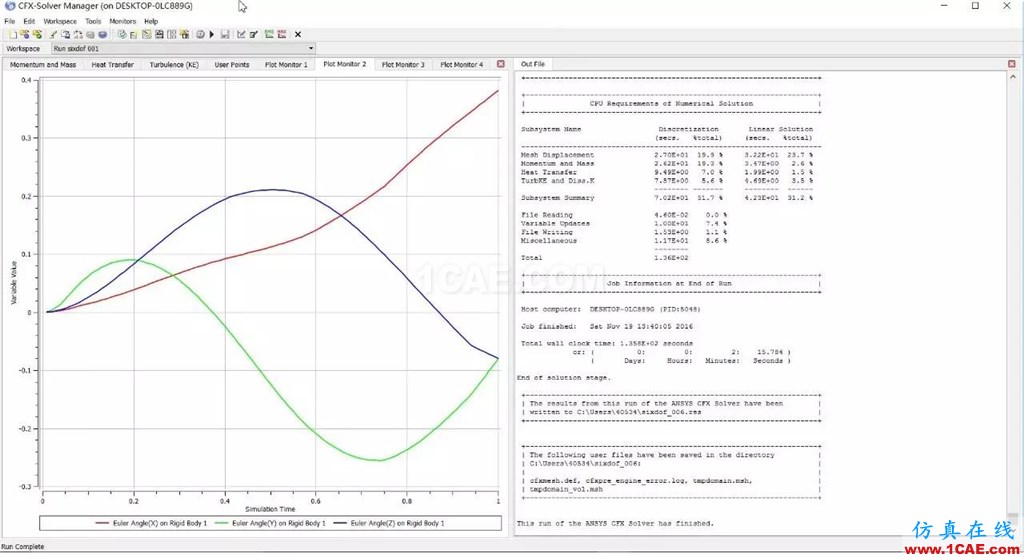

歐拉角分量隨時間的變化

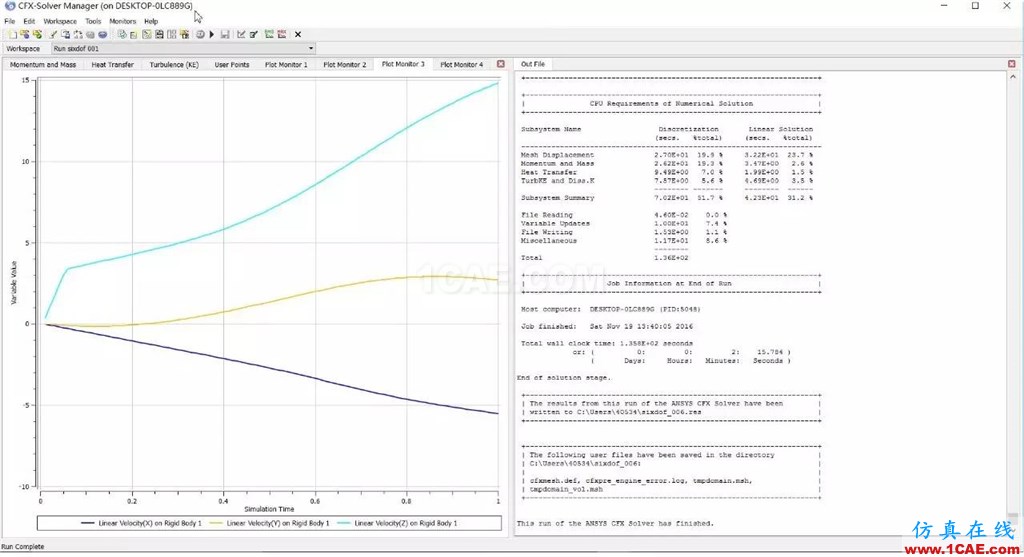

運動體速度分量隨時間的變化
計算精度測試

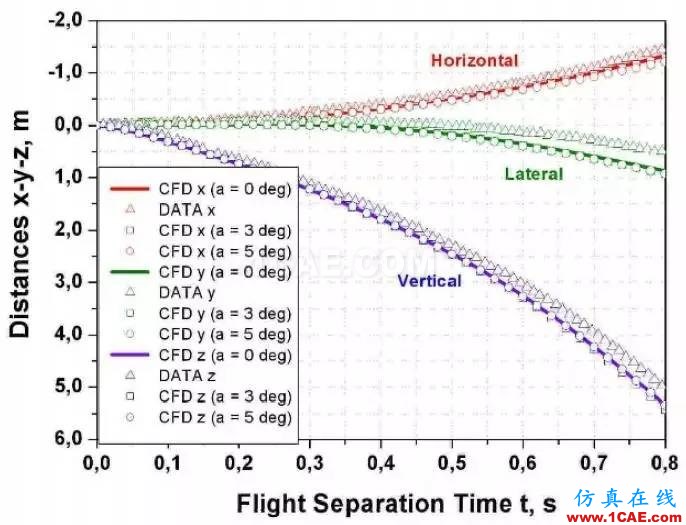

重心位移和實驗對比
歐拉角和實驗對比

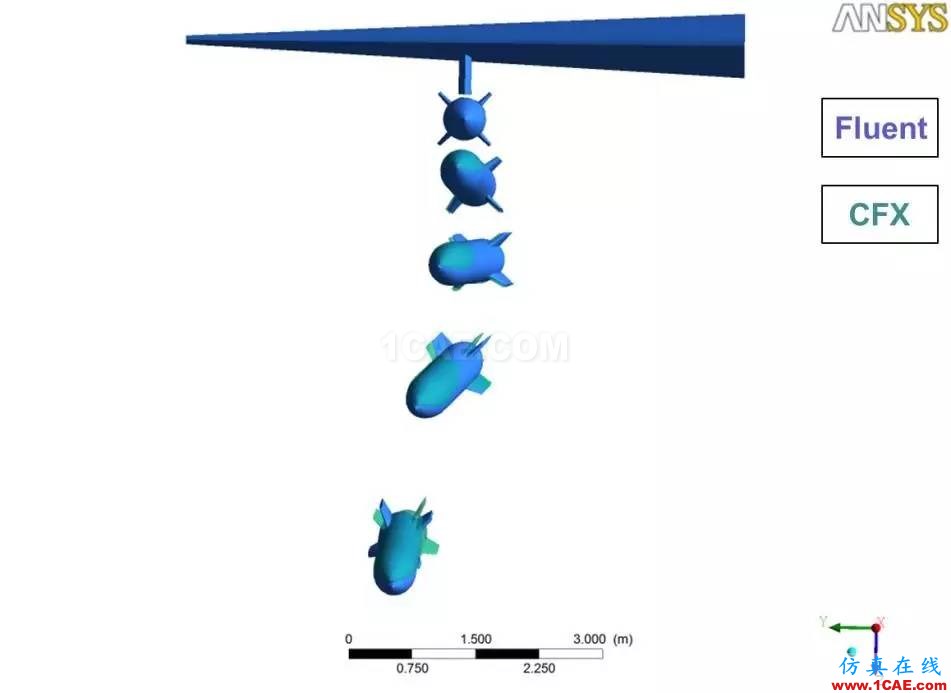

Fluent VS CFX
技術咨詢
如果用戶有特殊需要,仿真在線可以根據具體需求個性化定制開發專家APP插件。
