連載-“老朱陪您學Civil”之梁橋抗震9

2016-10-29  by:CAE仿真在線  來源:互聯網

連載-“老朱陪您學Civil”之梁橋抗震,你們的最愛-朱老師,小邁致力于與您分享一手技術資料,用技術創造幸福,你我一起!

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil技術圖片1

7.4.2 Pushover的詳細過程

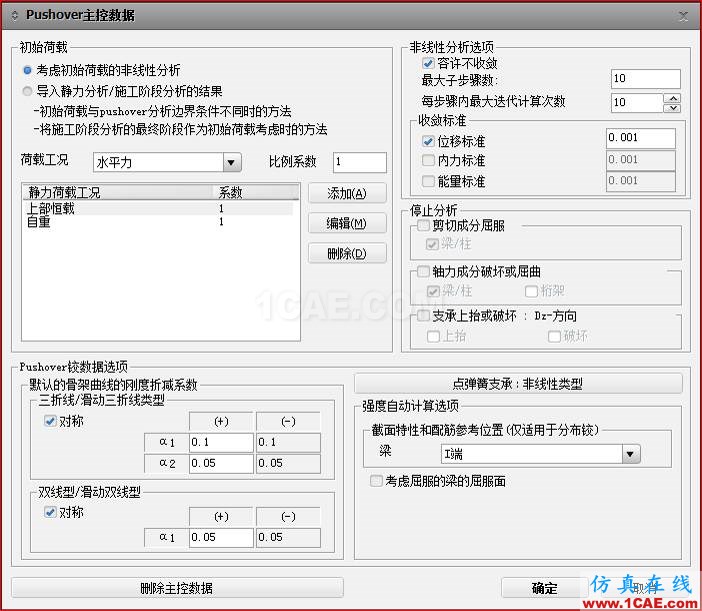

(1)主控數據

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil技術圖片2
Pushover分析的大體思路:

  “Push    over”程序考慮初始荷載的情況下,根據設定的推倒方式(本例為橫向水平力),逐級加載,最終達到預期的位移或者內力狀態的全過程。程序可以輸出每次加載的結果。

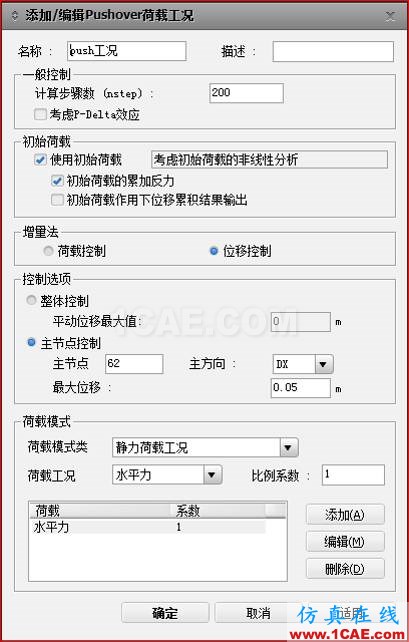

(2)定義pushover荷載工況

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil技術圖片3
計算步驟數:決定了0.05m等分步長。

位移控制:pushover的分析目的

主控點:pushover的關注位置。

方向:直至62節點X方向位移達到0.05m為止。

荷載模式:按指定荷載工況加載(推倒)。

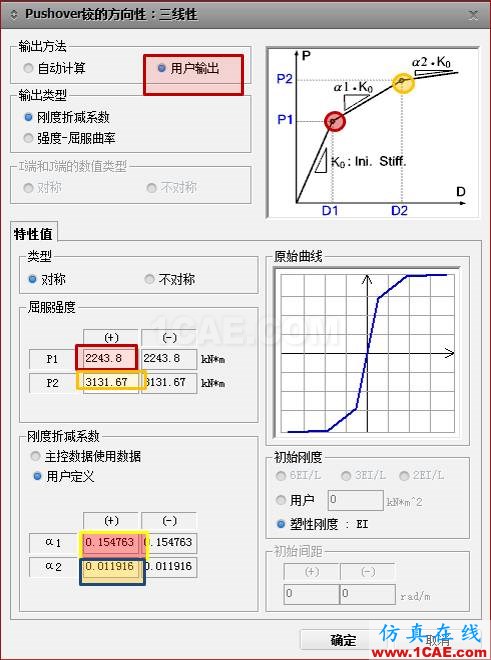

(3)定義鉸特征值(由于左右墩的軸力不同應分別定義)

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil技術圖片4
定義:塑性鉸的類型,

交互狀態:軸力及兩個方向上的彎矩之間是否相關。本模型采用自設定三折線的特性,故選擇無。

組成成分:根據上面設定的內容,設定塑性鉸的力學模型。

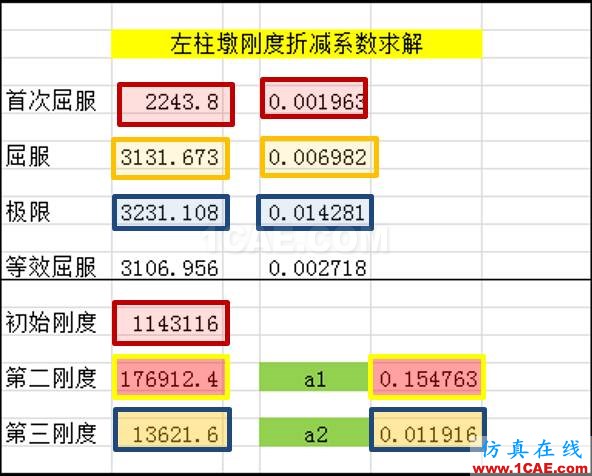

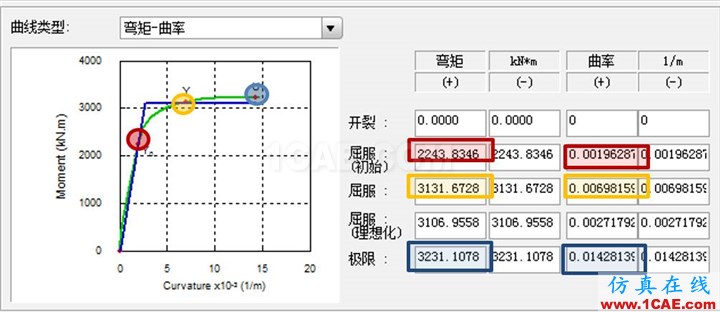

(4)定義塑性鉸特性的三折線參數

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil應用技術圖片5

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil應用技術圖片6

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil應用技術圖片7

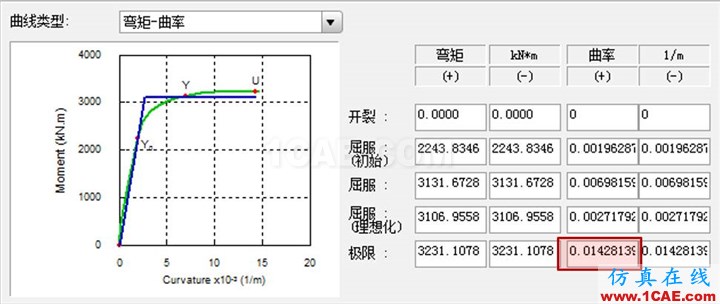

(5)根據M-phi結果確定極限曲率

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil應用技術圖片8

0.014/2=0.007
連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil學習資料圖片9

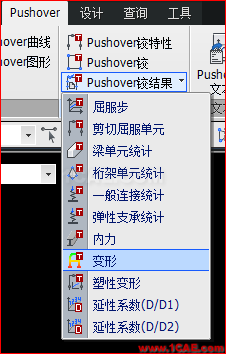

(6)查看表結果變形,尋找最先屈服步驟

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil學習資料圖片10

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil學習資料圖片11

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil分析案例圖片12

表格查看可以快捷的找到墩頂底對應位置屈服(考慮安全系數)時對應的pushover步驟。

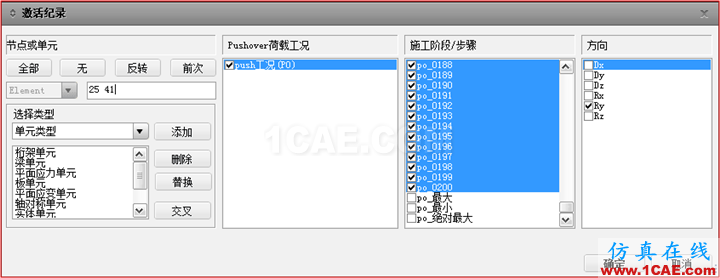

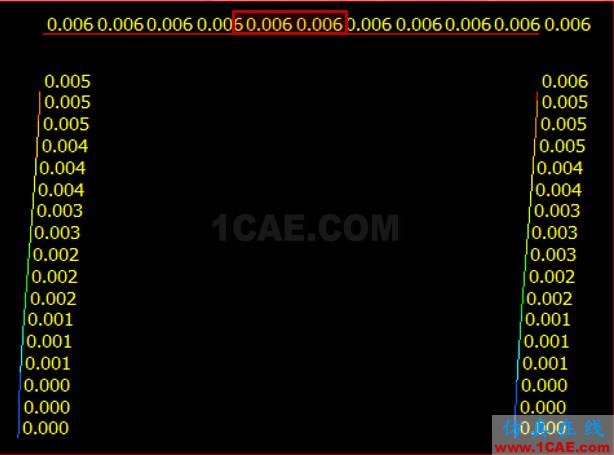

(7)查看pushover的位移結果,選擇相應步驟查看允許位移

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil分析案例圖片13

連載-“老朱陪您學Civil”之梁橋抗震9Midas Civil分析案例圖片14

*連載-每周更新,敬請期待,也可留言向朱老師提問
