Allegro輸出背鉆文件操作步驟

2017-08-01  by:CAE仿真在線  來源:互聯網

Allegro輸出背鉆文件操作步驟


前言


隨著PCB上信號速率越來越高,一些單板上的高速信號需要做背鉆處理,下面詳細介紹allegro軟件輸出背鉆文件的操作步驟。


1

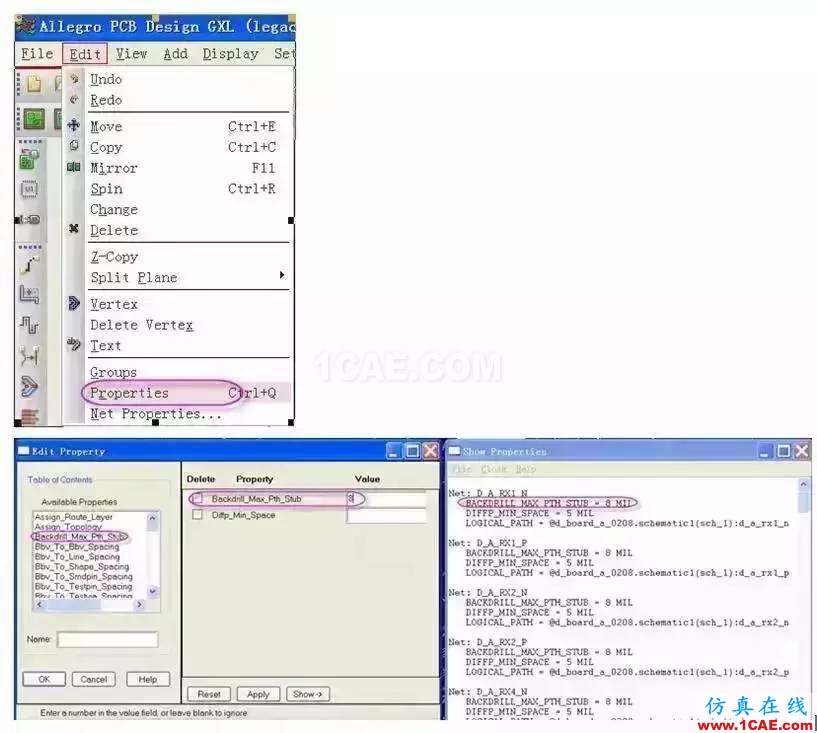

首先挑出需要背鉆的信號網絡,給這些網絡定義最大的STUB長度。



SI-list【中國】Allegro輸出背鉆文件操作步驟EDA培訓教程圖片1
2

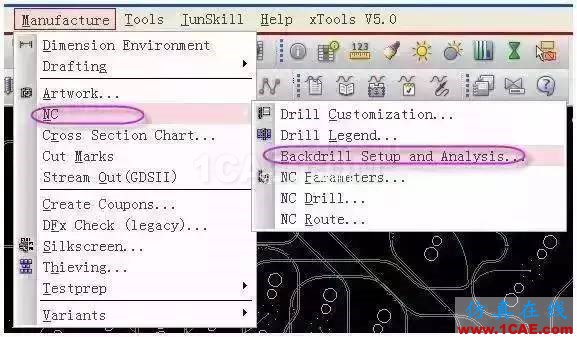

接下來進行背鉆設置。





SI-list【中國】Allegro輸出背鉆文件操作步驟EDA仿真分析圖片2



3

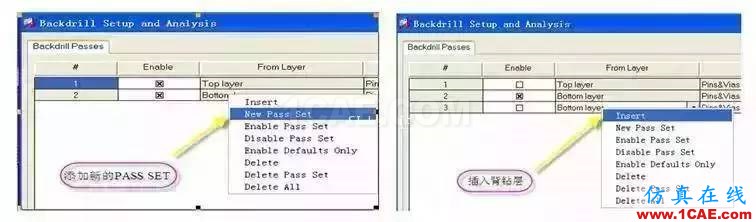

背鉆方式分兩鐘,一種是Bottom開始背鉆,另外一種是Top開始背鉆。下面以一個12層板為例:



SI-list【中國】Allegro輸出背鉆文件操作步驟EDA仿真分析圖片3



4

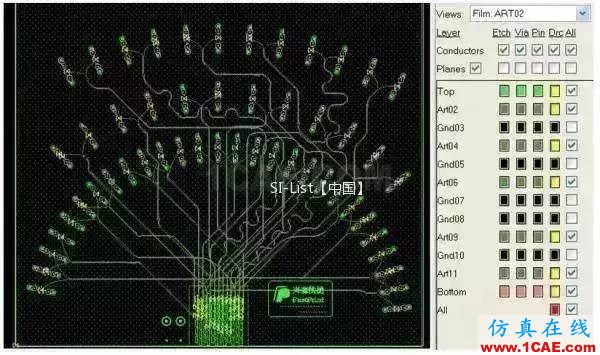

壓接連接器在TOP,TOP和BOT都有SMA連接器,高速信號布在ART04、ART06、ART09、ART11所以背鉆兩種都有,而且高速信號上的連接管腳和VIA都需要做背鉆。設置如下:


SI-list【中國】Allegro輸出背鉆文件操作步驟EDA仿真分析圖片4



5

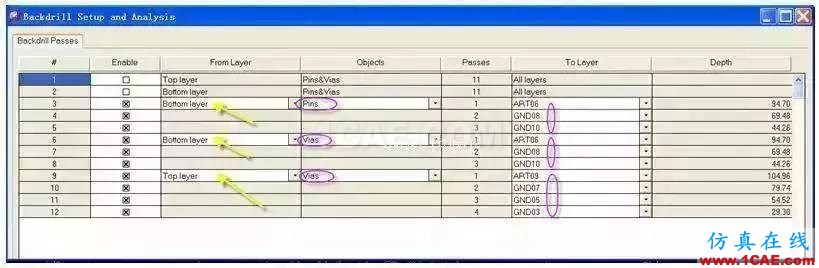

設置完成之后:



SI-list【中國】Allegro輸出背鉆文件操作步驟EDA仿真分析圖片5
6
設置完成之后:





SI-list【中國】Allegro輸出背鉆文件操作步驟EDA分析圖片6
7
生成背鉆鉆孔文件:

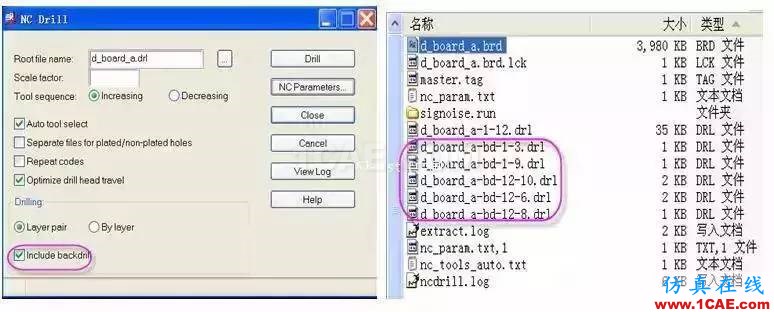

SI-list【中國】Allegro輸出背鉆文件操作步驟EDA分析圖片7



8

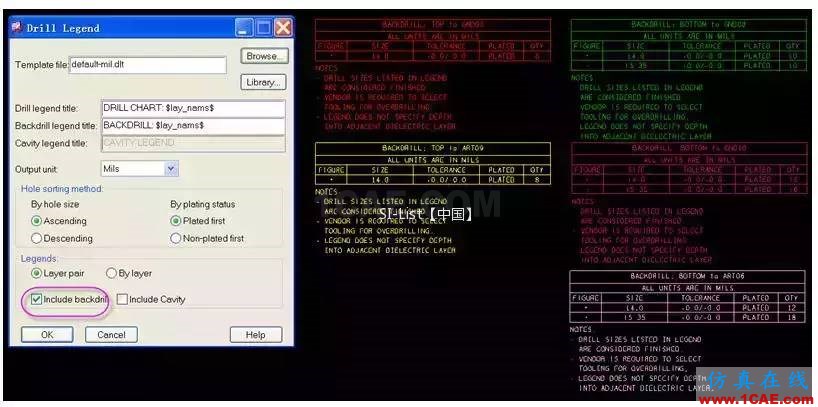

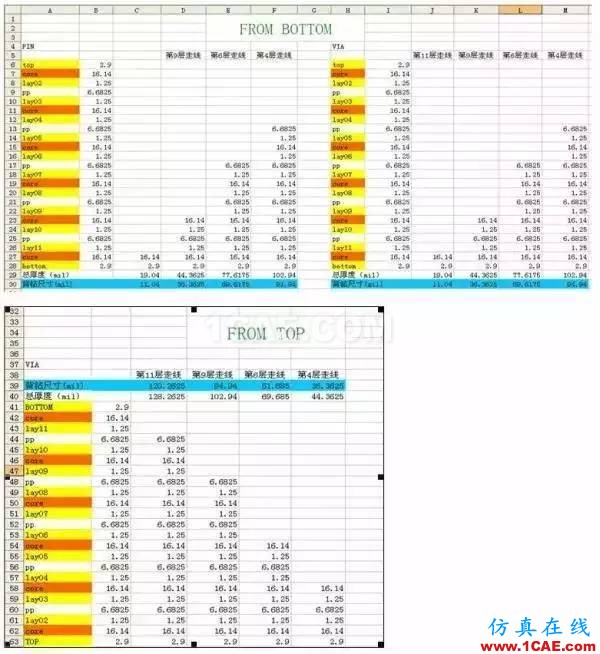

最后一步,將產生的背鉆鉆孔文件和背鉆鉆孔深度的表格一起打包發給工廠,背鉆深度表格需手動填寫



SI-list【中國】Allegro輸出背鉆文件操作步驟EDA分析圖片8
注意事項:





1

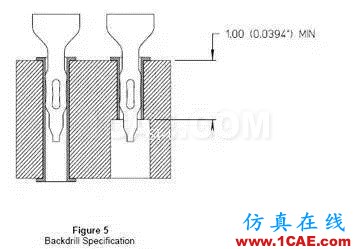

要注意連接器針腳的長度,下圖IMPACT連接器的要求:


SI-list【中國】Allegro輸出背鉆文件操作步驟EDA分析圖片9



2

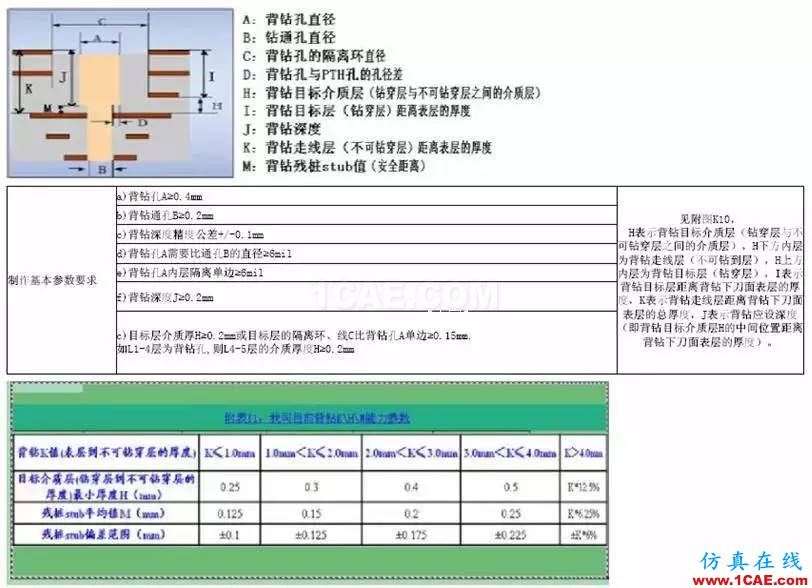

2、注意板廠的背鉆深度,最小背鉆深度為大于等于8mil。下圖是的背鉆能力



SI-list【中國】Allegro輸出背鉆文件操作步驟EDA應用技術圖片10
