搜索運動副在ANSA環境下的建立
2017-12-14 by:CAE仿真在線 來源:互聯網
在一些復雜結構尤其是汽車整車建模中,需要對相對運動的部件建立連接運動副,并且對一些部件的位置進行調整,如何快速、有效、準確的建立此類連接運動副對于模型建立以及仿真結果的準確性,有非常重要的意義。在ANSA中,可以非常方便和準確的建立此類連接運動副,可以極大提高有限元工程師的工作效率,本文以汽車座椅相關運動件連接運動副為例,介紹相關操作。

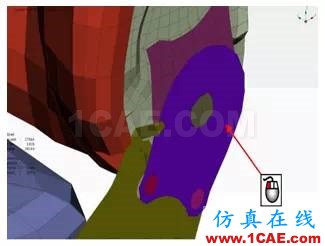

導入座椅文件,如下圖所示(相關文件可以在help文檔中,查找Sled_Test文件)。需要建立座椅靠背同下面的結構建立連接。
本例中需要建立座椅靠背同下面的結構建立轉動副連接。

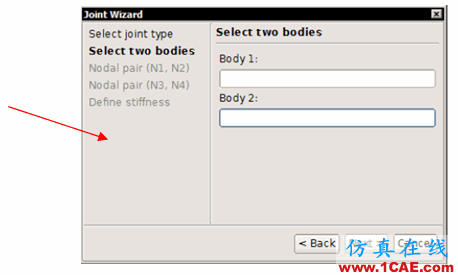

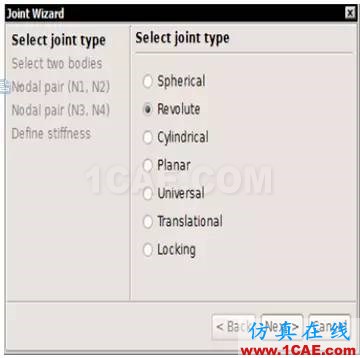

在DYNA面板下建立轉動副連接 CONSTRAINED>JOINTs>REVOLUTE>ASSISTANT;單擊Next,彈出選擇對話框。

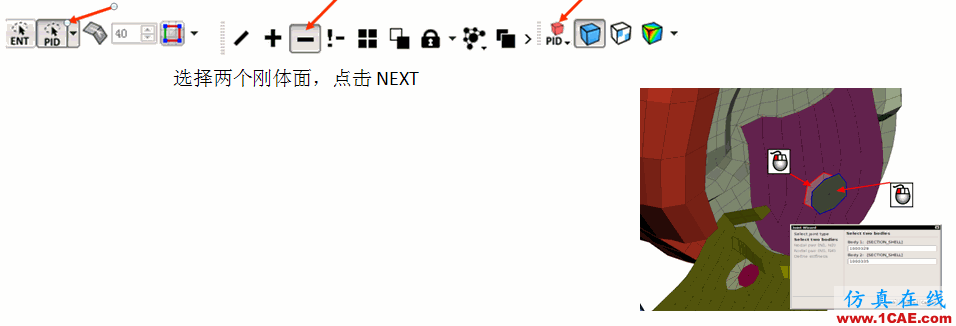

為了方便選擇,使用PID模式下的FOCUS>NOT功能隱藏紫色部件,隱藏之后中鍵確定

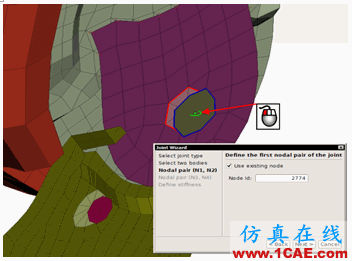

選擇兩個連接點的第一個點,選中Use Existing Node,然后單擊如圖中的點,Next

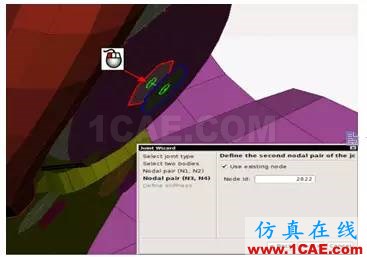

選擇兩個連接點的第二個點,同樣選中Use Existing Node,然后單擊如圖中的點,Next

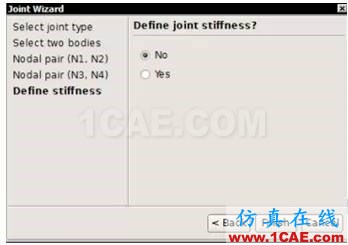

單擊Finish,在Name中輸入轉動副的名稱Joint_1,點擊OK,完成一個轉動副(Revolue Joint)的定義。

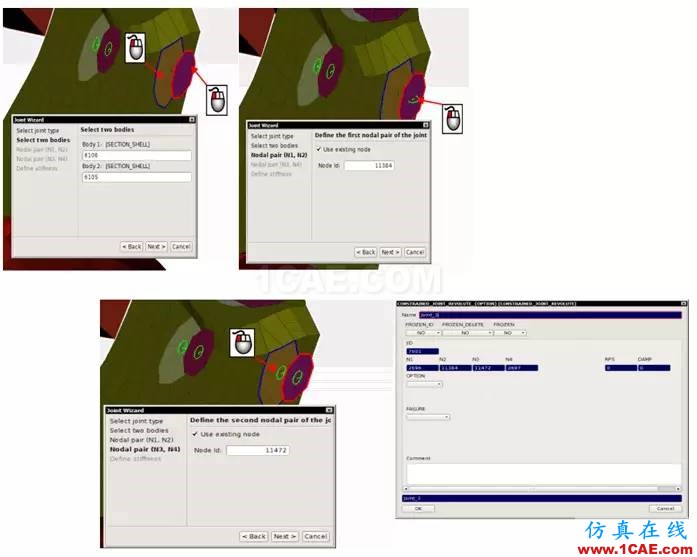

本例中座椅左邊共有12個轉動副,以同樣的方法定義其它轉動副
可以看到,LS-DYNA中運動副可以在ANSA環境下方便,快捷的建立。
