ANSA是一款功能強大且全面的前處理軟件,使用ANSA中的參數化建模方法,不僅可以對部件的位置、形狀、角度、大小等方面進行調整,還可以在網格劃分后期,為模型創建等小特征。

目前有限元方法已廣泛應用于汽車、機械、船舶、航空航天等方面。各個領域的零部件結構復雜,且有很多零部件有重要的小特征需要保留,因此若在網格劃分初期即考慮各個小特征,網格劃分工作會比較繁瑣,且會增加很多前處理的工作時間。使用ANSA的參數化建模工具,可以在網格劃分初期將模型的小特征進行簡化,而在網格劃分后期,再借助參數化建模方法創建小特征。如此一來,不僅大大減少了模型網格劃分所需的時間,提高工作的效率,還可以通過控制小特征的參數變化,在后期方便快捷地對小特征進行修改。對于一些需要對小特征的形狀、大小等進行參數優化的分析工作,以研究不同特性的小特征對整體結構的影響,ANSA的參數化建模工具無疑成為不二之選。

那么,什么是ANSA的參數化建模工具呢?使用ANSA的參數化建模方法如何進行小特征創建呢?使用ANSA參數化建模方法創建的小特征又如何應用到參數優化分析中以研究其對整體結構的影響呢?下面,我們一個一個進行解答。

1.什么是ANSA的參數化建模工具?

ANSA的參數化建模工具就是ANSA軟件中的Morphing模塊。在ANSA軟件的Morphing模塊,你可以以不同的方式為各種形狀的結構創建Morphing Boxes,為每個Box加載,憑借Box的控制節點對結構進行更改等等。在該模塊內,還可以實現直接Morphing,即不需要創建Morphing Box即對模型進行修改。本文所述的小特征創建就是基于直接Morphing子功能塊。

2.使用ANSA的參數化建模工具如何進行小特征創建?

首先,需要一條參考線對小特征的位置進行確定。如下圖所示。

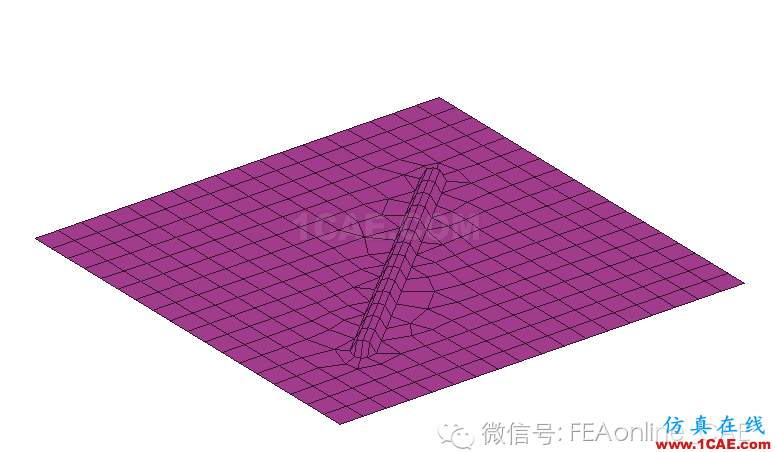

圖1 參考線確定小特征位置

然后,借助ANSA參數化建模工具Depress進行小特征創建。在小特征創建過程中,需要選擇小特征的類型。小特征的類型主要定義了該特征的截面形狀,ANSA提供了四種類型的小特征庫,包括長方形、三角形、梯形和橢圓形。

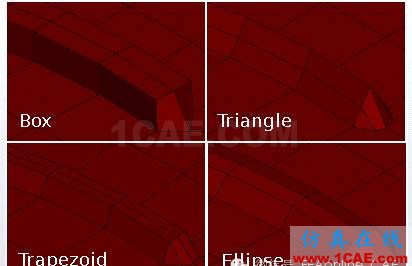

圖2 ANSA中的小特征庫

在此,選擇橢圓形的截面為例進行操作。創建的小特征如圖3所示。

圖3 創建的橢圓截面小特征

在小特征創建后期,ANSA還提供了網格重構的功能,并自動為小特征創建了Morphing Box。

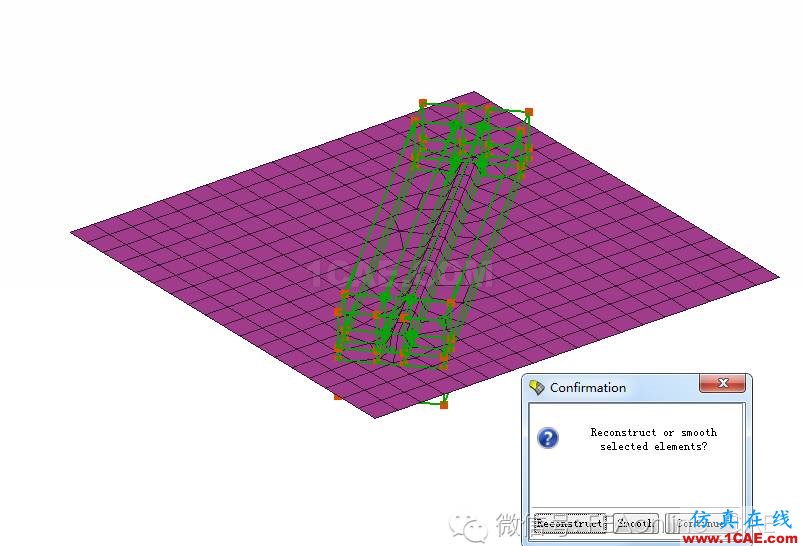

圖4 ANSA詢問是否進行網格重構

至此,橢圓截面的小特征創建完畢。結合軟件自動創建的Morphing Box,我們可以將此小特征進行參數優化。

3. 使用ANSA參數化建模方法創建的小特征如何應用到參數優化分析中?

在Morphing模塊中,將MorphingBox的控制點設置為不同類型的控制參數,結合該模塊提供的Morphing功能,即可對小特征進行寬度、高度等的修改。將設置的控制參數與ANSA的TM(任務管理器,ANSA高級功能之一)結合,即可為參數優化軟件設置輸入輸出文件,將創建的小特征應用到參數化分析中。
