搜索ANSA單元類型轉換命令的使用
2017-03-13 by:CAE仿真在線 來源:互聯網
ANSA是一個高性能的有限元前后處平臺,它具有強大的有限元網格前處理功能,支持結構和流體網格。在處理幾何模型和有限元網格的效率和質量方面, ANSA具有很好的速度、適應性和可定制性,并且模型規模沒有軟件限制,而其他很多有限元前處理軟件在讀取復雜的大規模模型數據時需要很長時間,而且很多情況下并不能夠成功導入模型,致使后續的CAE分析工作無法進行。ANSA強大的幾何處理能力使其可以很快讀取那些結構非常復雜、規模非常龐大的模型數據,從而大大提高了CAE分析工程師的工作效率,也使得很多應用其他前后處理軟件很難解決甚至根本不能解決的問題迎刃而解。

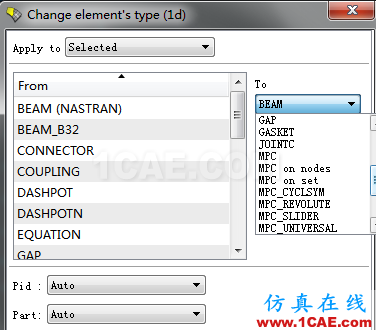

在進行前處理過程中,難免要對各種單元類型進行修改,ansa中提供了ChangeType工具(如下圖所示)來幫助CAE工程來進行快速的單元類型轉換,該工具提供了一維、二維、三維單元三大類單元的轉換。
一維單元的轉換包括beam、coupling、MPC、spring等等,常用的單元類型都能夠找到,經過轉換之后一些通用的參數信息自動進行了轉換,不需要進行二次的設置。

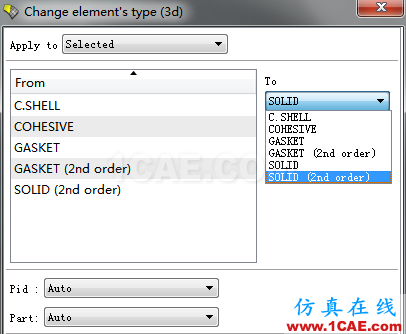

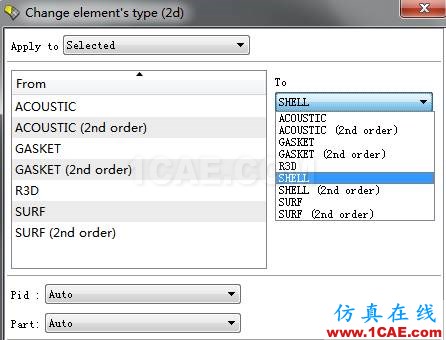

同樣的,對于二維和三維單元的轉換,ANSA也提供了豐富的單元類型。

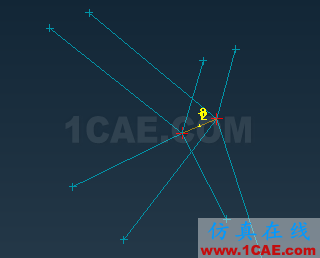

如圖所示,是RB3-BEAM-RB3類型的焊點,現在通過轉換工具轉換成純剛體的連接形式:

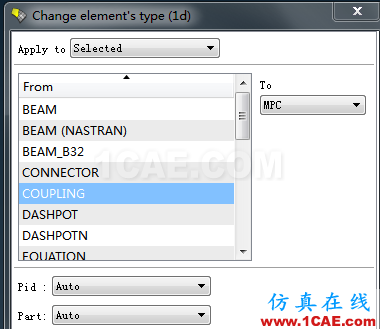

打開一維單元轉換工具,將to選項設置為MPC形式,在From中選著coupling形式,然后選中需要轉換的單元,點擊Apply,即可完成coupling的轉換。
用同樣的方法,完成Beam到MPC的轉換。轉換完成后的效果如下圖所示。
