在ANSA中實現abaqus復合材料鋪層

2017-03-13 by:CAE仿真在線 來源:互聯網

復合材料有許多特性:

1. 制造工藝簡單

2. 比強度高,比剛度大

3. 具有靈活的可設計性

4. 耐腐蝕,對疲勞不敏感

5. 熱穩定性能、高溫性能好

由于復合材料的上述優點,在航空航天、汽車、船舶等領域,都有廣泛的應用。在一些飛機設計中,復合材料的大量應用對分析技術提出新的挑戰,其在整機上的使用比例能夠超過50%。

在Abaqus/CAE中,有專門的復合材料設計模塊,應用該模塊可對復合材料進行鋪層設計。對于每一個鋪層,可以選擇鋪層應用的區域、使用的材料、鋪層的鋪設角度、厚度等。對于鋪層較多的結構件,Abaqus/CAE提供了很方便的檢查手段,可顯示鋪層沿厚度方向?qū)⒚恳粚臃蛛x展示,一目了然,這也是數字化設計的一大優點。

借助于多層殼、實體殼及實體單元可以建立復雜的復合材料模型,這些單元允許疊加各向同性或各向異性材料層,材料方向允許變化。Abaqus提供的失效準則有最大應變失效準則、最大應力失效準則和Tsai—Wu失效準則等,用戶也可以通過用戶子程序來定義自己的失效準則。Abaqus的復合材料功能特別適合于大量應用復合材料的新型飛行器。

ANSA作為一款專業的前處理軟件,自然能夠兼容市場長絕大部分的分析軟件,下面來介紹下ansa中鋪層材料模型的建立。

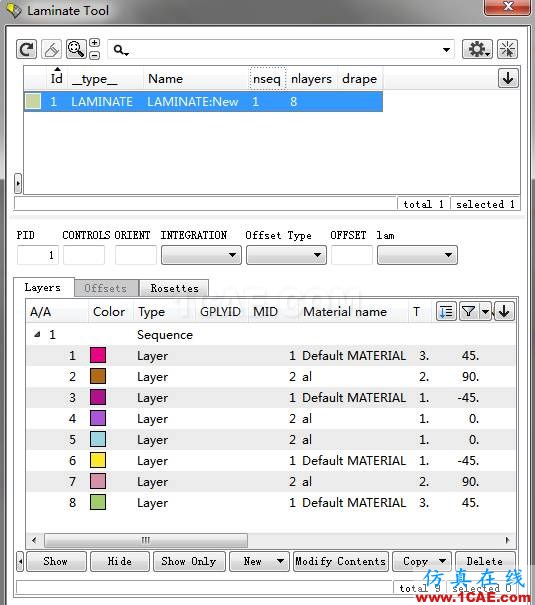

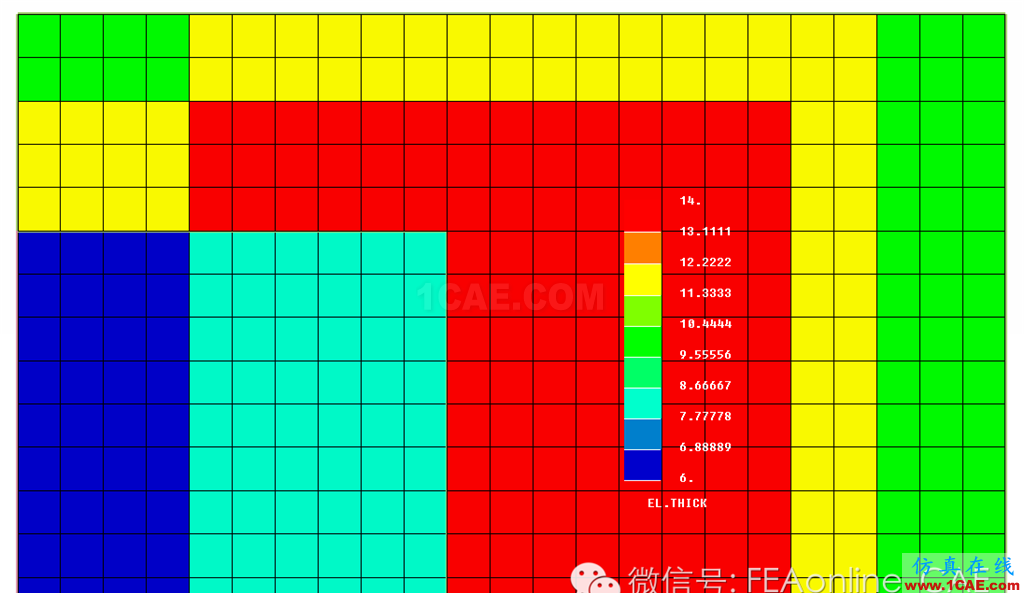

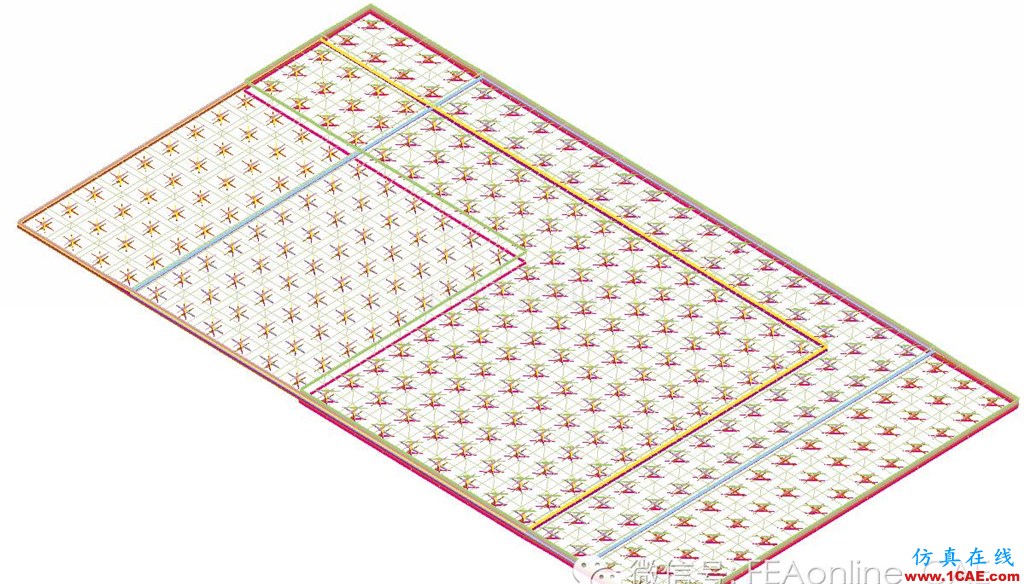

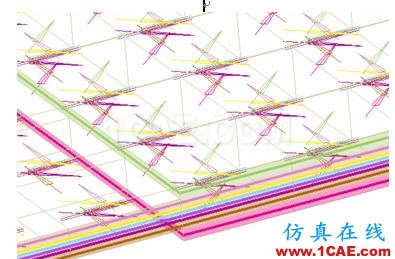

下圖是一塊鋪層完畢的模型,在ansa中可以清楚的看到整個模型的材料方向和各鋪層的角度信息,
