前端濾波器的制作分析

在射頻前端不加濾波器,接收效果會大打折扣。這個折扣有多大呢?一般的來說在天線良好的情況下距離至少會差2倍。而且,天線地勢越高,接收效果越差!為什么呢?因為當今的天空充斥著大量各式信號,這些信號把前端接收管堵塞了。既然前端濾波器這么重要,前端濾波器該如何制作呢?射頻行業的資深大拿來教你!

然而,對于435MHz的頻段前端濾波器不是那么好加的。下面開始分析。

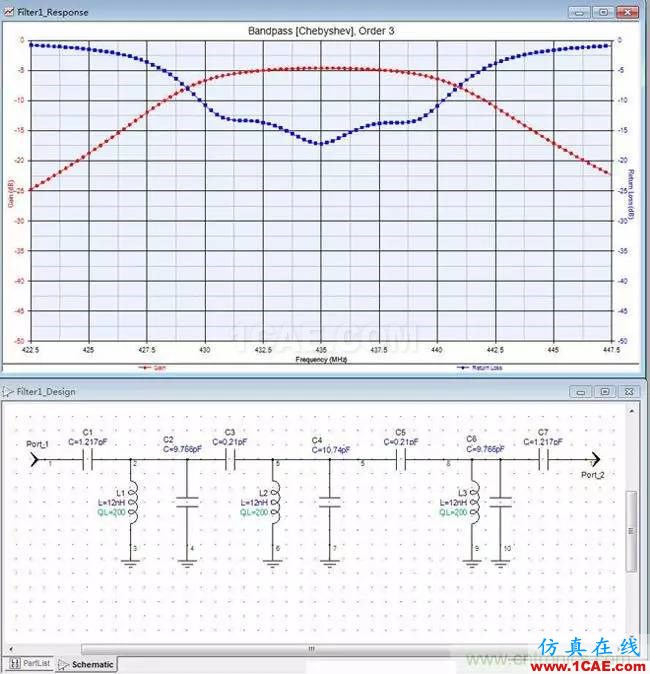

這是一套,頂端電容藕和的切比雪夫帶通濾波器,中心頻率是435MHz。由于采用市售的貼片電感(這種電感Q值最多70),所以插入損耗極大,竟然達到了-11db,另一條曲線是反射(可以換算成駐波)。所以加入后極度影響靈敏度,因為接收機的靈敏度與第一級高放的噪聲系數直接相關,即便技術再好,比如可以把高放的噪聲系數控制到0.5,但前面濾波器的插損會實實在在的把噪聲系數惡化11db。

所以很少能見到這樣用的。

再看這張圖:

保持其他參數,把電感換成了比較好的空心線圈,雖然體積大了,但是插入損耗變成了-5左右,這就基本可以用了,但是仍然非常的難以制作。因為:

1. 頂端的耦合電容只有0.2P,這個容量的電容不是很好買,所以只能把電容畫在PCB上,給1次成功帶來難度。

2. 即便是12nH的電感,也不是非常好繞,而且必須是空心并且間繞,經驗不足的話不好掌握。

3. 電感量還是有點大,那些電容的參數比較敏感,稍有變化會影響性能。

那么如果能夠繼續把電感的Q值變高,并且有辦法繼續減小耦合電容呢?然后再把帶寬縮一點。

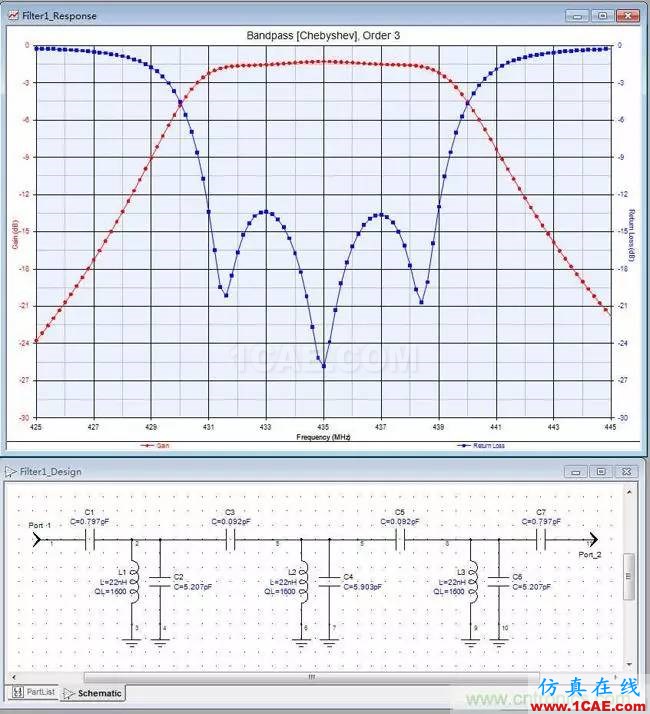

情況將是下圖:

這張圖的電感Q值陡然變成了1600,并且電感量也變大了,圖形變得非常好看,這種濾波器才可以保證接收機的眾多選擇性和靈敏度等指標,如果沒有能耗上的考慮直接在后面加一片IC,一下子就把距離拉上去了。

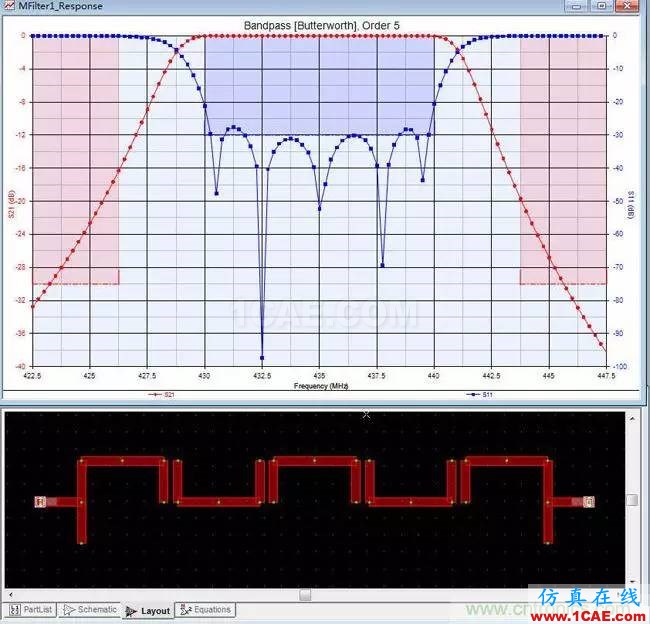

性能更好,但是尺寸太大的微帶濾波器

實戰螺旋濾波器設計

對于這種螺旋濾波器,在國內真正會設計的人越越少了,用軟件其實已經可以很好的綜合。

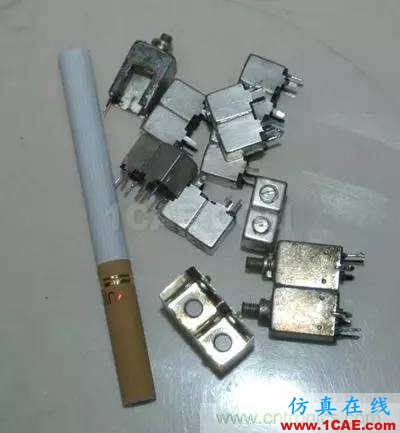

先上一張圖片介紹一下實際的435MHz移動設備用的螺旋濾波器。

其實,更好的濾波器都要比較嚴格的機加工出來,我們這次將為這款試驗機設計高品質的 2腔和4腔濾波器。

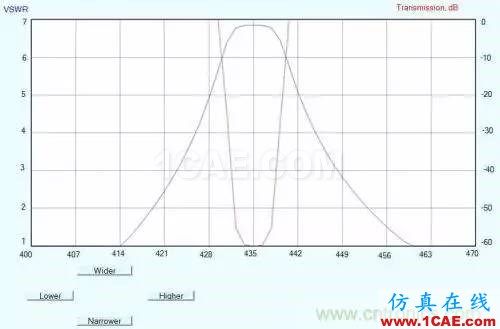

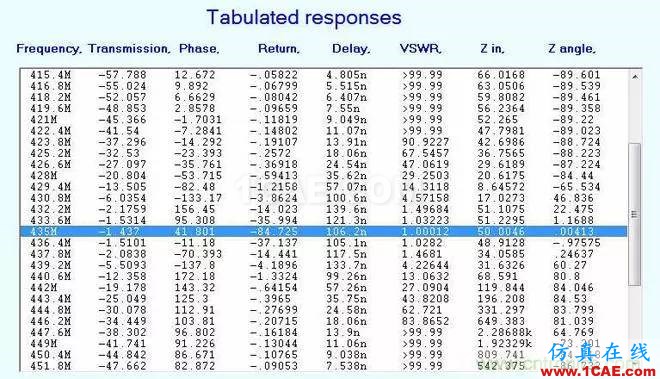

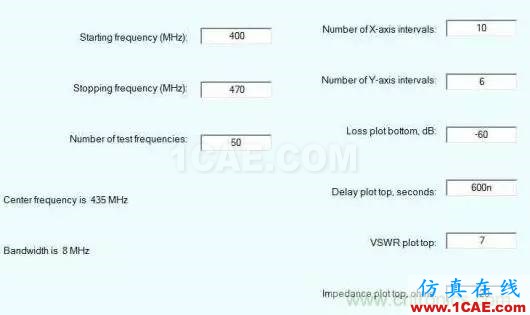

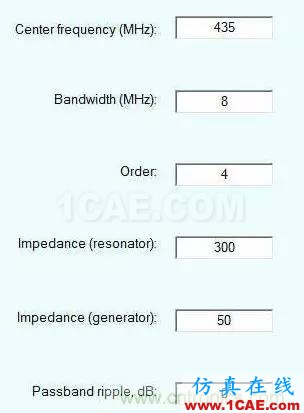

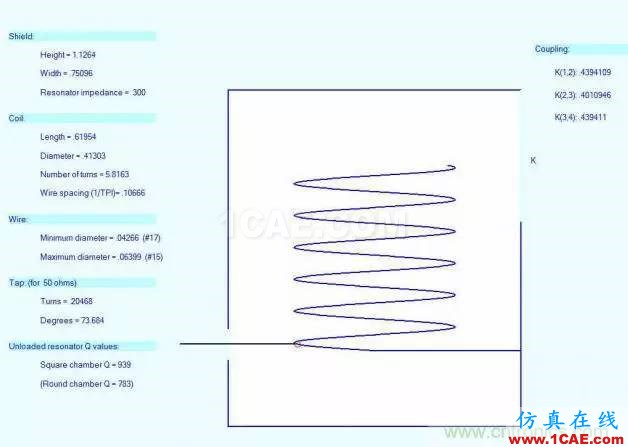

首先是這個4腔的,操作很簡單的。

文章來源:電子元件技術網
