過去,用筆記本進行計算就已經足夠,但現代設計中,一個真正的 PI-DC 仿真器需要考慮到電源分配網絡(PDN)的實際物理布局以及材料的輸入,如過孔的電鍍厚度(因為過孔的金屬厚度對直流壓降計算有很大影響)。

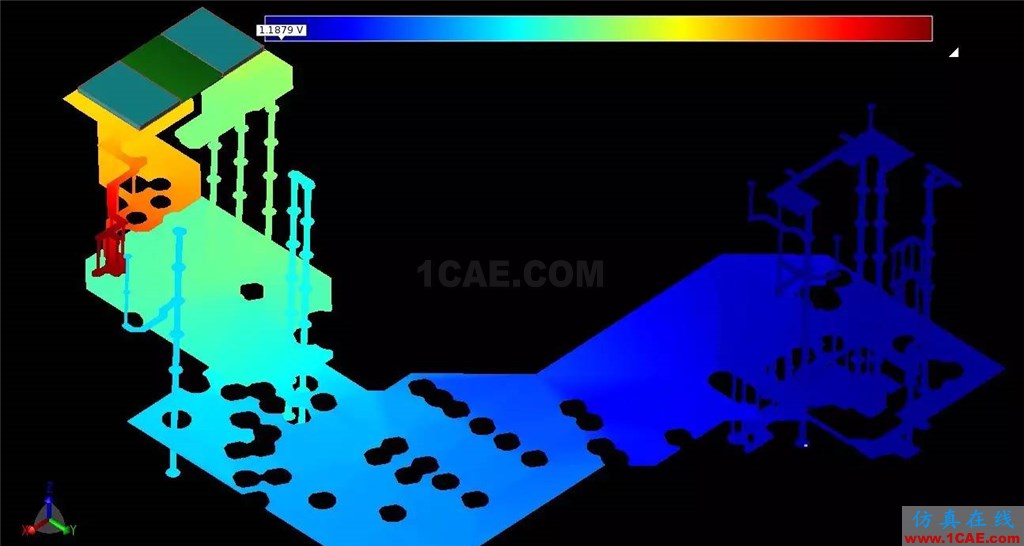

在ADS 2016 中,EM 仿真器的新 PIPro 套件為此提供了完美的工具。有了專用的 PI-DC 仿真器之后,只需幾秒鐘的時間,用戶就可以看到可視化的準確反饋,掌握所選電源和接地網絡的電壓分布情況:

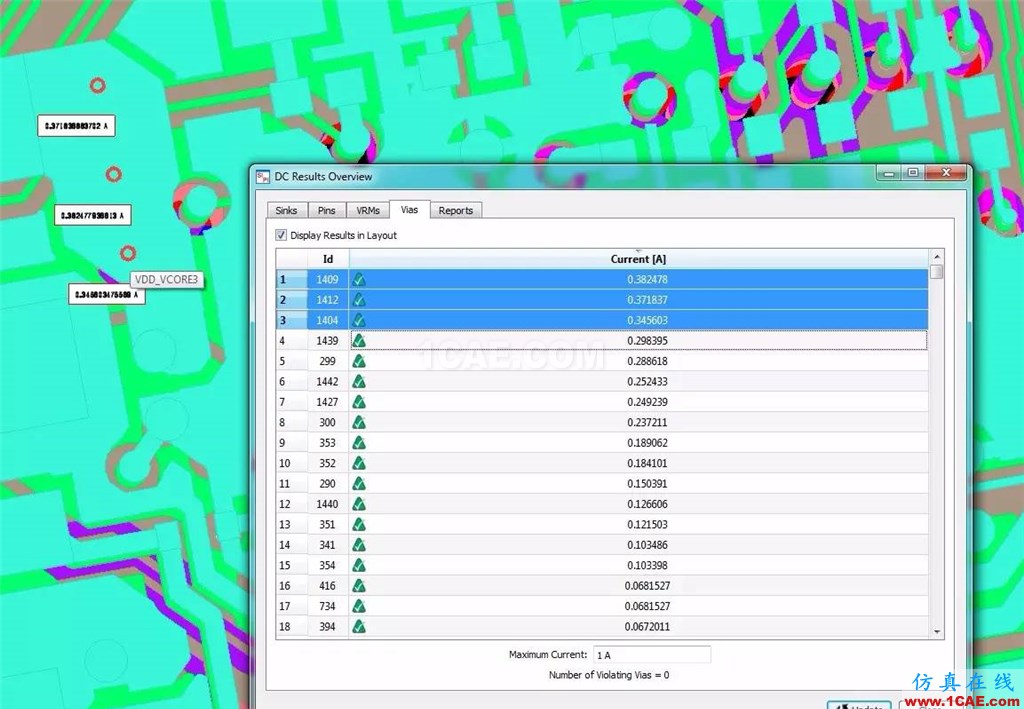

設計人員希望更深入地檢查通過各個過孔的電流,并檢查具體位置(如受電芯片和 VRM 上的引腳)上的電壓和電流。這些信息很容易生成歸類的表格報告,承載過多電流的過孔可以在版圖中突出顯示以便識別。可以預料的是,通過過孔的電流過大會引起可靠性問題。功耗是很重要的指標,因為它會詳細說明多少功率在該位置上轉換成了熱能。在產品的使用周期中,過孔過熱(及斷電后的散熱)可能會導致過孔金屬鍍層開裂或斷裂。

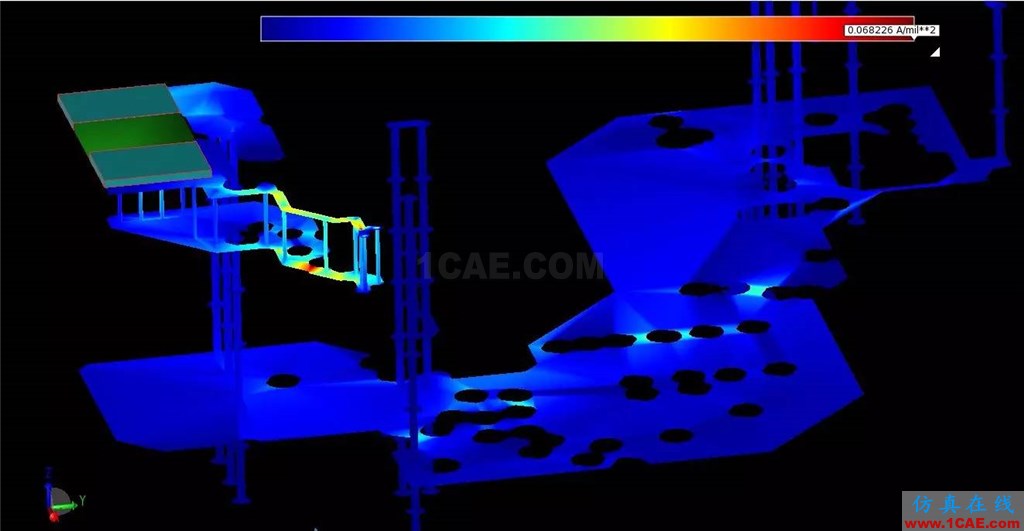

進一步看,在直流供電下,用戶通常要求設計的PDN電阻為低毫歐姆量級(例如 <100 毫歐姆)的。通過查看電流密度,找出電阻高的地方,能為如何更好地改進設計提供直觀的見解:

電源芯片(電壓調節模塊,VRM)的布局是設計的關鍵,但這個布局可能不像我們想象的那么簡單。由于一個 VRM 為多個受電芯片(負載)供電十分常見,VRM 上可能有一條“感應線”,也就是從主 PDN 靠近受電負載端的反饋線。它為 VRM 提供輸出電壓水平的信息,以便對輸出電壓進行相應的調整。那么問題就變成了:

問:我如何檢查 VRM(有感應線)是否給最遠的負載芯片提供了足夠的電壓,卻沒有給最近的芯片提供太多電壓?

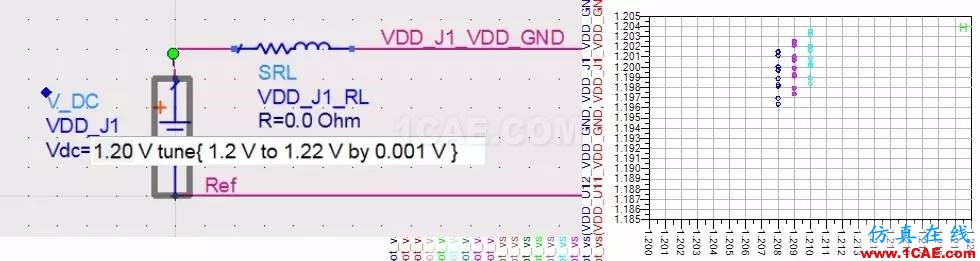

答:我們使用 PIPro自動生成原理圖來獲得 PDN 的 EM-精確模型,有了 VRM 和負載芯片的電路模型,我們能對 VRM 進行調諧,來相應地驗證已有的輸出電壓設置是否能滿足各負載芯片的要求。

有了 PIPro,每個高速設計人員手頭就有合適的工具,可以對潛在的電源完整性問題進行分析。
