☆☆史上最詳細的UG等高刀路優化匯總

2017-08-06  by:CAE仿真在線  來源:互聯網

UG等高加工是指對工件最大外形加工一個刀具直徑的寬度,在中光與精光應用非常廣泛!無論是2D或者3D圖形均可,特別是對陟峭區域,小R角,小C角的工件應用很廣。以下匯總一下UG等高加工的常用優化運用技巧。

1、通過更改合并距離,將斷開的刀路自動連接起來,達到美化刀路的效果,如下圖:

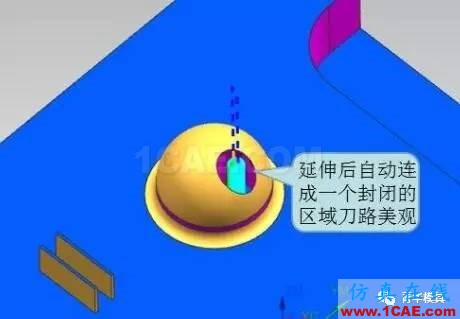

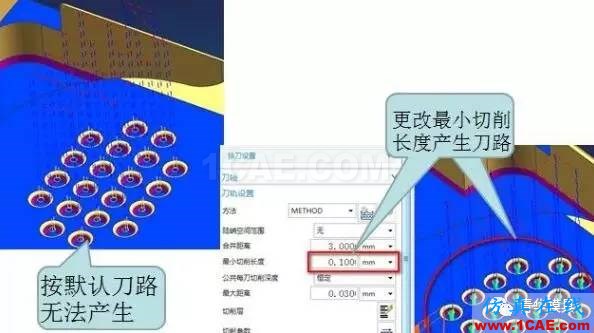

3、通過延長刀路的辦法,將一起非完全封閉的孔完整連接起來,不但可以美化刀路也省去做輔助體的時間,如下圖:

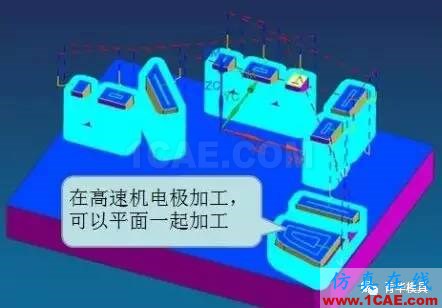

4、在高速機加工電極,如果想省時懶寫程式可以通過更改切削參數-連接-在層之間的切削模式,實現平面與外形等高一起加工,如下圖:

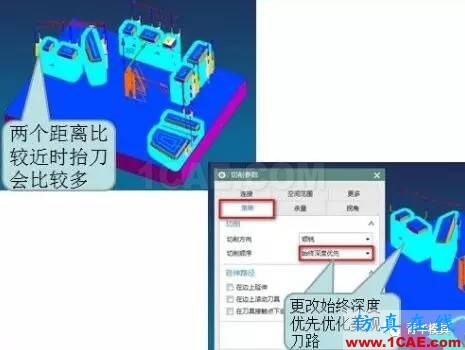

5、如果兩個或者以上的區域距離太近,可以通過更改切削參數-策略-切削順序-始終深度優先進行優化刀路,如下圖:

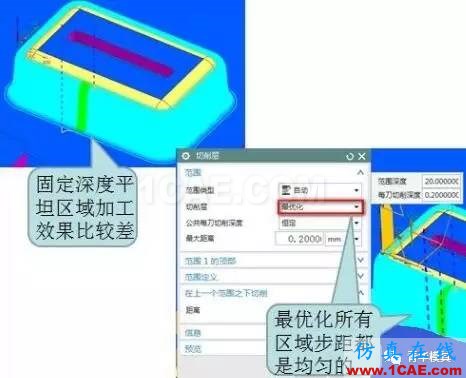

6、有小R角與小C角的等高加工,可以通過更改切削層-最優化選項,實現自動優化,省去以前4.0版本的手動加密的麻煩步驟如下圖:

歡迎分享到朋友圈,轉發即支持!文章底部“寫留言”可以談談你對本文的看法哦!
