模具后模行位機構

2017-04-09  by:CAE仿真在線  來源:互聯網

后模行位機構的主要特點為行位在后模一方滑動,行位分型、抽芯與開模同時或延遲進行,一般由固定在前模的斜導柱或鏟雞驅動,開模時行位朝遠離膠件的方向運動。其典型結構如下:

(1)結構1 如圖7.4.1 行位3在鏟雞2斜滑槽的作用下完成分型、抽芯動作。

特點:結構緊湊,工作穩定可靠,側向抽拔力大。適用于行位較大、抽拔力較大的情況。

缺點:制作復雜,鏟雞與斜滑槽之間的摩擦力較大,其接觸面需提高硬度并潤滑。

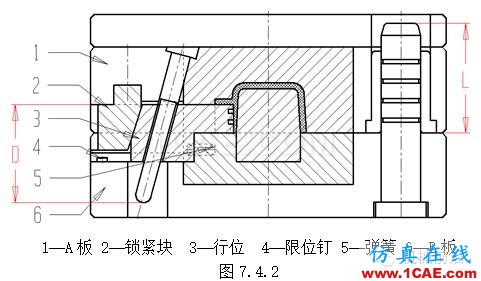

(2)結構2 如圖7.4. 行位3在斜導柱的作用下完成分型、抽芯動作。

特點:結構簡單。適用于行程較小、抽拔力較小的情況。鎖緊塊與行位的接觸面需有較高硬度并潤滑。鎖緊塊斜面角應大于斜導柱斜度角2~3o。

缺點:側向抽拔力較小。行位回位時,大部分行位需由斜導柱啟動,斜導柱受力狀況不好。

當驅動行位的斜導柱或斜滑板開始工作前,前、后模必須由導柱導向。
