搜索模具設計UG倒圓角有爛面處理技巧
2017-02-03 by:CAE仿真在線 來源:互聯網

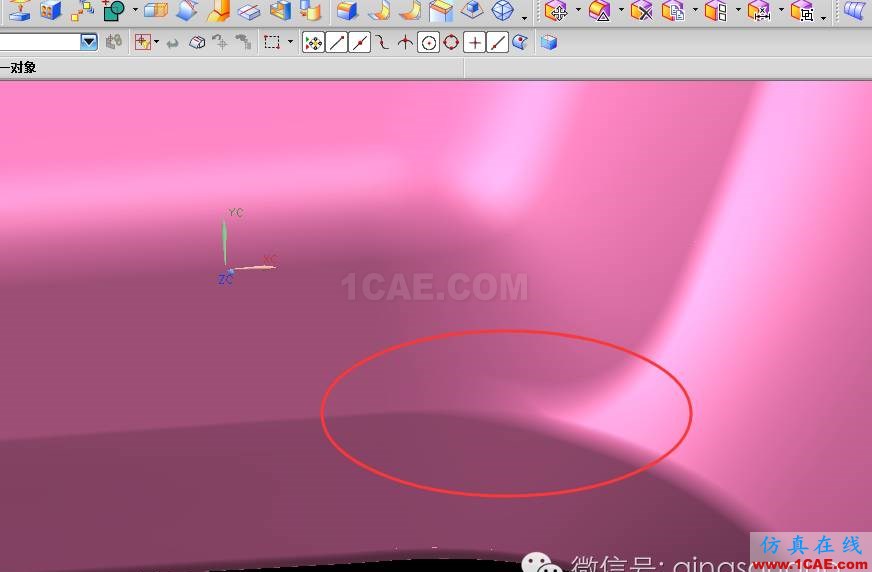

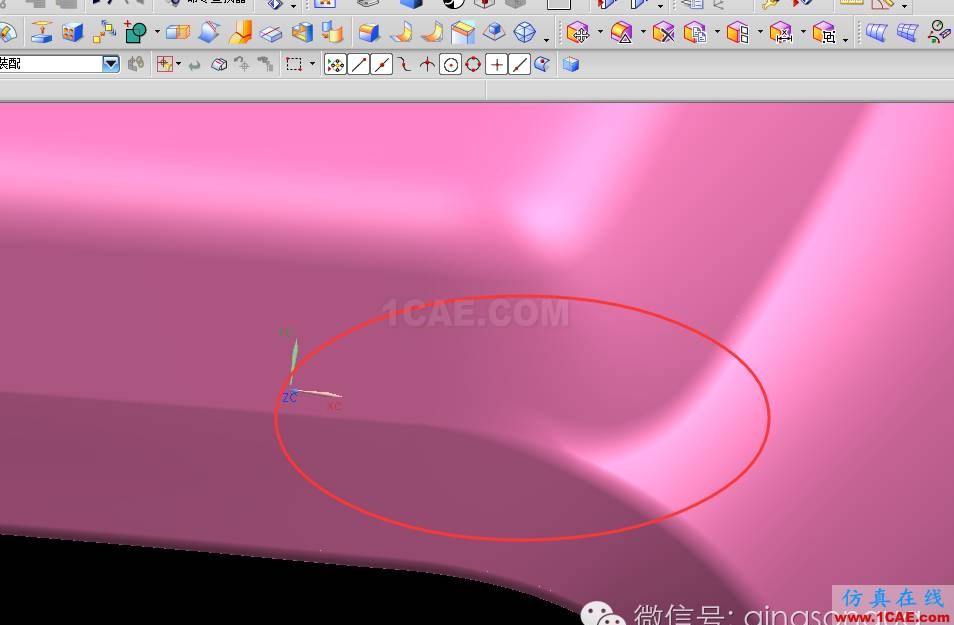

今天和大家分享倒圓角處有爛面處理技巧,在繪制過程中對于在實體中多個方向倒圓角,特別是在相交處很容易出現非常尖銳的圓角,這種效果完全不符合產品的要求,請看如圖下說明。 步驟1;在邊境相交處有非常尖銳的圓角,不符合要求所有需要重新處理。
步驟2;這是已經處理好的效果圖。

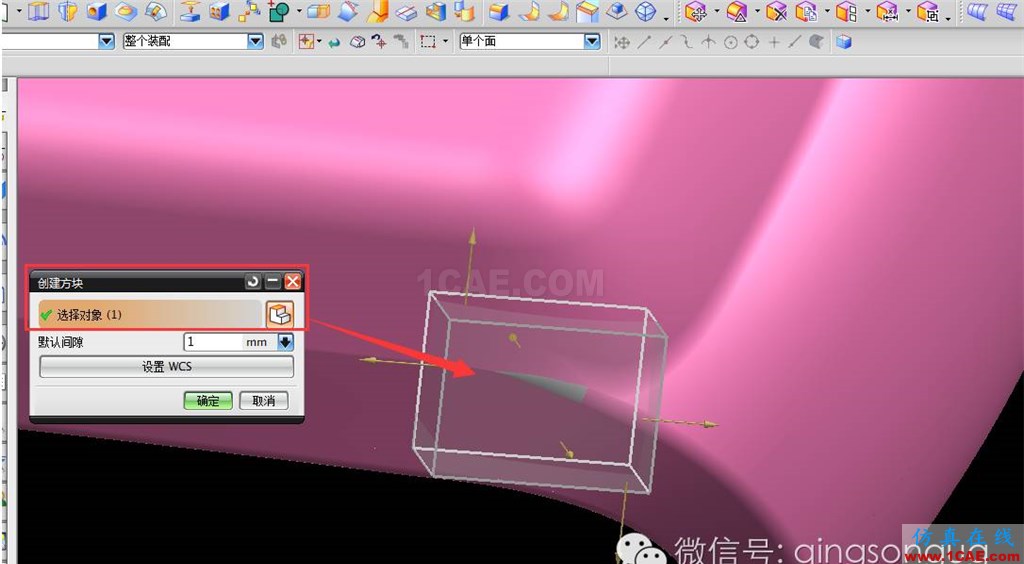

步驟3,原圖是沒參數的實體,首先我們可以先創建方塊體。

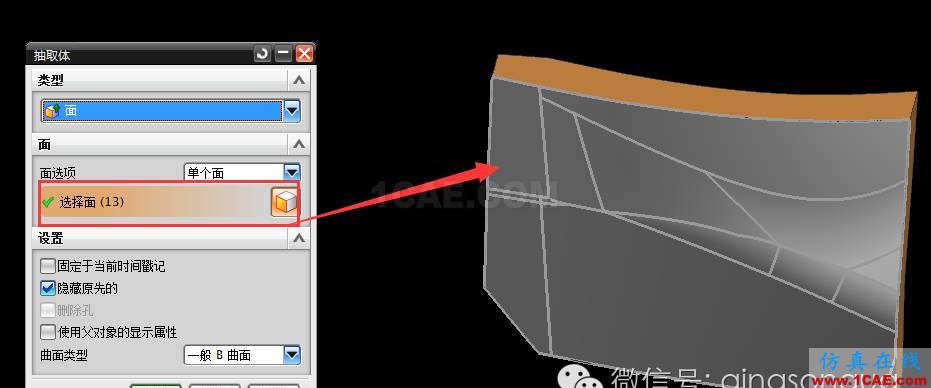

步驟4;然后通過局部修改的方式進行編輯,先抽取片體處理。
步驟5;原有不光順的曲面部位重新創建網格面。

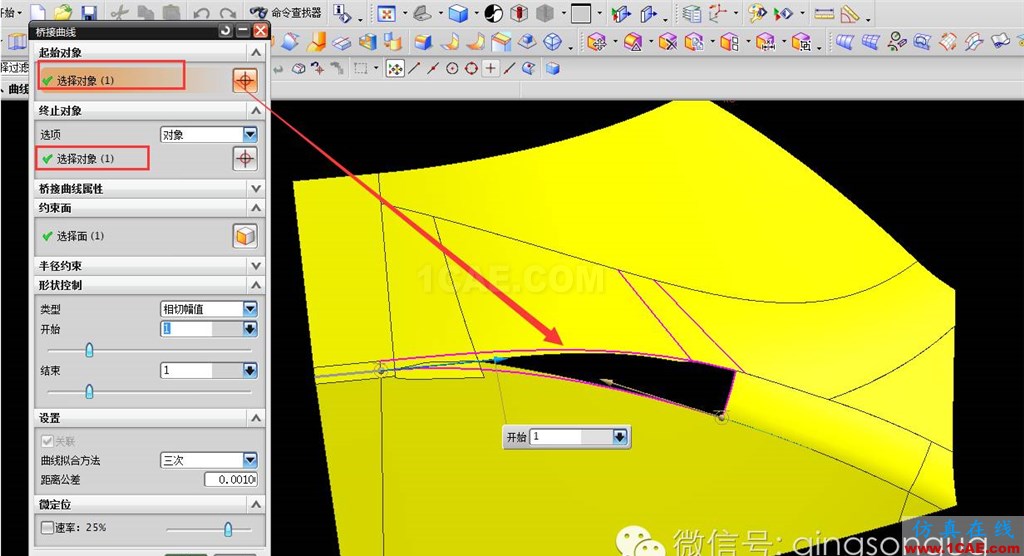

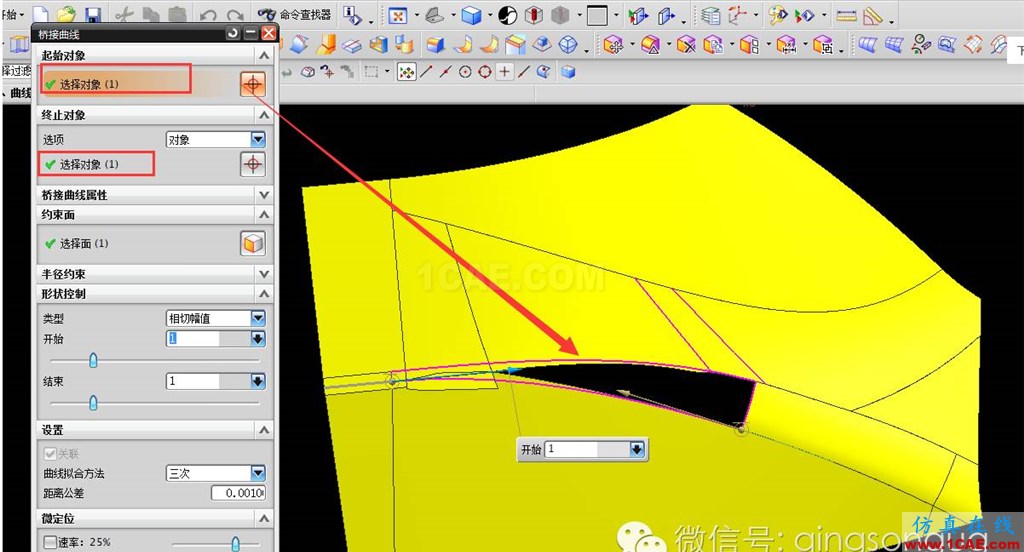

步驟6;比較尖銳的圓角處,先用橋接曲線然后會將不像4邊面的片體修剪。

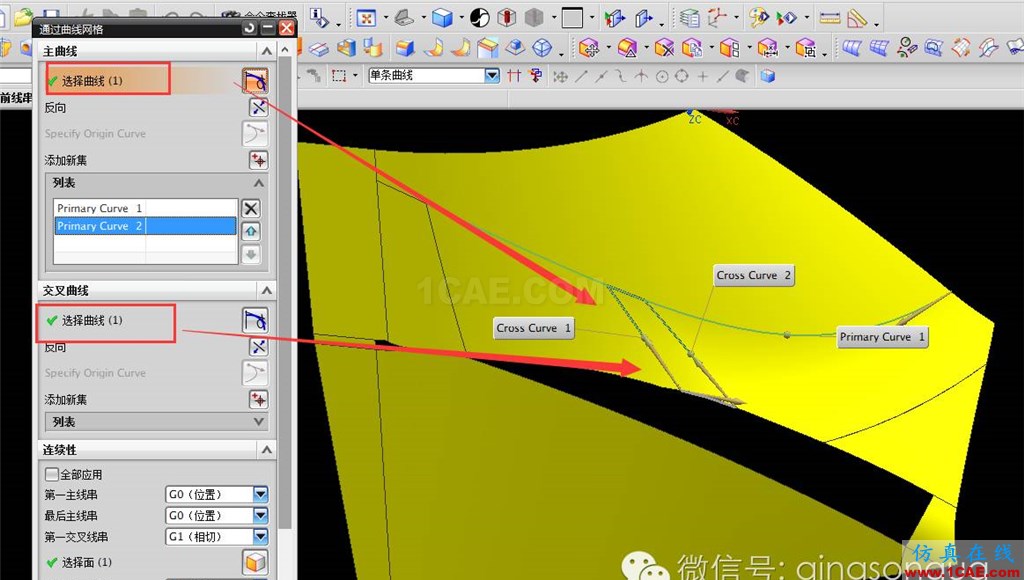

步驟7;通過曲線網格指令構建曲面。

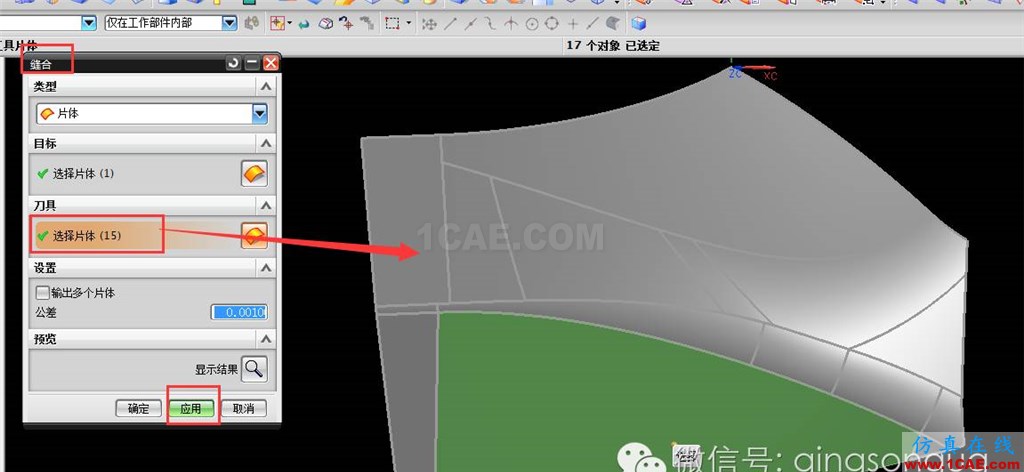

步驟8;然后將所有的片體縫合。

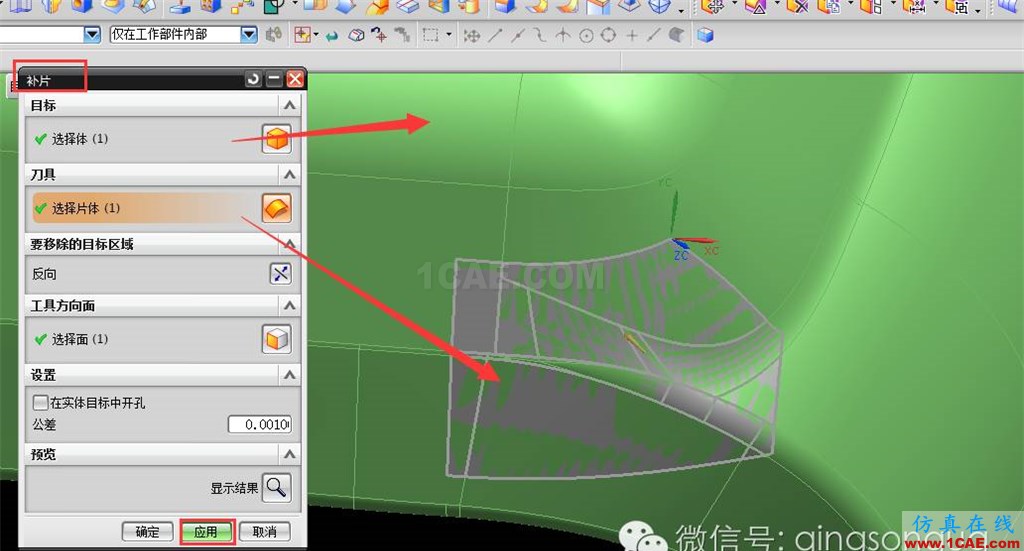

步驟9;再使用補片功能,有兩個條件(1;片體的邊境必須是在實體面上沒有公差)(2;片體的邊境一定是封閉的情況)
步驟10,已經構建完成,謝謝大家關注。
