上貼講過UG建模修剪/延伸曲線功能。這個功能有一個問題就是會自動幫我們把要修剪的一端直接刪除掉或者變成虛線顯示。都不是理想的效果。
假如,只是想把曲線分割為兩段或者幾段,分割完成以后,所有的對象都還能保留,這樣的效果,修剪曲線就不能完成了。這時候,就需要給大家介紹另外一個指令——分割曲線
分割曲線相比修剪曲線功能的優勢在于不會把編輯的曲線刪除。點擊菜單條上面的編輯—曲線—分割。找到分割曲線功能。

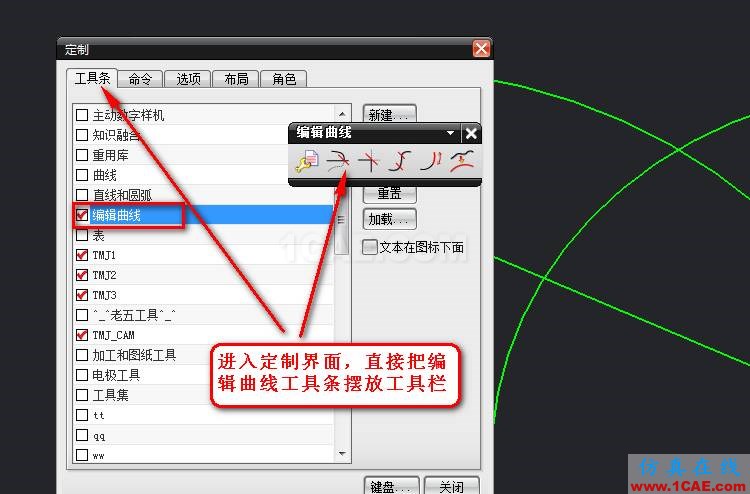

也可以使用定制中的工具條打開

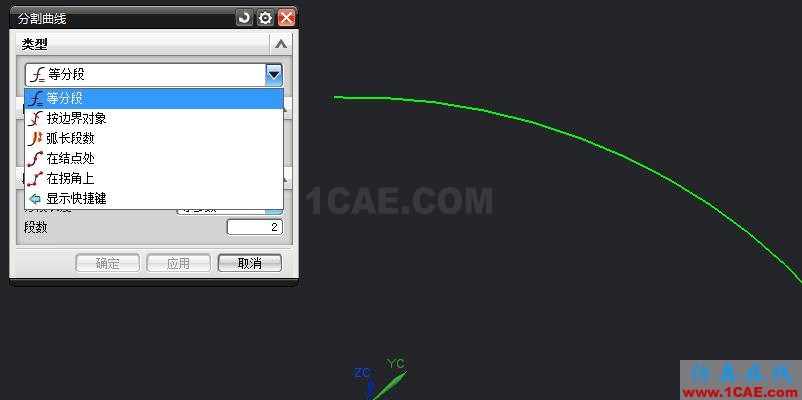

打開分割曲線功能,可以看到類型里面有幾個不同的分割曲線方式,不同的條件可以使用不同的類型分割,比較常用的如等分段,按邊界對象分割

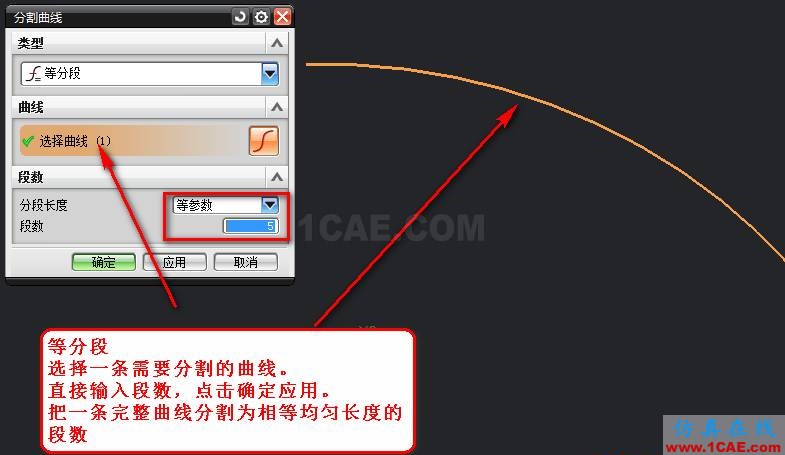

等分段是最簡單的操作方式。直接選擇要分割的曲線,然后輸入需要分割的段數,點擊確定就能完成

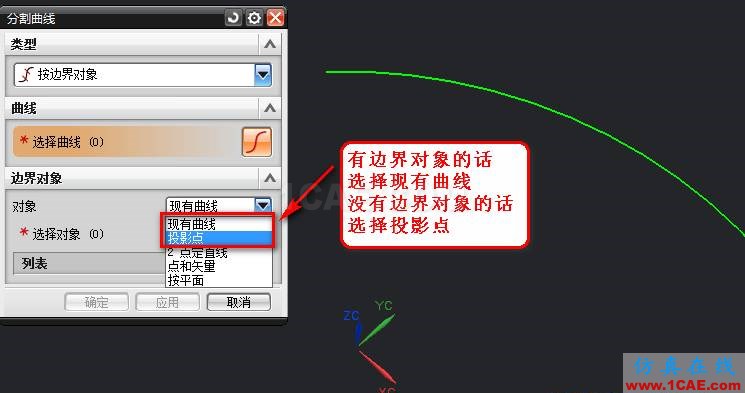

按邊界對象分割方式。可以像修剪曲線一樣以現有的邊界對象進行分割。也可以不需要曲線,直接選擇點的方式,進行分割

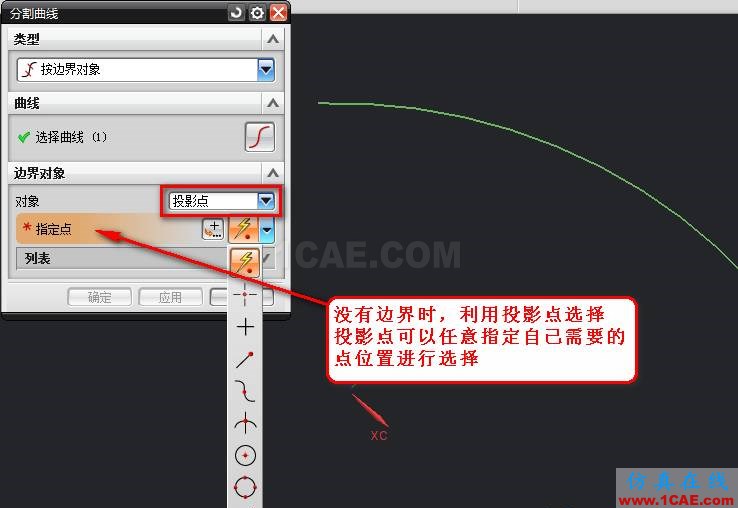

現有曲線操作方式和修剪曲線的操作方式類似。比較簡單。但是,經常我們會碰到一些情況是要分割一條曲線,但是沒有邊界可以選擇。這時候,就是需要利用對象投影點的方式進行分割了

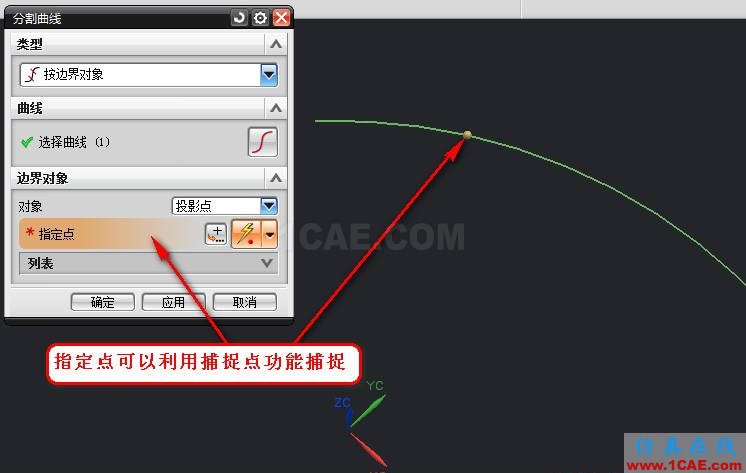

這個投影點,可以指定任意的點。點的位置可以利用捕捉點功能捕捉

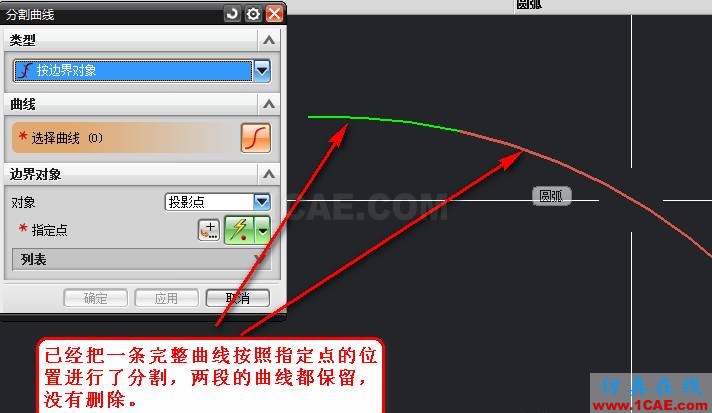

選擇好點以后,點擊確定應用,完成分割曲線
