自由度箭頭

標記草圖上可自由移動的點。有三種自由度箭頭:

1.定位自由度箭頭

2.徑向自由度箭頭

3.旋轉自由度箭頭

應用一個約束可以移除多個自由度箭頭。當所有這些箭頭都消失時,草圖即已完全約束。

當您需要完全控制設計時,可完全約束草圖。約束草圖是可選的。可以使用欠約束草圖來定義特征。

 啟用連續自動標注尺寸后,自由度箭頭不會顯示,因為自動創建的尺寸對自由度進行了約束。對于橢圓不適用。

如需了解完全約束橢圓請看歷史消息《UG草圖命令---橢圓》

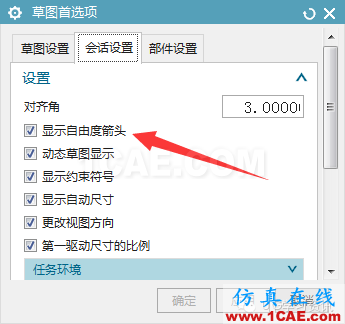

自由度箭頭顯示選項:
