搜索UG出線割圖---制圖導出
2016-11-01 by:CAE仿真在線 來源:互聯網
模具加工中有很多需要線切割加工部分,就需要構建線割2D圖,對于簡單的線割數據可以圖紙發給線割,如果數據比較多導出DXF格式輸出線切割更方便。下面是制圖里的數據如何導出DXF.
準備工作把需要線割圖數據移動到單獨的圖層里,線割數據最好由直線和圓弧組成。盡量不要有樣條。樣條轉圖或者繪制都不好控制。
-
新建圖紙頁,圖紙大小隨意,只要能放下1:1的圖就可以。
-

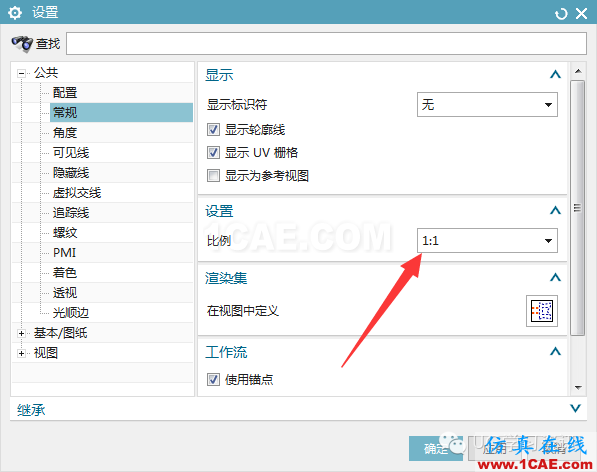

構建線割視圖。注意比例1:1
-

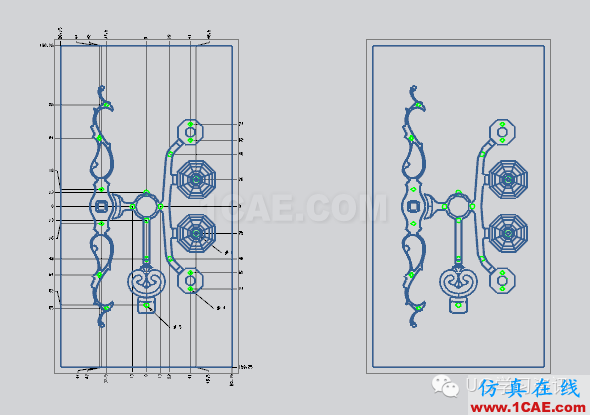

復制一個視圖副本,其中一個標注中心數。方便線割打孔。
-

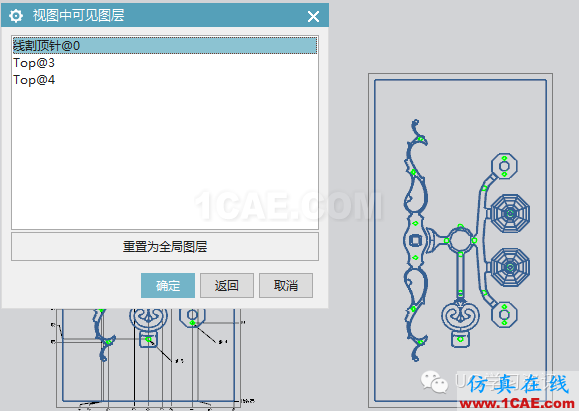

另一個設置圖層顯示
,關閉當前層,打開單獨的線割層
-

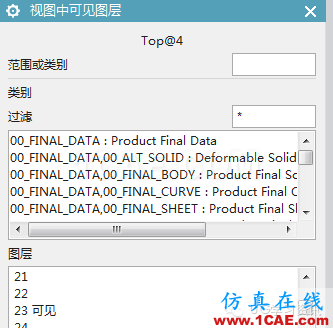

本例是23層為線割層,設為可見層
-
完成視圖效果,其余的線框數據就不會顯示了
-

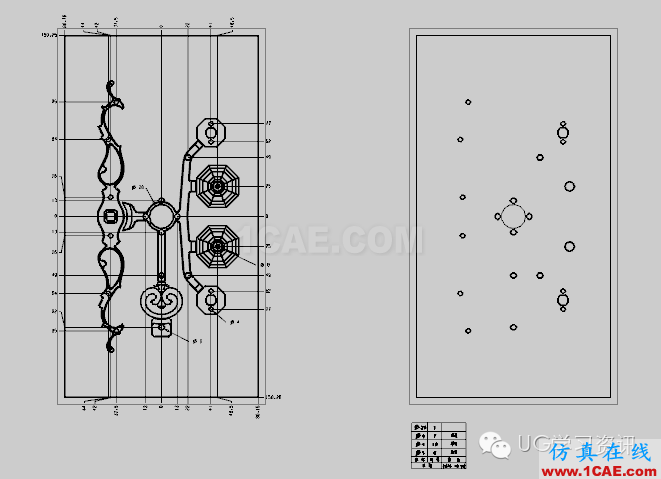

構建表格
-

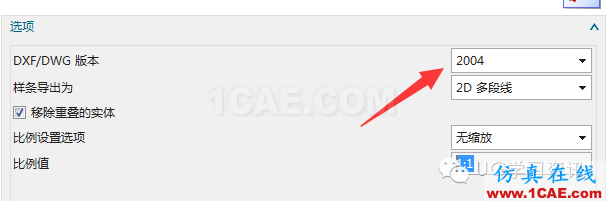

導出圖紙,圖紙版本用低一些的,方便低版本軟件打開
導出圖紙到CAD方法查看歷史消息。《UG11.0制圖轉CAD2D方法》
對于需要配鑲件的需要說明鑲件線割角度和鑲件長度。對于碰穿的鑲件頂部留高以便碰死。
