搜索UG鉆孔如何快速選取多個一樣的孔
2016-09-06 by:CAE仿真在線 來源:互聯網

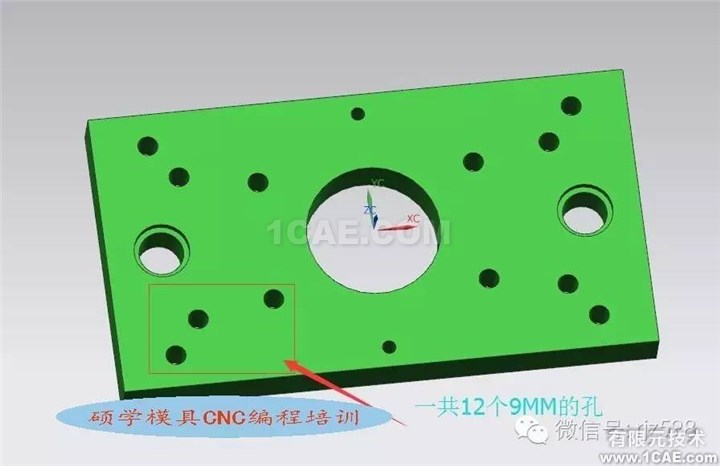

如下圖,零件中有不同規(guī)格的孔,準備鉆12個9MM的孔,鉆孔時如果一個一個的選很麻煩,而且容易選錯或漏選,下面教大家怎么解決這個問題

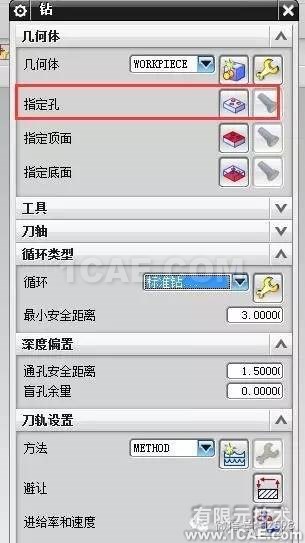

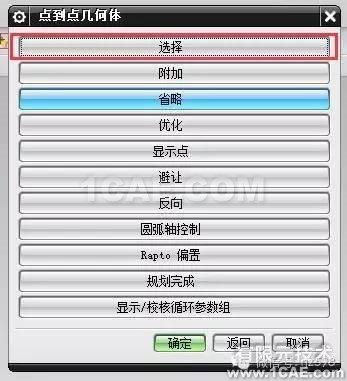

選擇鉆孔指令,按正常方法點擊指定孔,接著點選擇,如下面兩圖所示

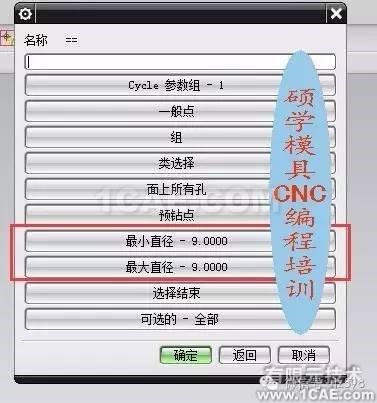

接著跳出下面的窗口,在最小直徑和最大直徑里輸入9(此時是確定尺寸范圍,當然如果有其它的孔想一起鉆,比如里面有16MM的孔,想用9MM小鉆頭打個底孔,那最大直徑里輸入16,注意前提是9-16范圍內只有這兩種規(guī)格的孔)

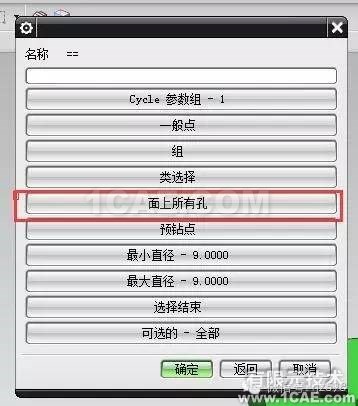

尺寸輸入完后,點擊面上所有孔指令

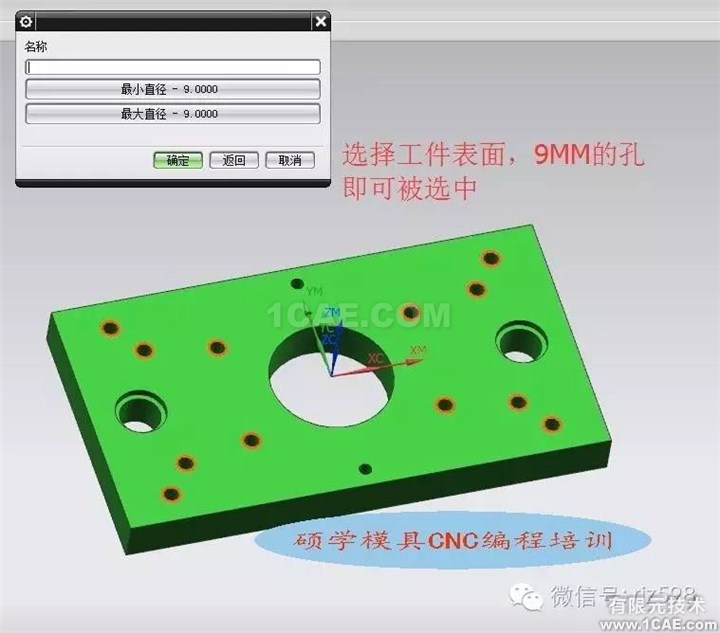

再選擇工件表面,9MM的孔即可被選中

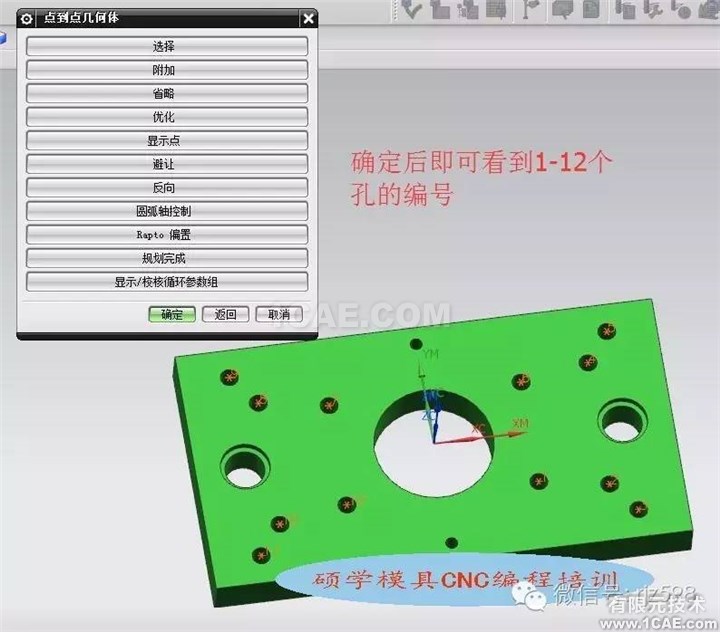

確定后即可看到1-12個孔的編號
