Solidworks靜力分析實例——Graduator分度機構

1 設計要求:

設計一用于銑床的分度機構,該機構同時還起到夾緊零件的作用。工作過程中,銑削力900N。

2 分析零件

件1本體零件是主要的承載零件之一,因此,這里對本體零件進行靜強度校核。

3 分析目的

驗證件1本體零件在給定的載荷下靜強度是否滿足要求;

4 分析結果

零件的材料選用可鍛鑄鐵,極限應力275.7MPa。按照書中尺寸進行建模,件1本體零件的體積為100cm³。

根據零件的工作情況,對該零件進行靜力分析,結果如圖1-35所示。模型的最大von Mises為7.4MPa,零件的安全系數約為41.1。零件安全。

5 零件改進

有圖1-35可以看出,該零件的應力較小,所以可以減小零間的厚度;并使用性能差一些的材料,這樣可以節(jié)省制造的成本。

修改零件材料為灰鑄鐵,極限應力171.6MPa;并減小零件的壁厚,改進后零件的體積為77.8 cm³。

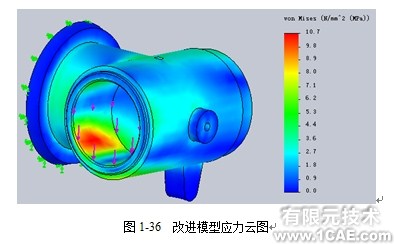

對改進后的零件進行靜力分析,結果如圖1-36所示:最大von Mises為10.7MPa,安全系數約16,零件是安全的。

6 成本節(jié)約

零件原來的體積為100,質量為730g,生產10000件需要可鍛鑄鐵材料7300kg,以當前市場價格10000元/噸,材料成本為73000元;改進后零件的體積為77.8,質量為560.2g,生產10000件需要灰鑄鐵材料5602kg,以當前市場價格8000元/噸,材料成本為44816元。改進后,如果生產10000件該零件,那么可以在材料方面節(jié)約成本28184元。
