SolidWorks工程圖中繪制中心符號線和中心線
1.7 中心符號線和中心線
可以利用中心符號線、中心線等注解,在工程圖中標記圓心位置。
1.7.1 中心符號線
利用【中心符號線】命令,用戶可以在所選擇的圓形邊上建立中心符號線或中心點。如果用戶選擇圓,則插人中心符號線;選擇圓弧,則建立中心點。
1.7.2 添加中心符號線
中心符號線應該在尺寸和添加注解之前添加到工程圖中,用戶可以修改它們的尺寸或者外觀。
步驟16添加中心符號線

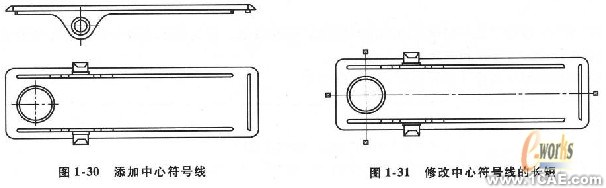

在前視圖和投影視圖中添加單一中心符號線,如圖1—30所示。
步驟17修改中心符號線的長短
在投影視圖中拖動中心符號線的端點,可改變其長度,如圖1—31所示。
1.7.3 中心線
中心線是以點畫線表示的直線,添加到具有圓弧形式的視圖中。

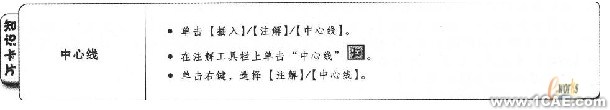

1.7.4 添加中心線
中心線應該在尺寸和添加注解之前添加到工程圖中,用戶可以修改它們的尺寸或者外觀。
步驟18添加圓柱面上的中心線
在局部視圖Ⅲ中,選擇圓柱面添加中心線,并拖動中心線的端點改變其長度,如圖l一32所示。
步驟19添加其他中心線
選擇投影視圖上的特征“circular Boss”,添加中心線,改變中心線長度使之穿過所有凸臺,如圖1—33所示。
