介紹基于網絡環境的CAD系統的設計與實現方法.在網絡環境中,把各個用戶的CAD部件設計通過網絡傳輸到網絡平臺上,利用AutoCAD提供的二次開發工具ObjectARX,把各個設計方案組合到同一個CAD文件中,實現CAD各部件設計的整體組合。通過計算機網絡把組合后的CAD文件傳輸給各個用戶,實現CAD組合文件的共享。
劉萍 楊宏 趙春蕾 來源:萬方數據
關鍵字:網絡CAD ObjectARX編程 CAD部件的整體組合
目前許多CAD軟件廠商都注重于完善面向專業領域的具體設計的功能.以機械CAD軟件為例,AutoCAD,proe等注重于相應的二維、三維的設計,有些還集成了CAE、CAM等,但是對于網絡協同的支持方面還比較薄弱.本文介紹的網絡CAD系統利用網絡技術,通過分布協同的工作方式使產品設計合理有序,設計資源廣泛共享,從而保證CAD產品的低成本和短周期。
1 系統的構成
系統采用客戶機/服務器模式(C/S模式).將各個用戶的CAD部件設計以CAD文件(后綴為dwg)的形式傳輸到網絡平臺上,在網絡平臺上將各個CAD文件組合到一起,然后把組合后的CAD文件傳輸給各個用戶,從而實現CAD設計的整體共享.圖1為系統設計示意圖。
2 數據傳輸部分的實現
在網絡平臺與用戶機上都建立起兩種程序,即服務器程序和客戶機程序.在CAD文件的傳輸過程中,利用W indows Sockets實現了文件在服務器和客戶端之間的無差錯快速傳輸,使用了MFC的CSocket類來實現兩臺機器之間的文件傳輸過程。
2.1 服務器程序的實現過程

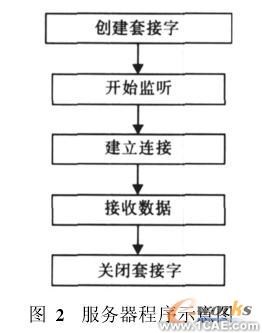

圖2是服務器程序的示意圖。
1)創建套接字.首先調用CSocket的構造函數來創建一個CSocket的對象;其次調用Create()函數來創建底層套接字.Create函數的調用方法如下:
BOOL C reate(U INT nSocketPort=0,int nSocket Type=SOCK_STREAM,
long lEvent=FD_READ|FD_WR ITE|FD_OOB|FD_ACCEPT|FD_CONNECT|FD_CLOSE,
LPCTSTR lp szSocketAddress=NULL);
2)套接字的監聽與連接.對于服務器應用程序,為了能夠獲得客戶機的請求,必須創建一個專門的服務器套接字來監聽是否有連接請求.在創建了套接字對象后,可以調用listen()成員函數來監聽是否有連接請求。
當服務器監聽到客戶機的請求時,服務器可以調用Accept()成員函數來接受客戶機的請求,建立服務器與客戶機之間的連接。
virtual BOOL Accep t(CA syncSocket&rConnectedSocket,SOCKADDR* lpSockAddr=NULL,
int* lpSockAddrLen=NULL);
3)接收數據.當服務器和客戶機之間建立起連接后,數據就可以通過套接字傳遞了.服務器接收數據時使用CAsynSocket類的Receive()成員函數:
virtual int Receive(void* lpBuf,int nB ufLen,int nFlags=0);
4)關閉套接字.數據傳輸結束后,在關閉應用程序之前,調用Close()成員函數來釋放與套接字有關的系統資源。
