『實用技巧』用SolidWorks制作天方地圓的展開教程，簡單一看就會！

2017-03-15  by:CAE仿真在線  來源:互聯網

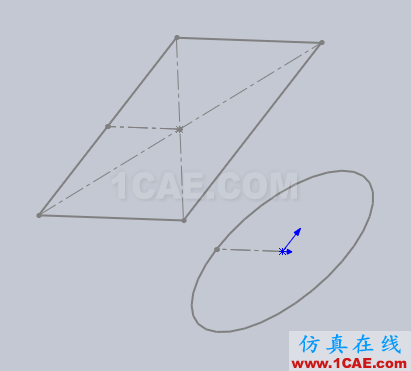

首先繪制一個圓,留個小缺口,接著另建基準面接著繪制一個方,留一個小缺口,最后使用鈑金放樣命令就可以下面詳細講解!

先在基準面上繪制草圖直徑100的圓,紅筆圈處留0.01mm的間隙如下圖

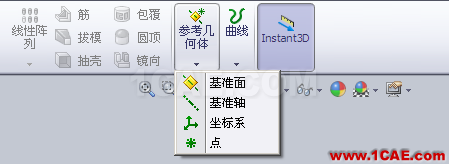

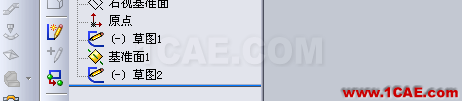

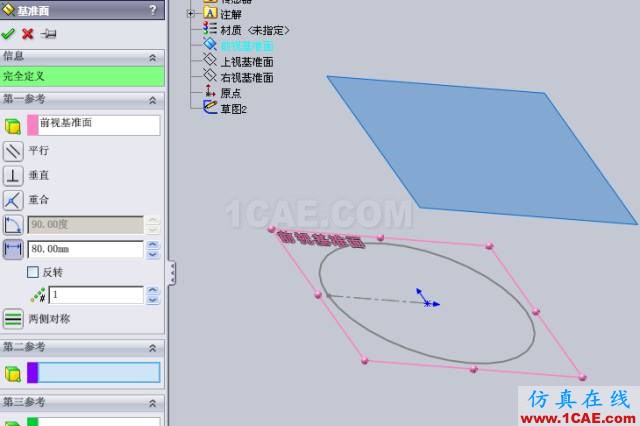

以繪制圓的基準面為基礎新建一個基準面

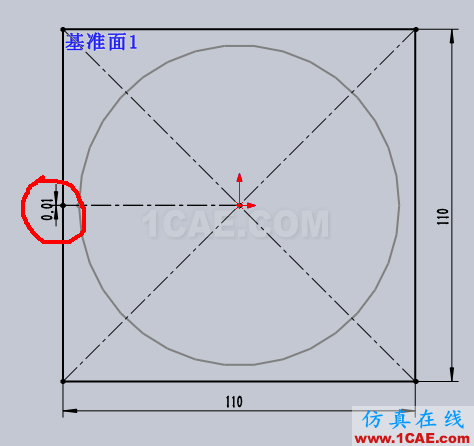

在新建的基準面上畫110*110的方形,方形4個角倒一點圓角。紅色地方留0.01的間隙如下圖

點擊放樣折彎按鈕

選擇已畫好的兩個草圖

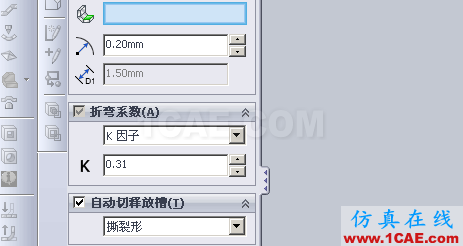

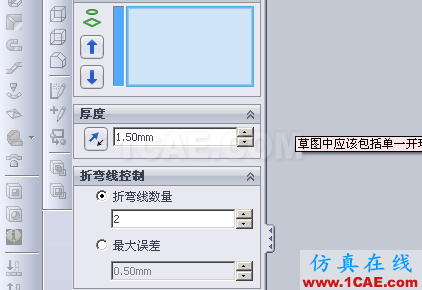

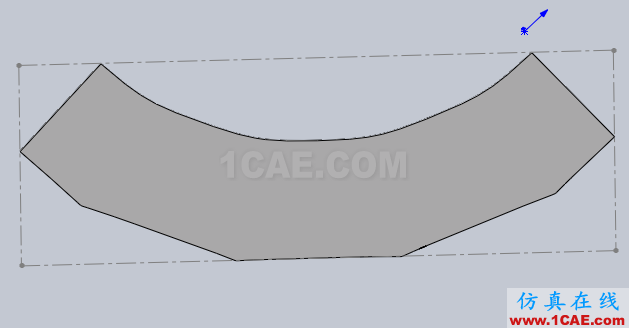

設置展開參數 (展開參數自己設置)以下是參考值!
