SolidWorks特征庫的建立方法

2017-03-15 by:CAE仿真在線來源:互聯網

企業為什么要建立特征設計庫呢?在設計過程中,我們操作過程中的很多特征步驟是在不斷重復的,例如軸上的退刀槽、安裝其它零部件的鍵槽等,這些元素設計方法一樣,可能變化的僅僅是定位和大小尺寸,而且一般軸或者鍵槽都是標準系列的。對于這些常用的操作特征,就可以放進企業設計庫中來反復使用,更加利于企業標準化的實施,同時直接使用設計庫元素,進一步加快設計效率。

在實際設計中很多產品雖然有些外形不大形同,但是相同的特征操作重復的出現,頻率相當?shù)母?在這里舉個例子,如下圖1所示:

SolidWorks特征庫的建立方法solidworks simulation培訓教程圖片1

圖1 某企業使用頻率較高的部分設計特征

圖1所示的幾個設計地方,不管如何進行特征建模,都得完成定位、草圖設計、草圖完全定位、特征操作等步驟,很多時候特征操作不僅僅是一步,但使用設計庫僅僅完成定位一個步驟就可以了。那么如何建立特征庫呢?

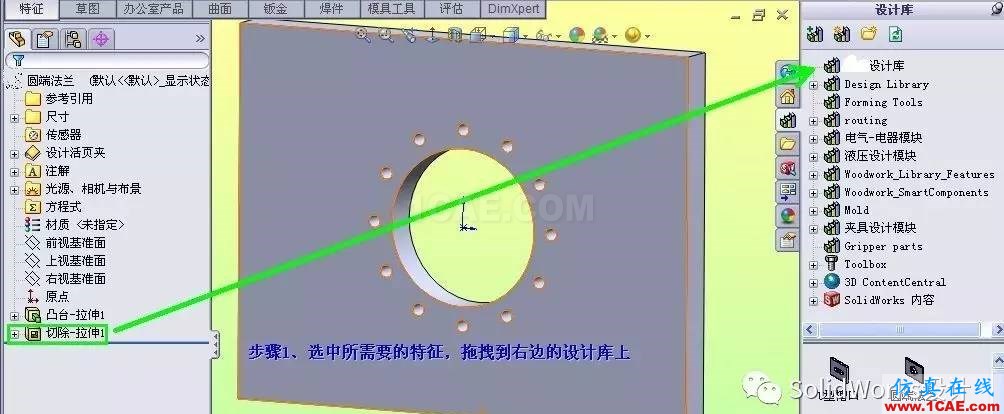

我們先以一個圓形法蘭的斷面連接特征操作為例,首先先建立一個零件,然后在操作區拉伸一個基體,基體形狀沒什么限制,為快速完成,這里我們就直接拉伸一個矩形塊做基體;下一步呢,我們就嚴格按照法蘭的尺寸進行設計,包括周?chē)椎拇笮『头植紓€(gè)數,一定要詳細,因?yàn)樵O(shè)計庫是供大家都使用的,一個地方的疏忽,可能造成大家的都使用錯誤;完成法蘭的草圖后,就直接可以拉伸切除,這個拉伸切除特征操作就是我們想要的操作特征,可以選中這個特征,直接拖拽放置到軟件右邊的設計庫上,進行命名,就可以完成最基本的特征庫建立,如圖2所示:

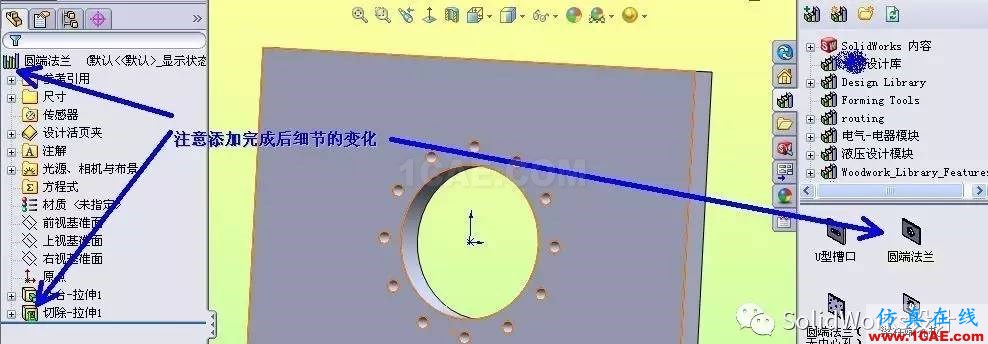

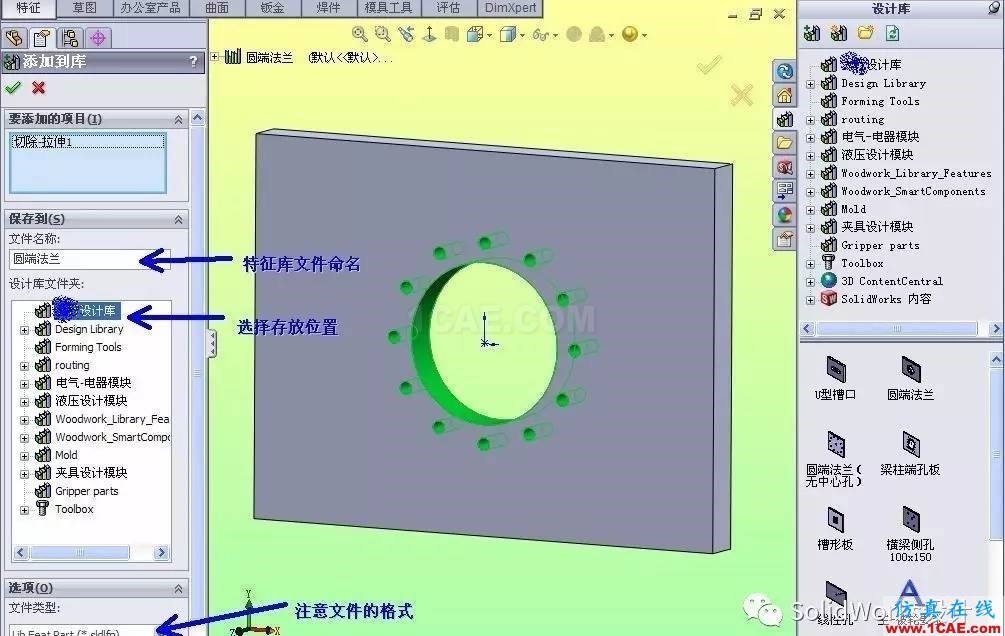

圖2 簡單特征庫的建立方法

因?yàn)檫@里設計過程的參考全部是原點,所以再重復利用的時候,僅僅提供一個定位點就可以了,非常的快捷。法蘭的規格可能不一樣,那么在創建模型的過程中,只要將所有可能的配置都添加上,那么這個特征庫也會包含所有的配置。這里非常重要的要提醒一點,就這里的拉伸切除,終止條件必須認真考慮選擇,軟件提供的終止條件很多:給定深度、完全貫穿、成型到下一面、成型到一頂點、成型到一面、到離指定面制定的距離、成型到實體、兩側對稱共8種選擇。這里就必須認真考慮,為了適應不同的板厚。簡單的使用這里可以選擇完全貫穿,但是對于復雜狀況下使用的特征庫,面對不同的狀況,這里就要仔細思考了。

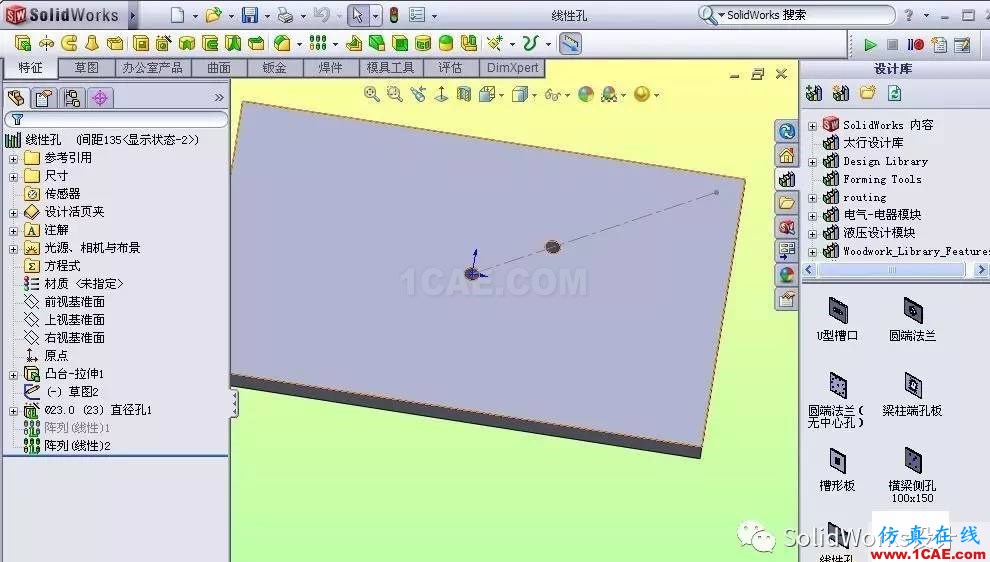

圖3 線性孔的特征庫設計

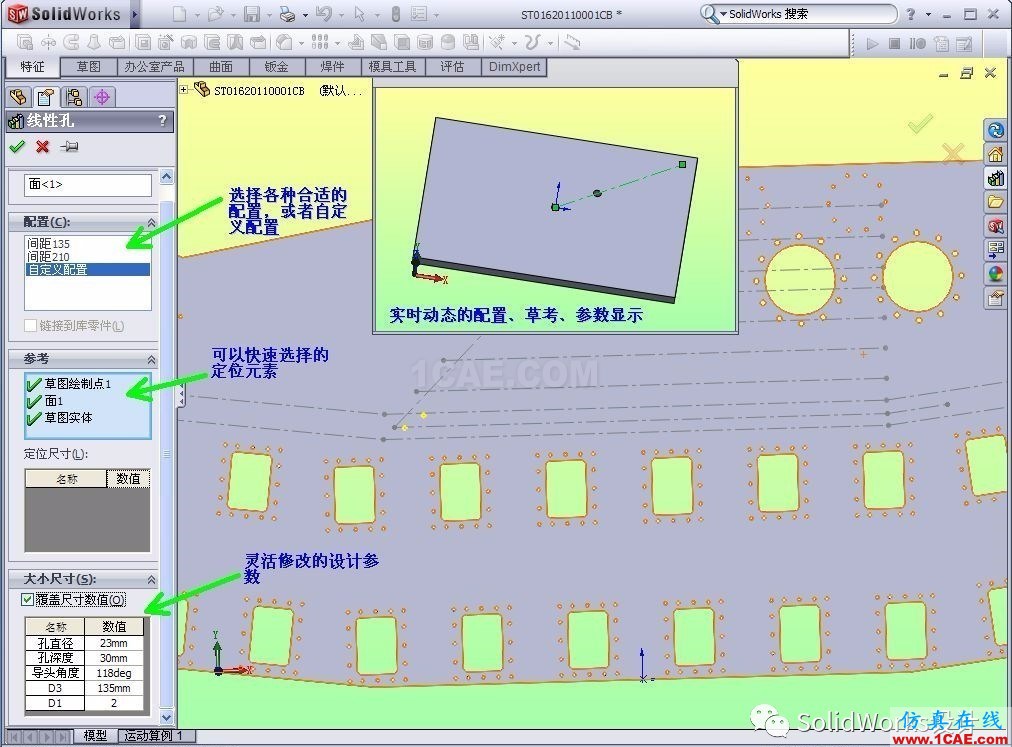

圖3所示的線性孔操作特征雖然簡單,但是可以適應不同方向、不同大小、不同深度、多實體的孔陣列,使用過程需要確定起始點,孔結束面,方向線,各種參數自由輸入,使用范圍非常的廣泛。為了達到這種效果,在設計庫特征初期,就必須進行詳細的規劃,確定不同的參考,簡化使用過程的繁瑣性。下圖4,即為線性孔操作特征使用過程。
