產品|SOLIDWORKS Visualize極致的視覺體驗

2016-11-06  by:CAE仿真在線  來源:互聯網

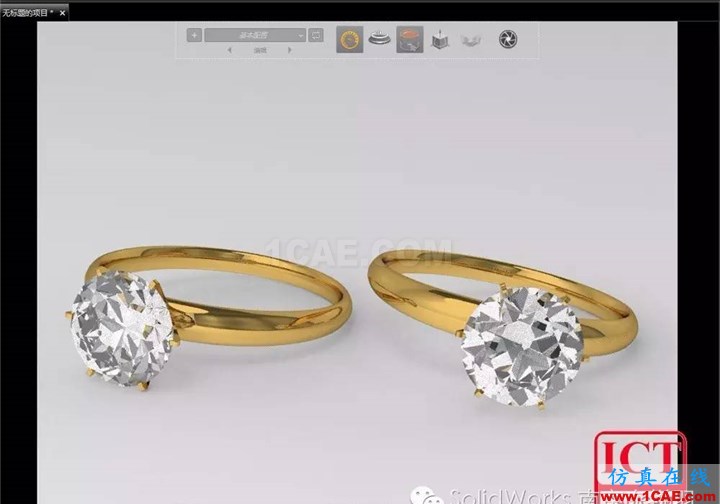

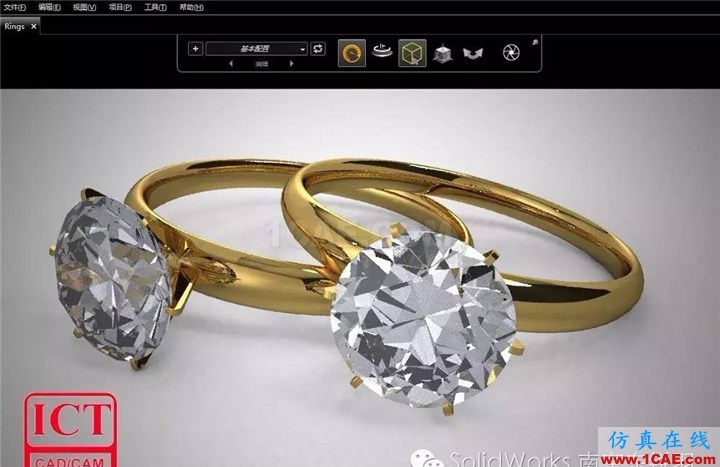

Visualize是一款專業的渲染軟件,通過使用Visualize,使設計師、工程師或者其他需要進行渲染的人員能夠擁有更好的3D渲染體驗!它可使我們的渲染體驗:“更快”、“更容易”、“更有樂趣”!



1、更快速

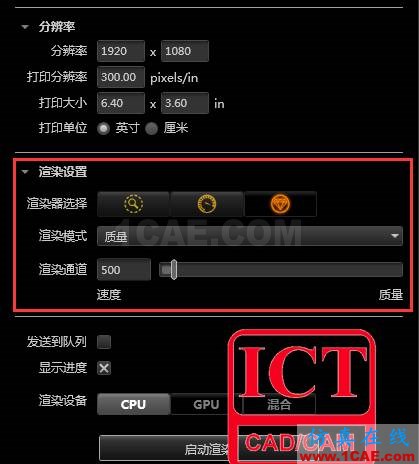

Visualize集成了CPU與GPU的混合渲染,大大提高了我們的渲染出圖速度。輸出渲染時可以根據自己的需求選擇渲染器,渲染質量,渲染時間,這些人性化的選擇使我們的渲染出圖效率增加。

2、更簡單

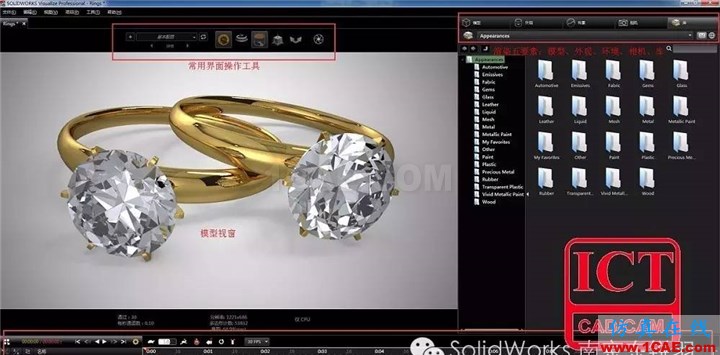

界面簡潔友好,容易操作,總體界面分為5大部分:

①窗口左上方的選項設置視圖工具,用于設置自定義的一些選項

②模型視窗上方的常用界面操作工具:包括模型選擇工具、渲染模式切換、渲染器工具、轉動動畫工具等

③模型視窗供呈現出實時渲染的模型供我們查看

④界面右邊為渲染五要素:模型(設計樹)、外觀(材質設置)、環境(渲染參數設置)、相機(透視圖、景深等選取)、庫(提供我們需要的材質、環境等)

⑤頁面下方為動畫幀數查看器

2.1 使用快捷鍵

Alt+左鍵  :可旋轉模型

Alt+右鍵  :可放大縮小模型

Alt+中鍵:  可移動模型

Ctrl+Alt+左鍵: 可旋轉環境

Shift + 左鍵\Shift+右鍵:復制材質\粘貼材質

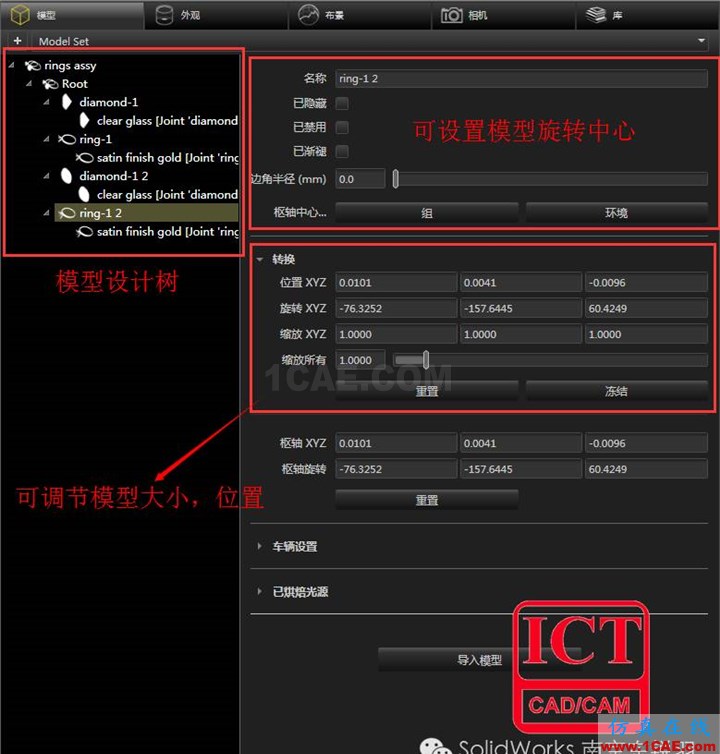

2.2模型

 裝配體模型導入進來后會保留對應的設計樹,我們可以在其中找到對應的面、實體、零件、組、總裝配體,這樣就可以方便我們在某個零件、組上添加修改材質,或顯示隱藏某個零件。

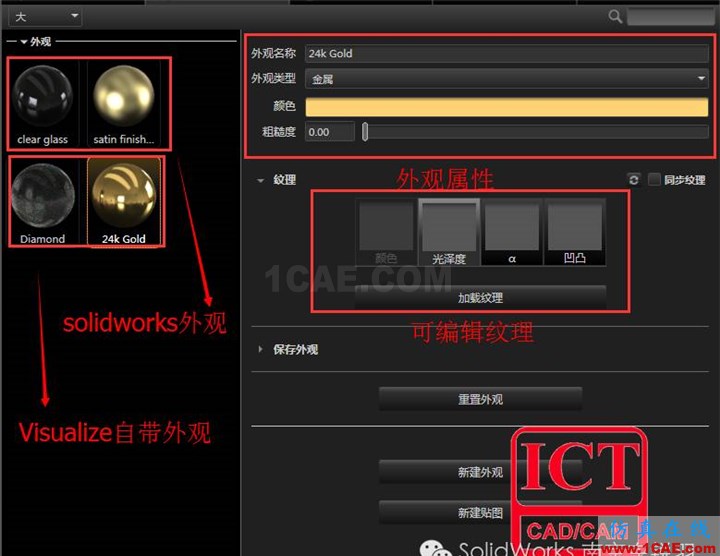

2.3外觀

Visualize 外觀界面中,可保留solidworks自帶的外觀,同時也可添加visualize庫中的外觀,外觀顏色及材質表面粗糙度可編輯修改參數(小提示:如果不知道粗糙度對外觀的影響,就將它調到最小再調到最大,然后看材質的變化效果,這樣最直觀呈現出材質的變化)

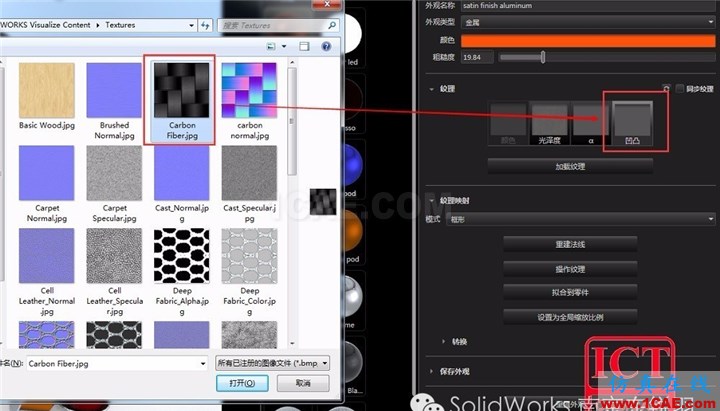

我們可以在可編輯紋理部分,如在“凸凹”處選擇“加載紋理”

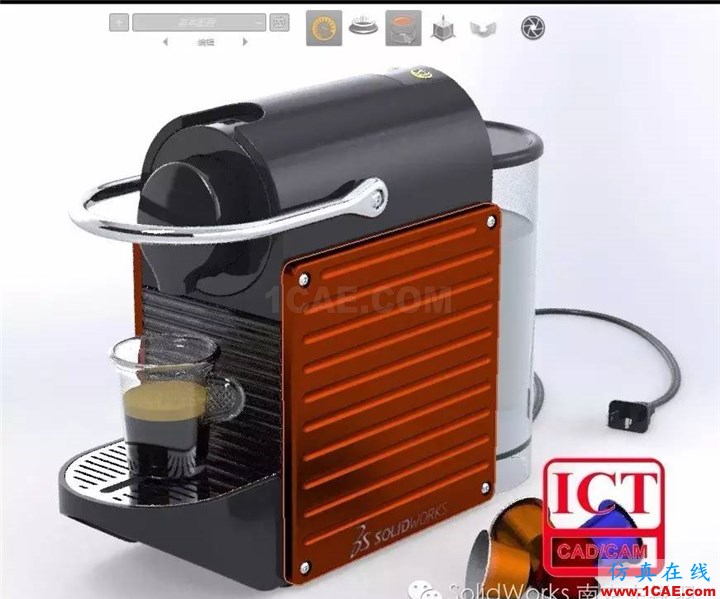

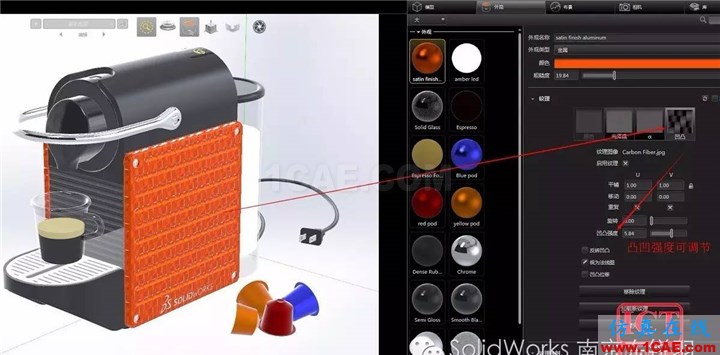

通過凸凹紋理的添加,及凸凹強度的調節,可呈現出我們想要的表面凸凹效果

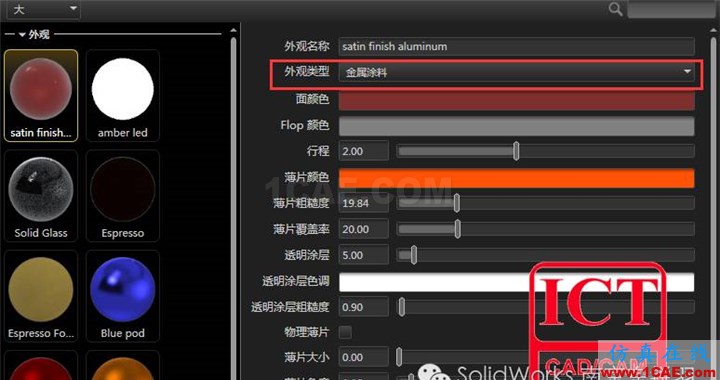

可自定義一外觀類型,自作自己定制化得外觀,并保存起來供以后繼續調用。

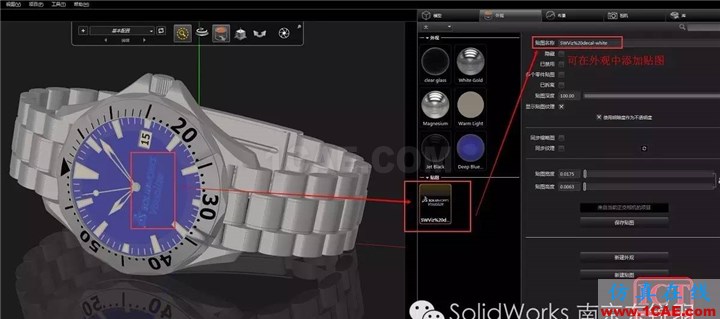

也可根據我們自己的需要,在外觀中添加貼圖

3、更有趣

Visualize給我們帶來極其快速的渲染體驗和極其簡單的界面方便我們操作,與此同時,也很好的做到和SOLIDWORKS集成,記錄SOLIDWORKS中的材質,設計樹,也可同SOLIDWORKS模型實時更新:

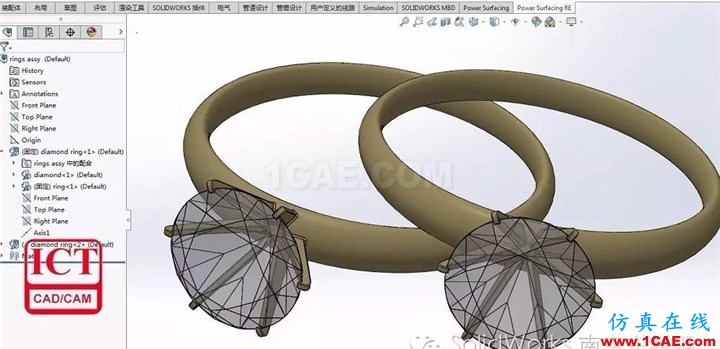

3.1將SOLIDWORKS文件導入到Visualize中:

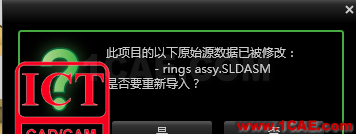

3.2修改SOLIDWORKS界面中的模型,并保存并覆蓋源文件,Visualize界面中模型也會實時更新。
