SOLIDWORKS模具設計之如何抽取“最大外形輪廓線

2016-11-12  by:CAE仿真在線  來源:互聯網

模具設計


抽取產品最大外形輪廓線,這個對于模具設計師而言,相信并不陌生,在UG里面針對這個有“等斜度曲線”功能,在PORE中則有個“側向投影線”功能,這時或許有人不禁會問,那這個在SOLIDWORKS中是怎么做或者用那個功能實現的呢,今天就和大家分享一下最大外型輪廓線在SOLIDWORKS中該如何提取。

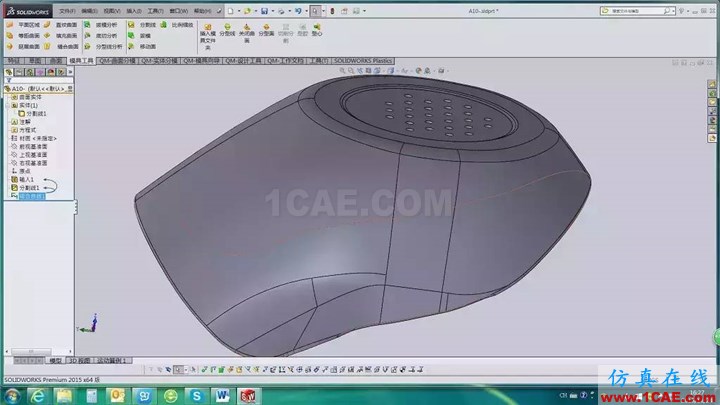

我們來看這個產品,

SOLIDWORKS模具設計之如何抽取“最大外形輪廓線solidworks simulation分析案例圖片1
拔模分析一下,這時會發現產品的分型線都在R角上面。


SOLIDWORKS模具設計之如何抽取“最大外形輪廓線solidworks simulation培訓教程圖片2

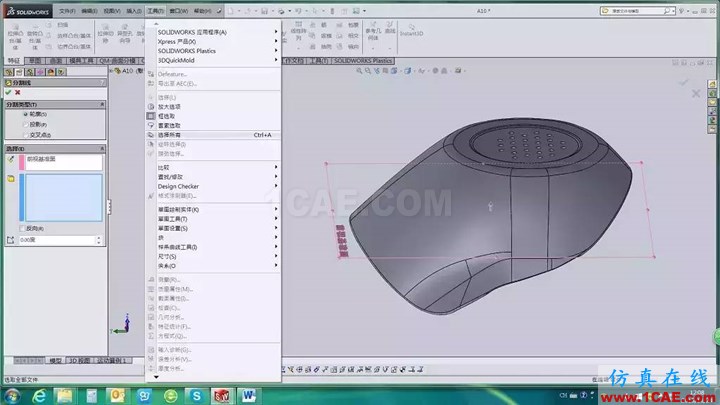

使用“分割線”功能,選中產品所有面,進行最大輪廓分割。(注意選擇分割面的時候不要用鼠標框選,而是使用工具菜單下的“選擇所有”,這樣才能一次全部選中要分割的面)。
SOLIDWORKS模具設計之如何抽取“最大外形輪廓線solidworks simulation培訓教程圖片3

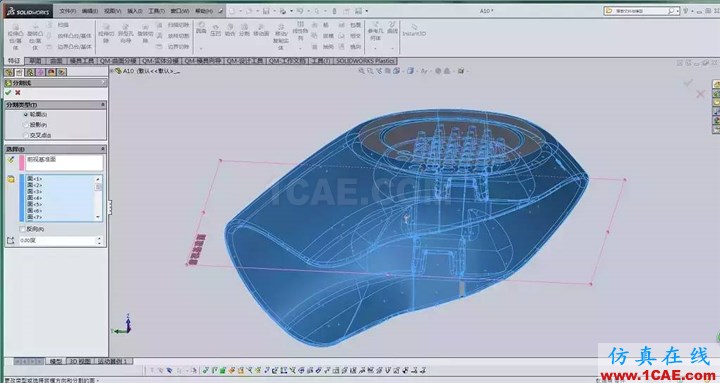

這時,你會發現仍然有一些面沒有選中,但是,你細心就會發現這些沒被選中的面都是平面,因為這是“分割線”自過濾的一種功能,你會發現SOLIDWORKS其實很聰明,它會自動過濾掉不具有分割意義的那些面。
SOLIDWORKS模具設計之如何抽取“最大外形輪廓線solidworks simulation培訓教程圖片4

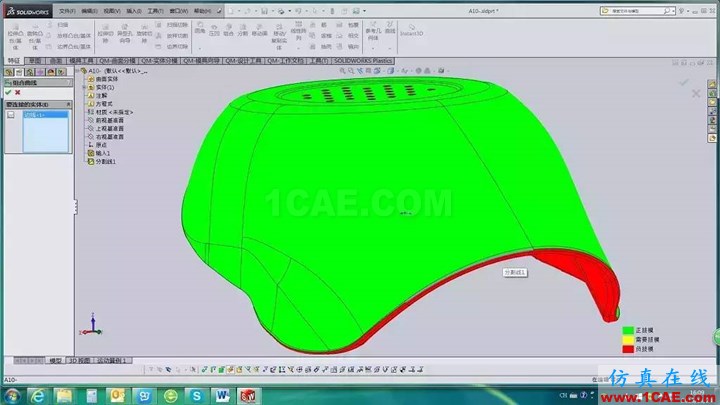

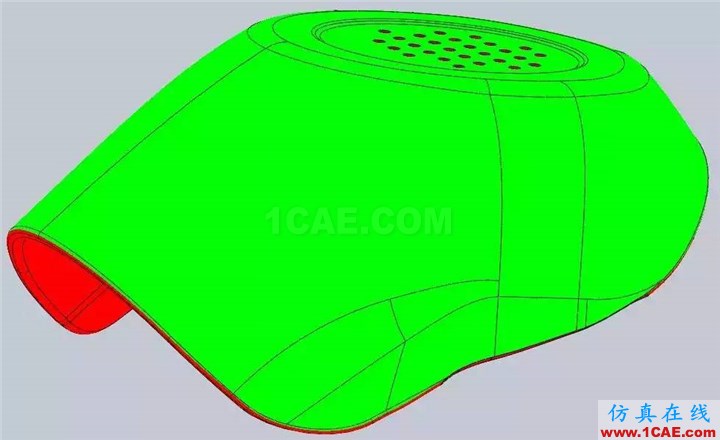

分割完成后,打開拔模分析,這樣可清晰看見前后模的分界線,然后用“組合曲線”逐個選擇剛才的分割邊線,最后打勾,就可以得到整個模型的最大外型輪廓線。
SOLIDWORKS模具設計之如何抽取“最大外形輪廓線solidworks simulation培訓教程圖片5

SOLIDWORKS模具設計之如何抽取“最大外形輪廓線solidworks仿真分析圖片6
