solidworks如何使用投影曲線？

2016-11-27  by:CAE仿真在線  來源:互聯網

投影有兩種形式。一是將草圖投影到模型的面上并在模型的面上形成一條3D曲線,稱為“草圖到面的投影”。二是將兩條位于不同基準面的2D曲線分別投影到共同面上,在擬合成一條3D曲線,稱為“草圖到草圖的投影”,又稱為“二次投影”。下面簡單介紹這兩種曲線。

一、草圖到面的投影

以下圖為例。

方法:

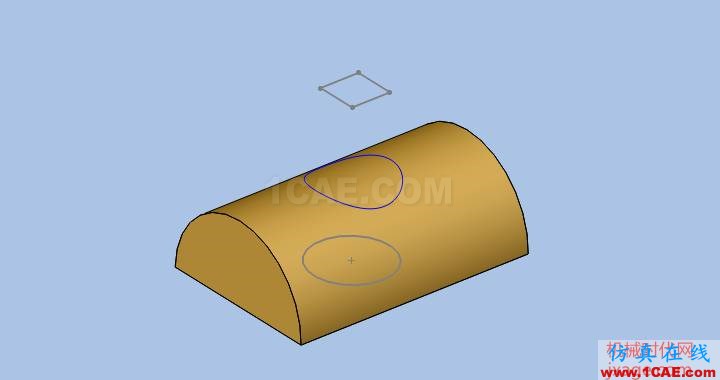

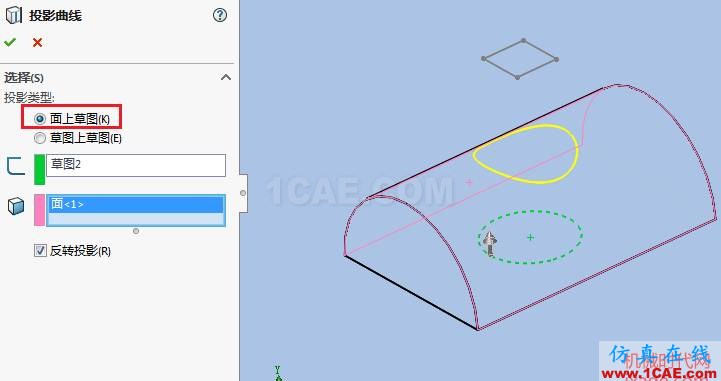

1.點擊【投影曲線】,類型選擇【面上的草圖】,選擇要投影的草圖和投影面,確定好方向,點擊勾號完成。

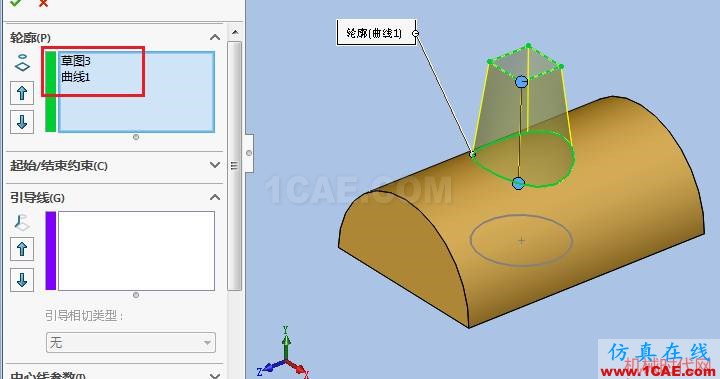

2.

點擊【插入】

3.

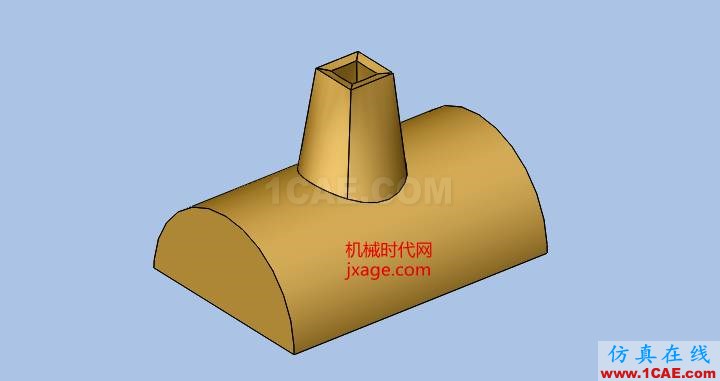

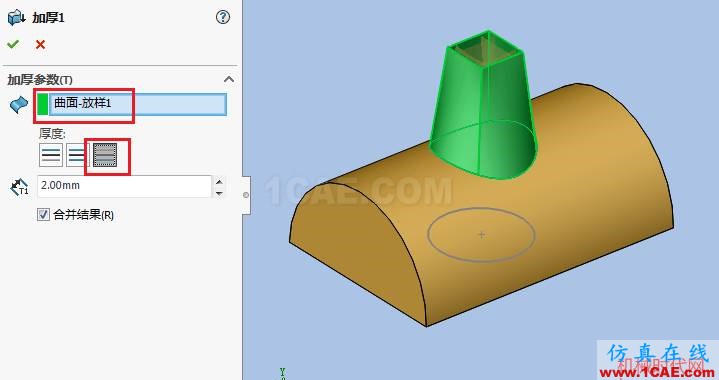

點擊【加厚】,選擇放樣曲面,設置厚度值和方向。

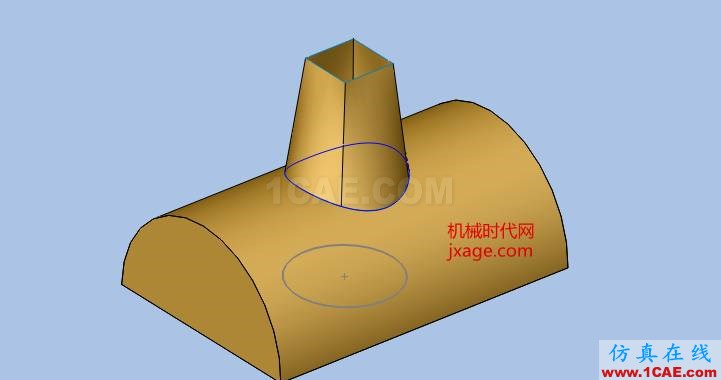

4.

二、草圖到草圖的投影

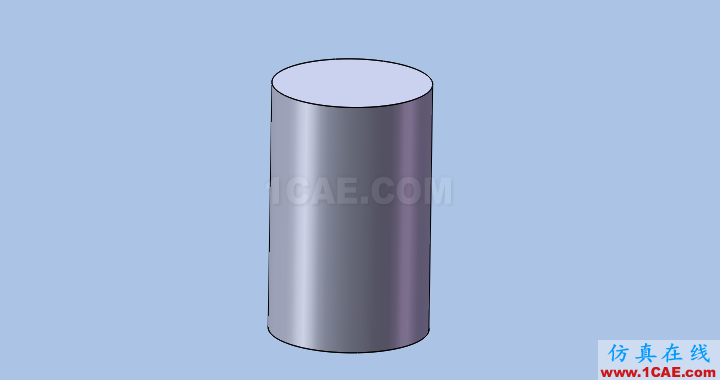

以下圖為例。

方法:

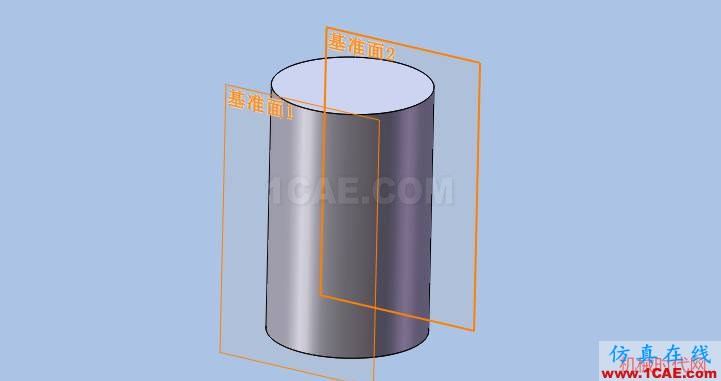

1.新建兩個基準平面。

2.

3.

4.

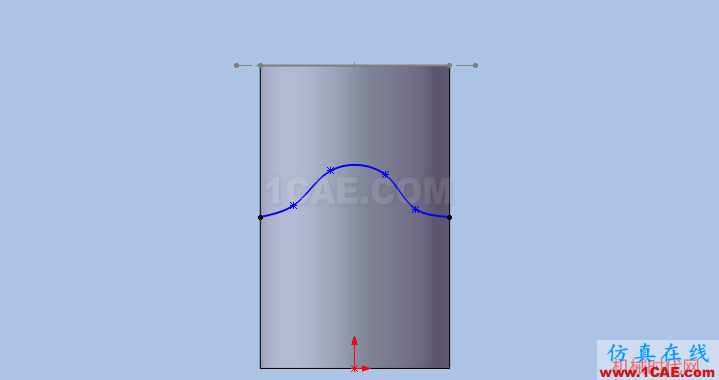

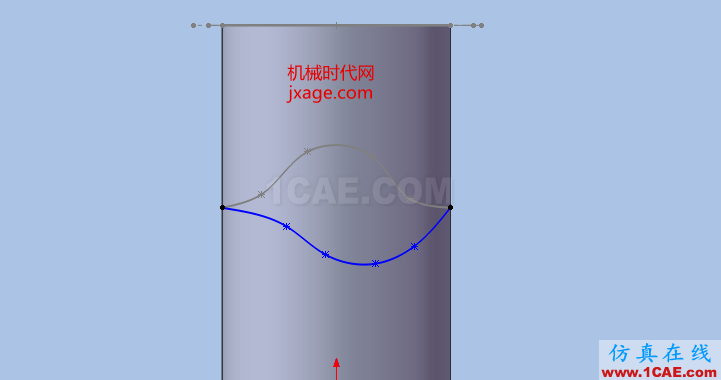

5.在基準面

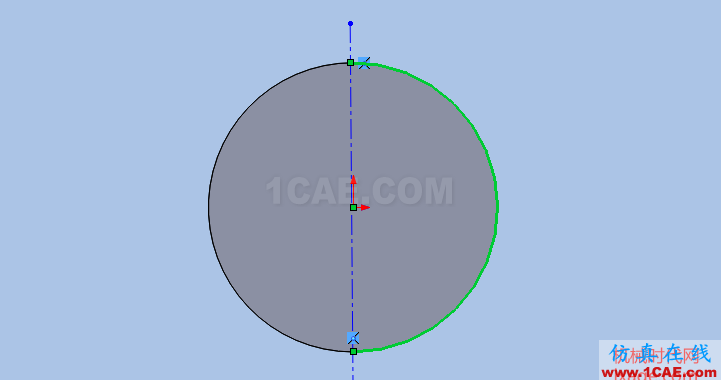

6.在圓柱端面繪制如下的草繪。

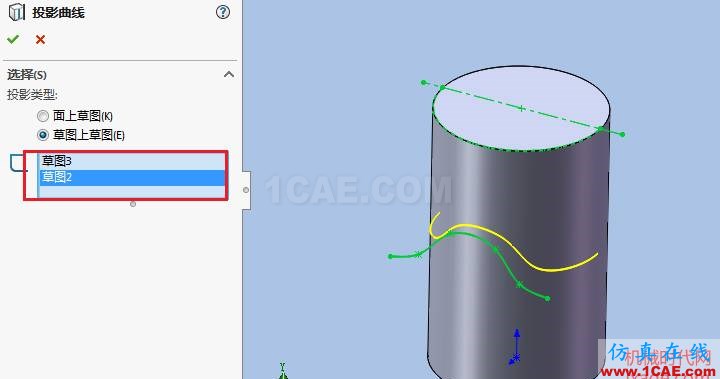

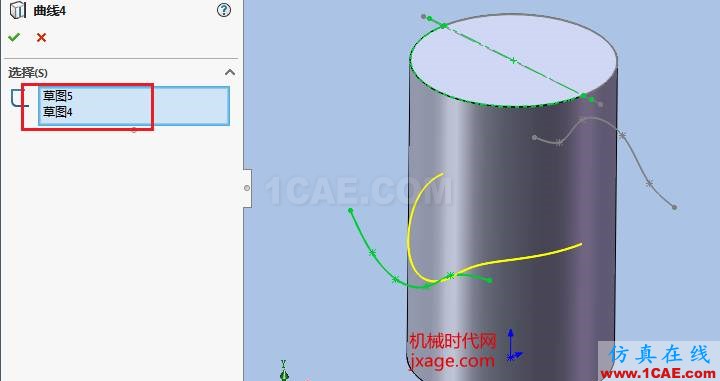

7.點擊【投影曲線】,選擇上面兩條曲線,點擊勾號完成。

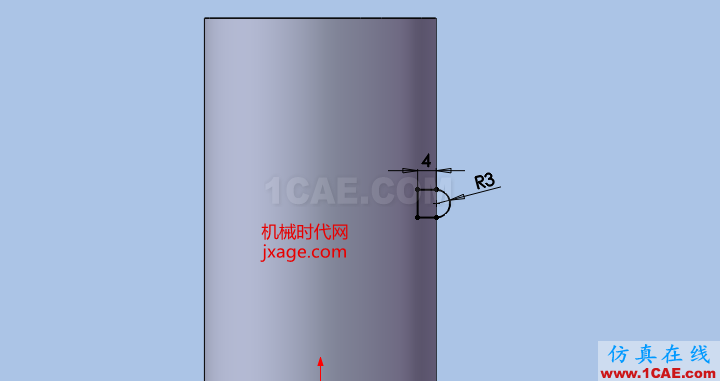

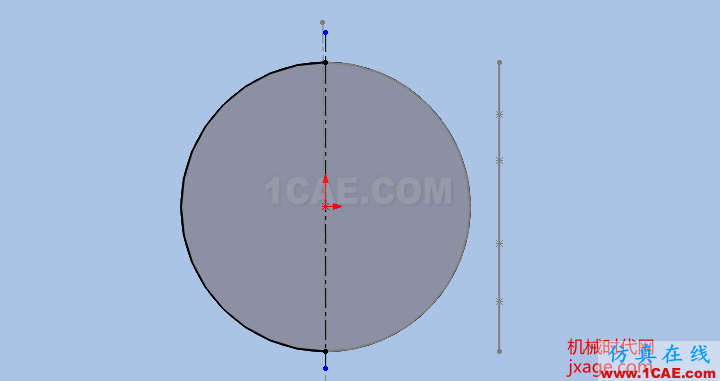

8.點擊草繪,在右視基準面繪制如下草繪作為下一步的掃描輪廓。

9.

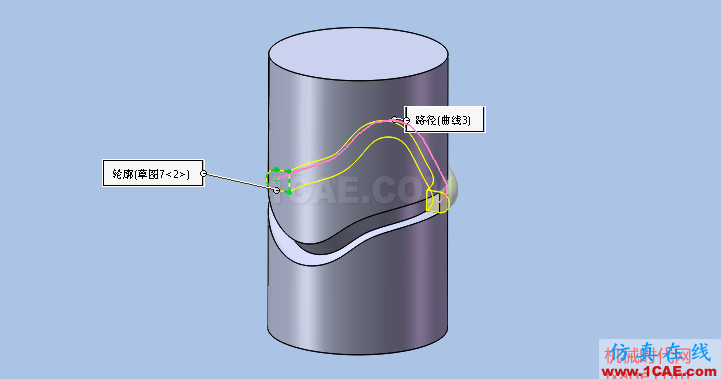

10.點擊掃描切除,創建另一部分的切口。

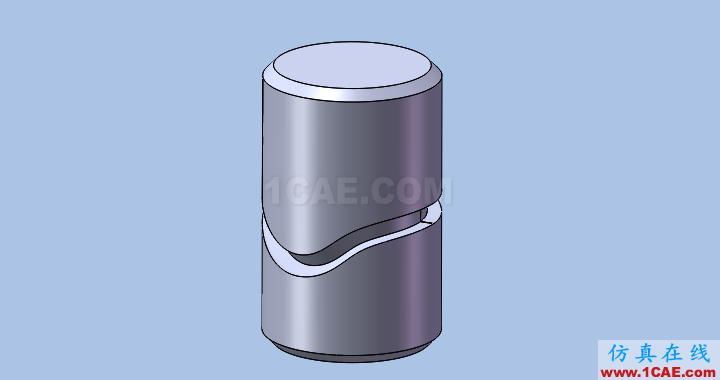

11.倒角
