搜索proe野火版中創建曲面合并
2013-05-25 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線
用戶通常需要將兩個或多個相鄰或相交的曲面面組合并在一起。這將創建一個獨立的合并特征,此特征將單個曲面組合為一個連續的面組。
本文說明相交合并 (Merge as Intersect) 操作。連接合并 (Merge as Join) 操作與之相似,但不同的是曲面不會被裁剪。當兩個曲面有鄰接的單側邊時,應使用連接合并。
在圖 1 描述的示例中,兩個曲面彼此完全相交,并且準備好進行合并
圖 1
按住 CTRL 的同時選擇這兩個曲面,然后單擊“編輯”>“合并”
此時將出現圖 2 所示的操控板
圖 2
確保此操控板配置為合并兩個相交的面組。另請注意此用途的按鈕:控制將保留的被裁剪曲面的側面。

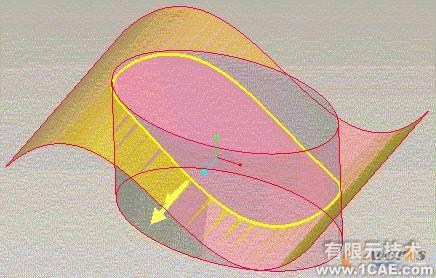

proeNGINEER 將顯示所得到的曲面的預覽幾何,如圖 3 所示(使用線框顯示模式)
圖 3
此時,單擊黃色箭頭以切換將要保留的剖面
在切換這些選擇時,proeNGINEER 將會更新預覽幾何
請參閱圖 4 和圖 5 以查看所得到的不同曲面
圖 4
圖 5
應用并保存對特征所做的更改,然后關閉操控板

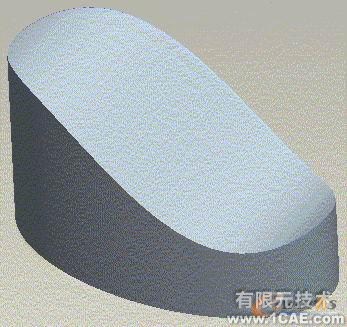

圖6 顯示了完成的特征
圖 6
請務必注意,每次合并兩個面組都會產生一個新的面組特征。面組的父層次結構確定了諸如“編輯定義”和“刪除”之類的命令會如何影響面組。
對于所有合并操作,附加的面組合并在父面組中。在合并完成時,被合并的面組由三個部分組成:兩個提供幾何的曲面,以及一個合并特征,此特征包含曲面相交或連接的信息。原始的曲面因此成為此合并特征的父項。
