搜索教程丨Creo3.0 工程圖中自定義國標球標
2017-01-24 by:CAE仿真在線 來源:互聯網

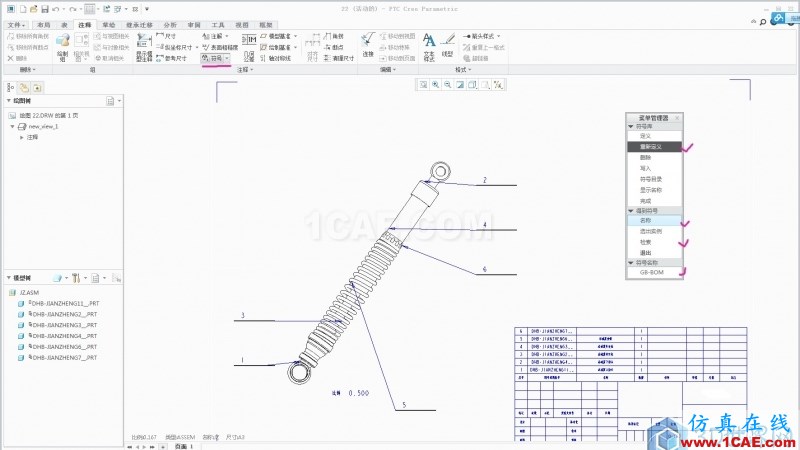

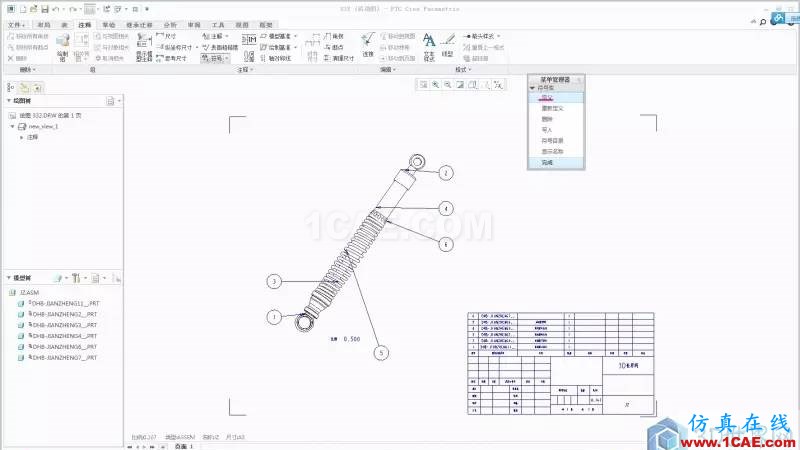

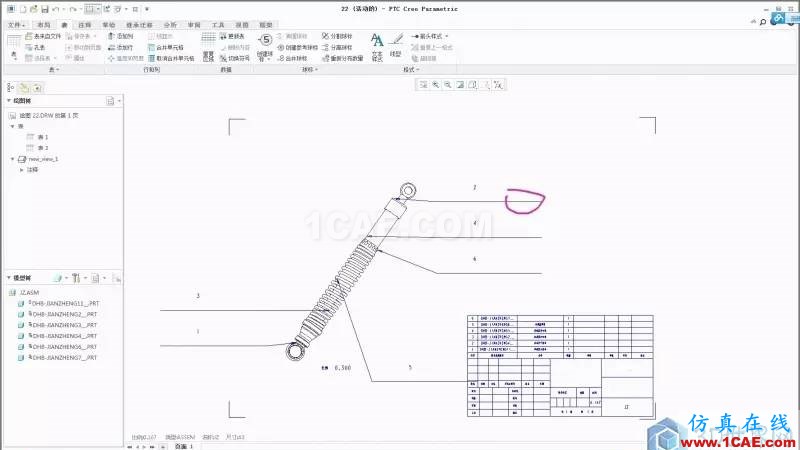

1.如圖系統自帶的圓形球標

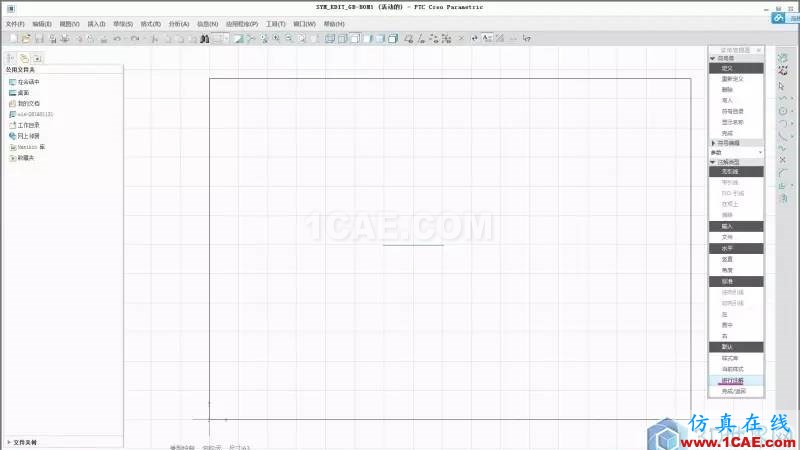

2.進入符號庫,定義新符號gb-bom

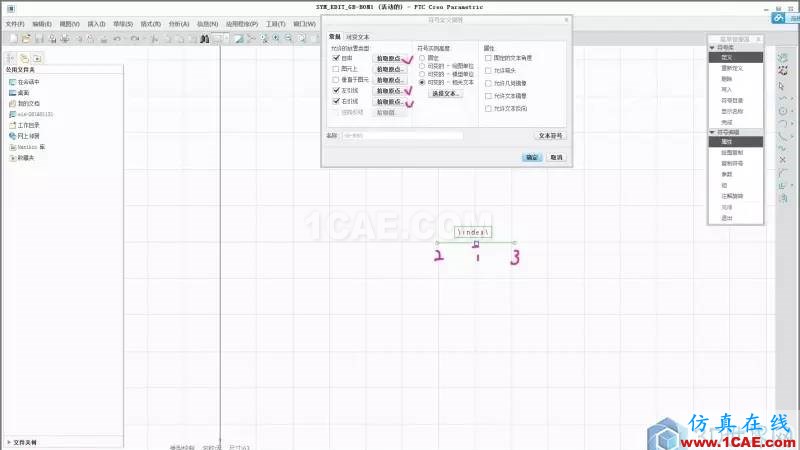

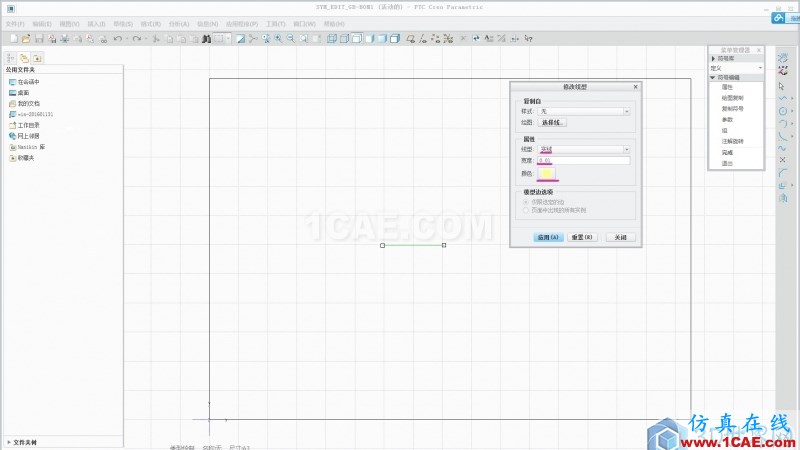

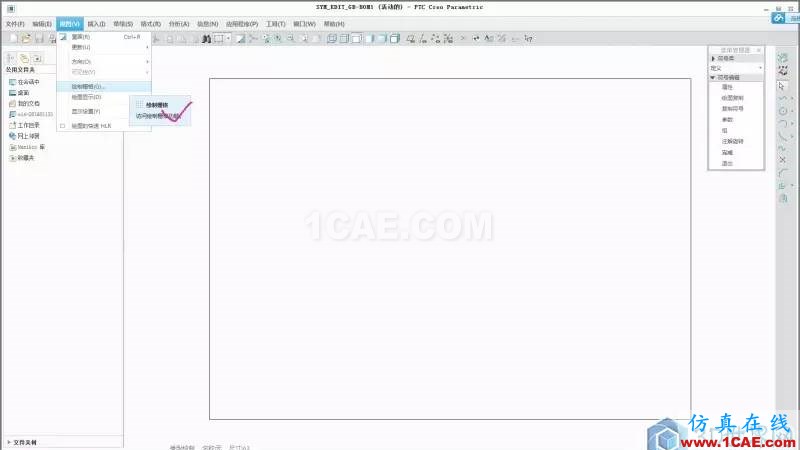

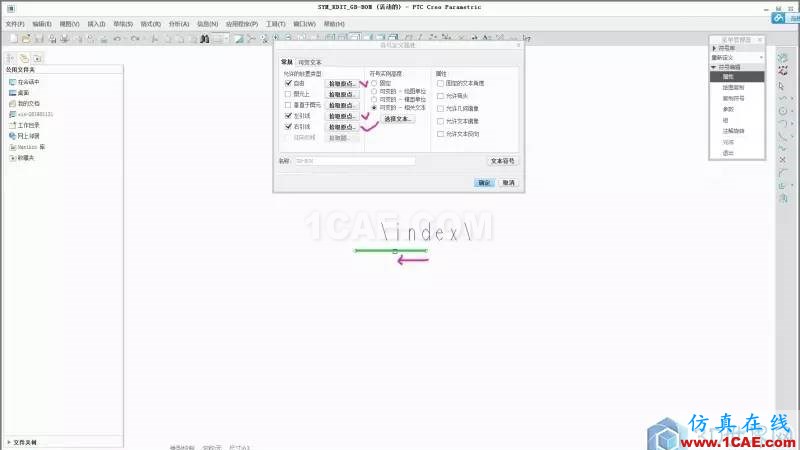

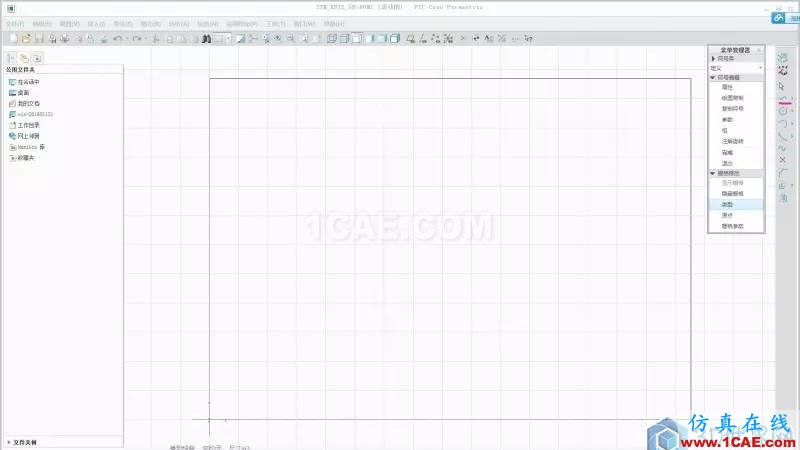

3.顯示柵格繪制球標下劃線,修改線型屬性

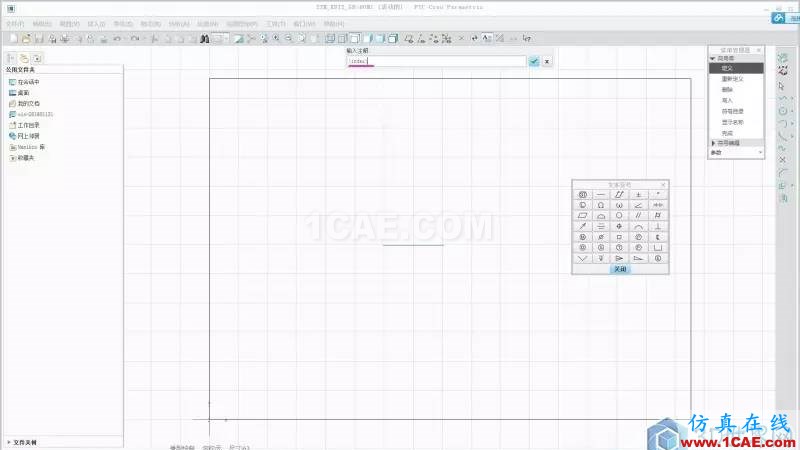

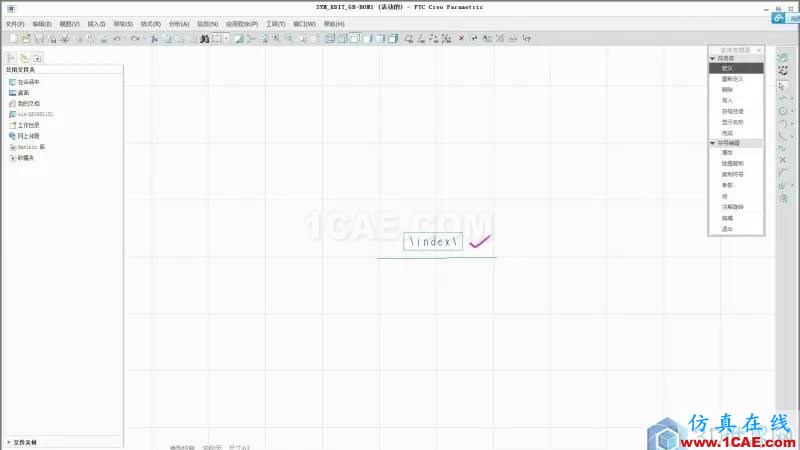

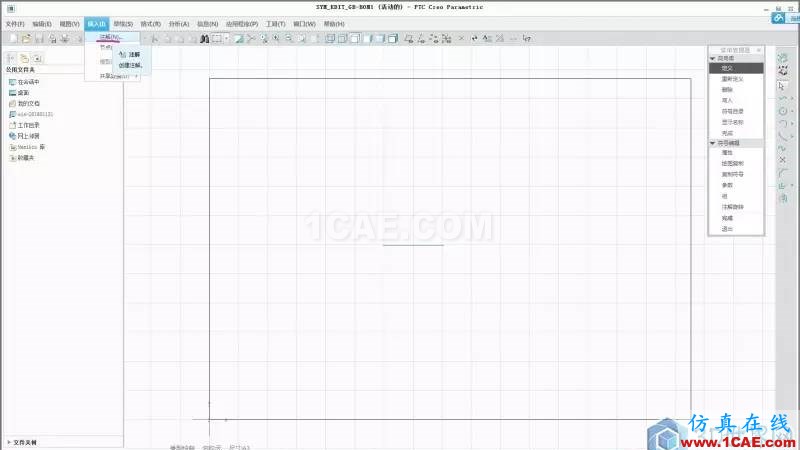

4.插入注釋文本項目,輸入\index\,放置下劃線上面
5.定義符號屬性

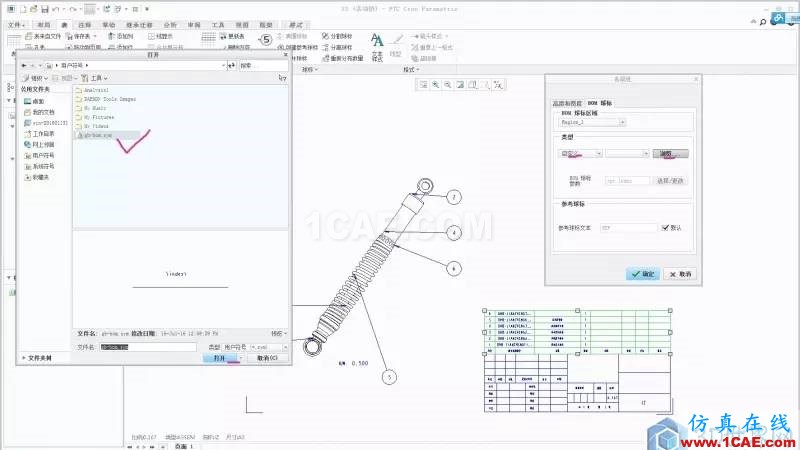

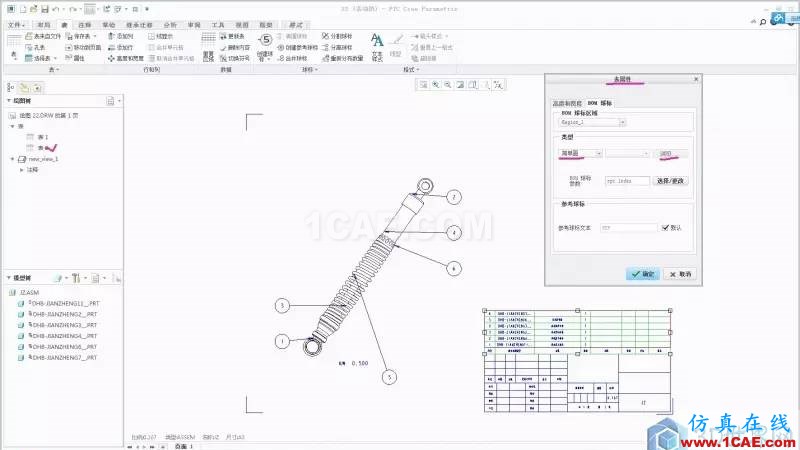

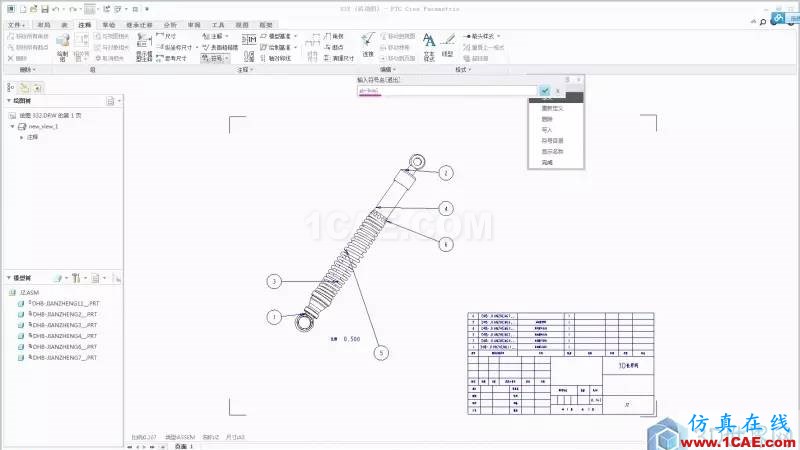

6.在表屬性里面更改球標類型,瀏覽選個符號名gb-bom

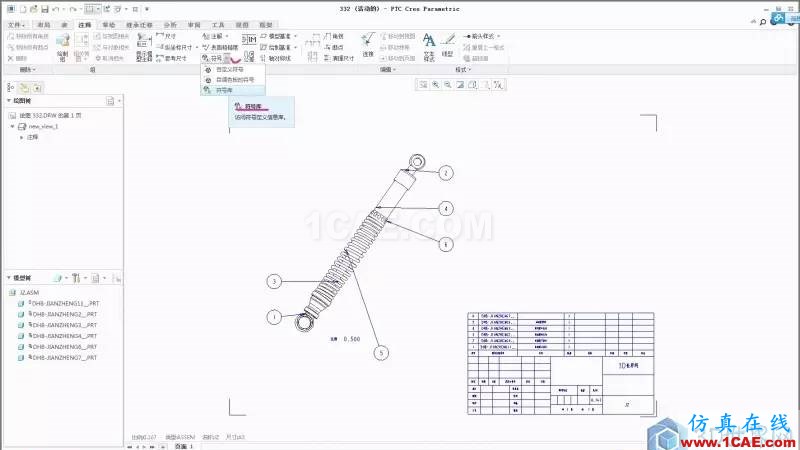

7.如果符號尺寸不合理再進行重新定義-選擇gb-bom文件

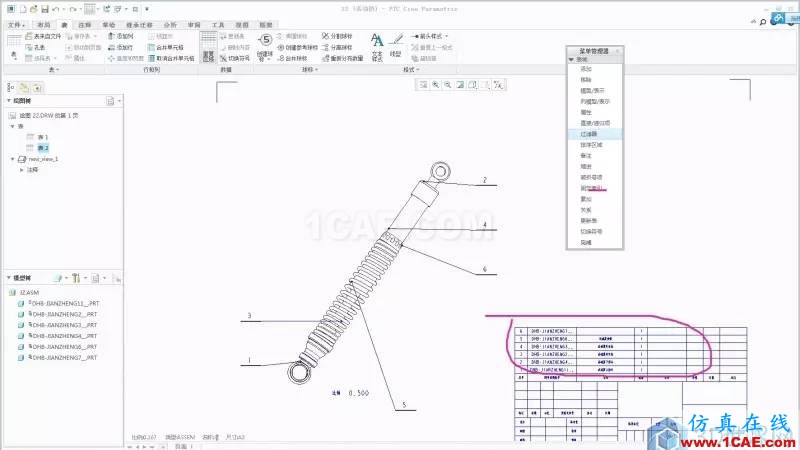

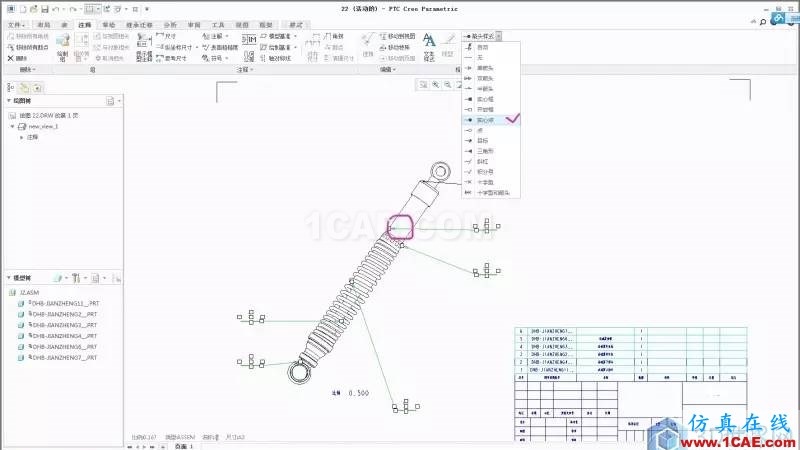

8.由于bom表的順序與標注的較亂,所以需要再次應用固定索引命令
