搜索Creo3.0輪轂造型自動出工程圖簡要教程(上)
2017-01-23 by:CAE仿真在線 來源:互聯網
Creo3.0輪轂造型自動出工程圖簡要教程(圖片太多,建議使用wife的情況下觀看)
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

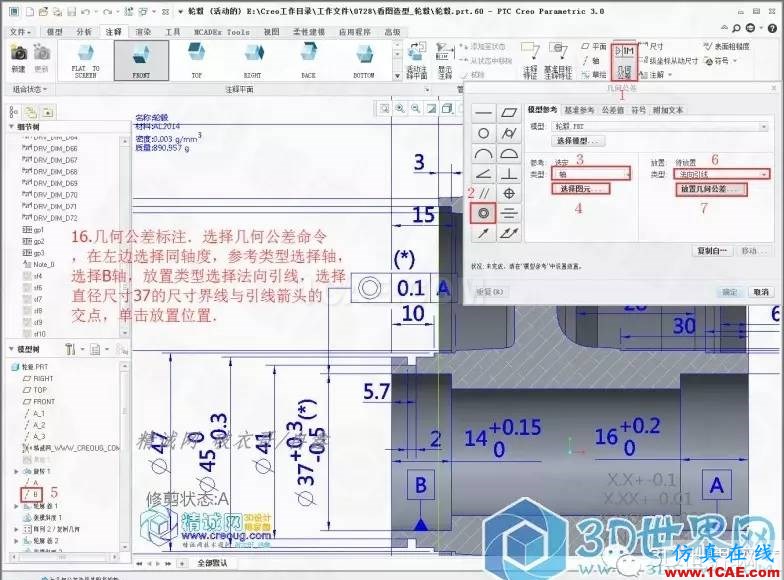

要點:草繪環境尺寸標注及3D環境注釋功能運用
作用:智能出圖
效果圖:

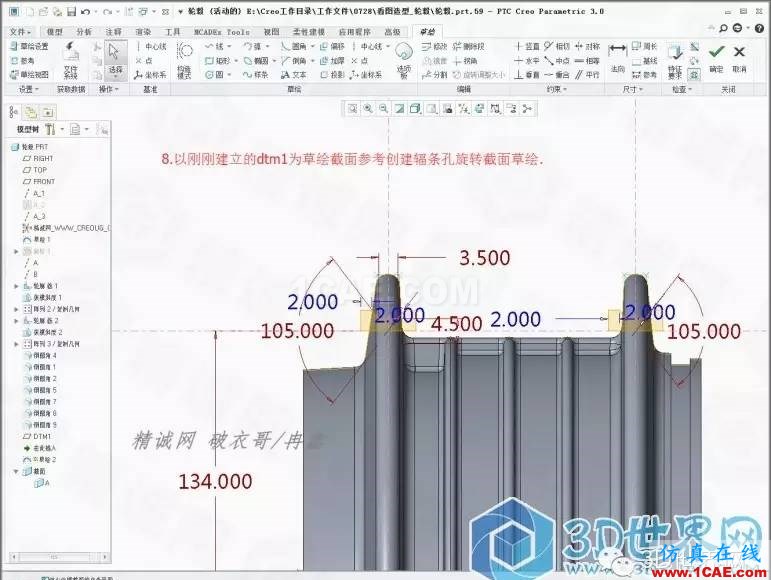

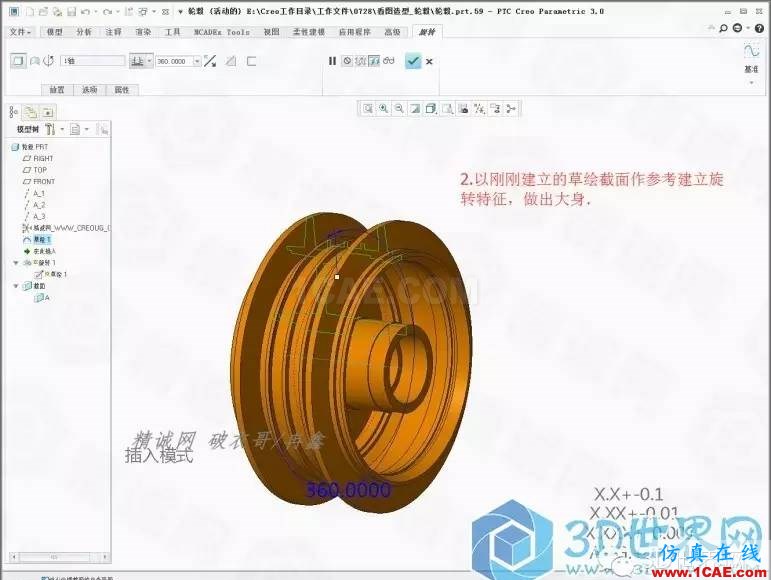

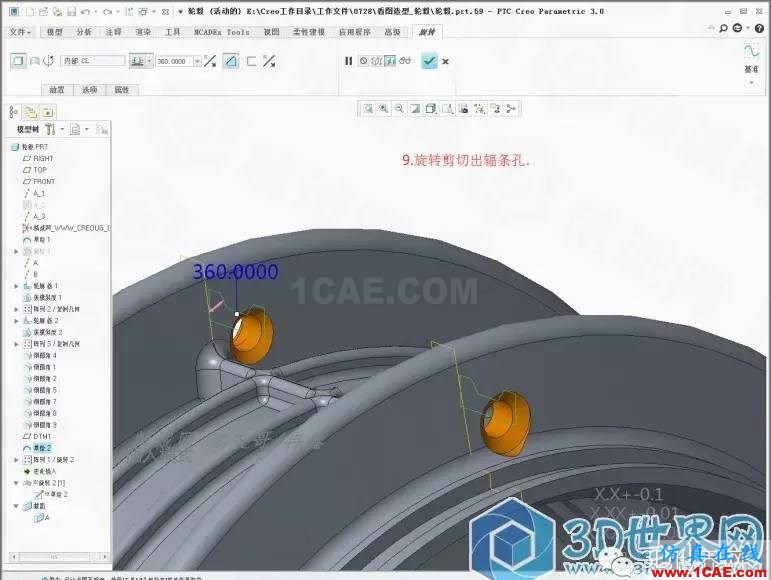

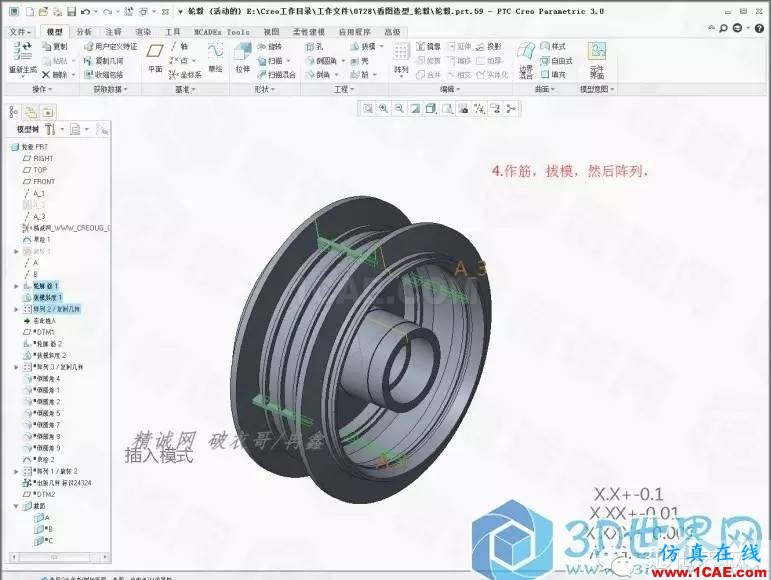

1.觀察輪轂整體外形可發現主體由一個旋轉體構成,那么我們在front基面上草繪一半的
外形截面來旋轉.這里標注尺寸的時候要注意,你工程圖里面需要該截面的哪些尺寸,那
么你現在在構建特征的時候就要標注哪些尺寸,尺寸的類型和位置建議最好跟工程圖中

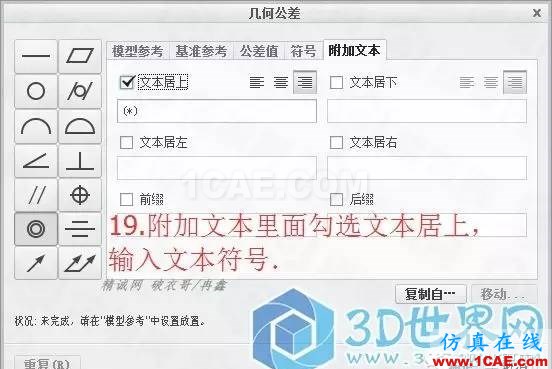

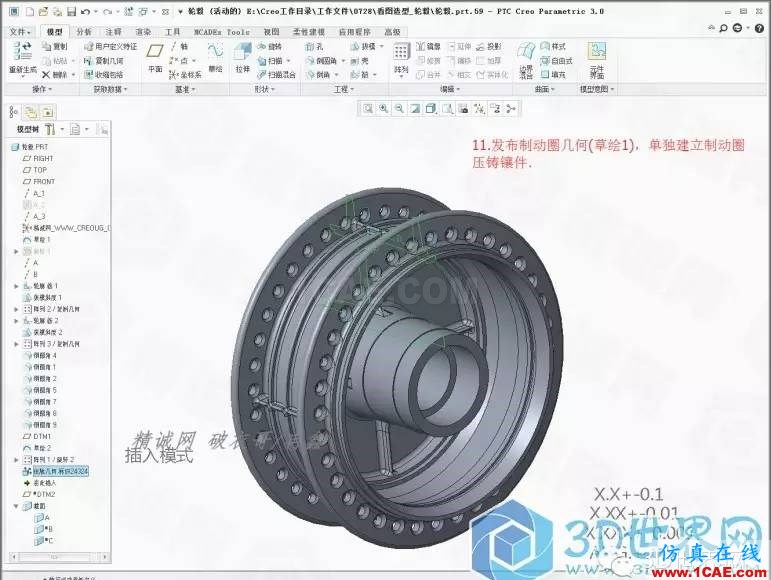

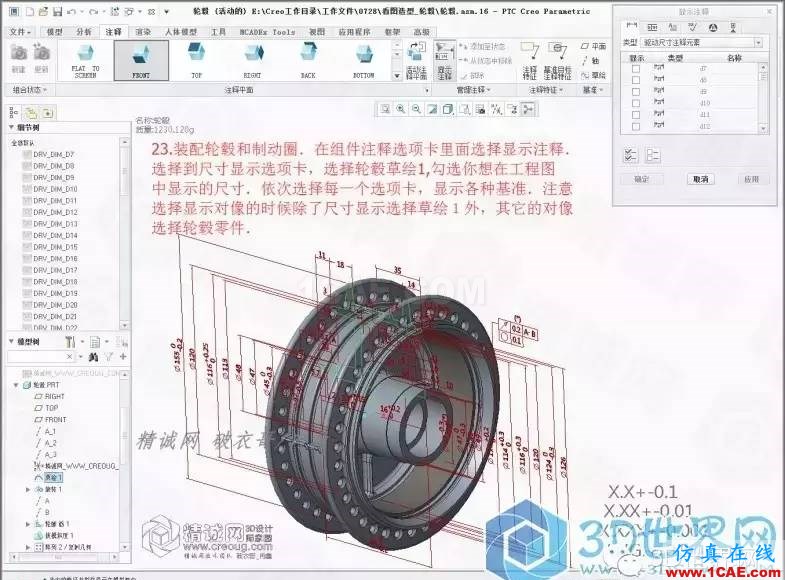

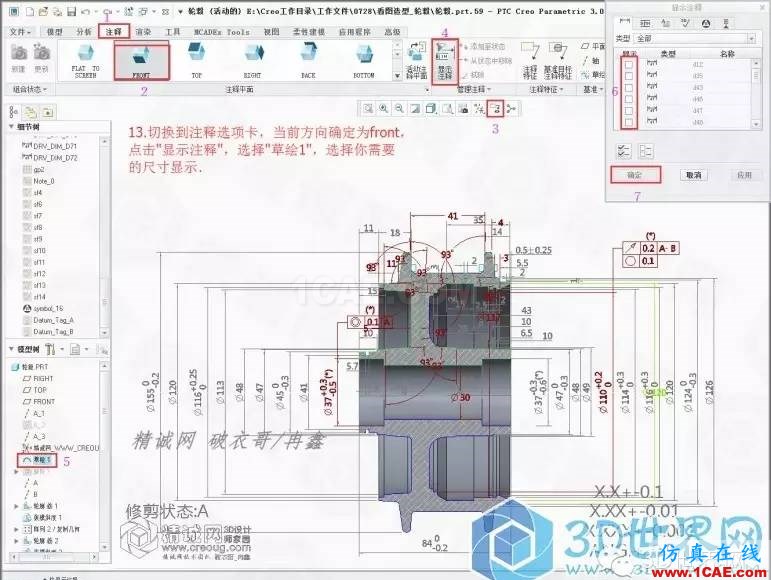

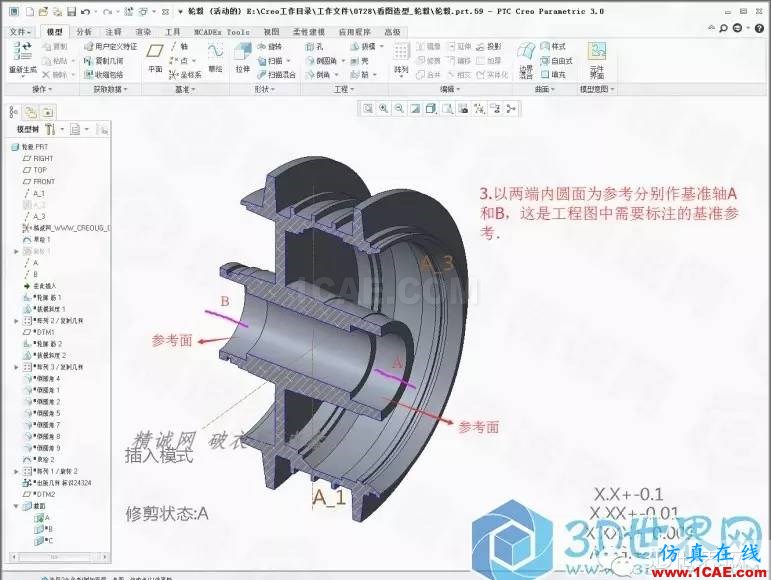

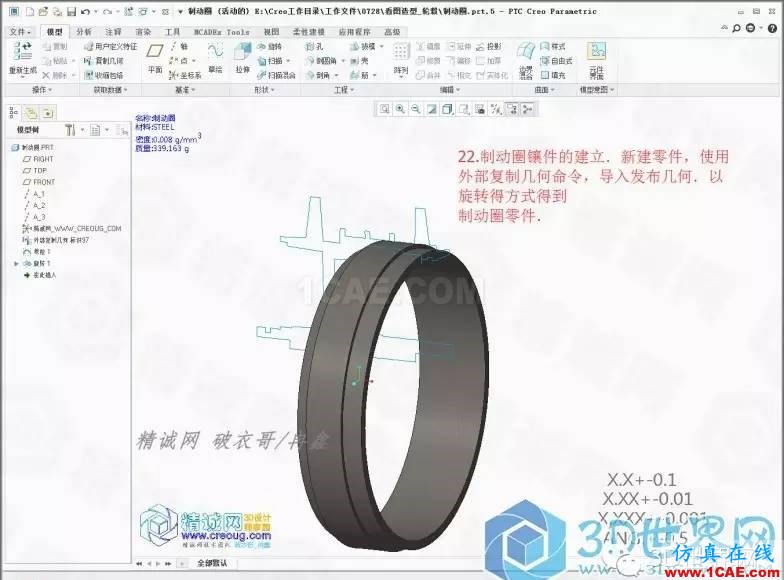

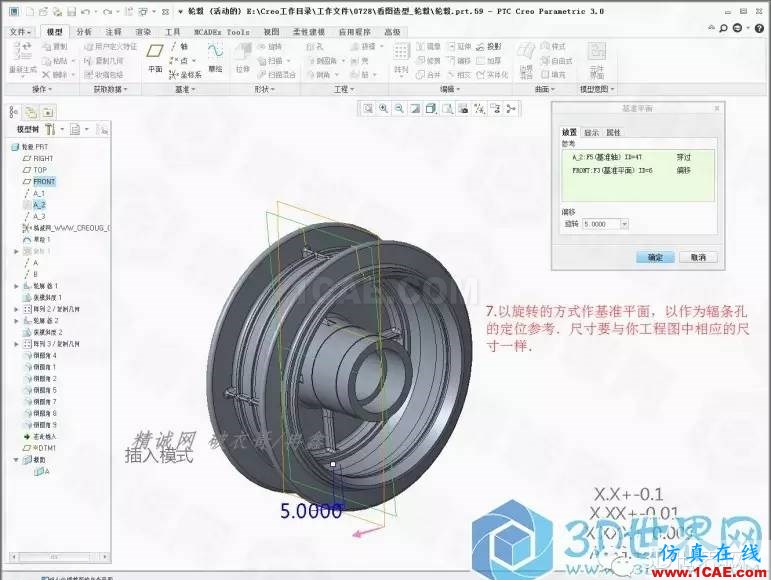

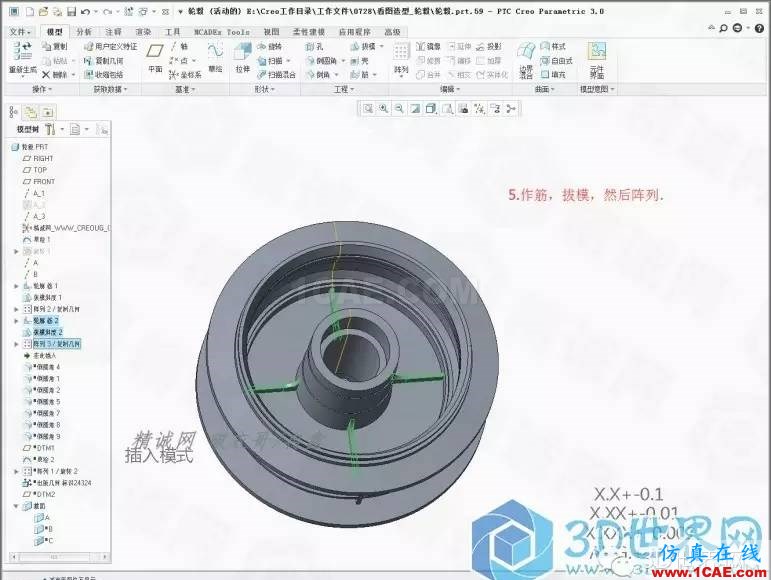

需要的類型和位置一樣,這樣才能最大程度保證自動出圖.尺寸標注過程這里就不詳說了,大家參考提供的pdf.
