Creo 3.0 Parametric 配置選項文件使用說明

2017-01-24  by:CAE仿真在線  來源:互聯網

Creo Parametric 3.0 F000,其配置選項與Creo Parametric 2.0有部分更新,研究PTC Creo® 3.0 Parametric 配置選項configoptions.pdf,再次整理一下自己正在使用的配置選項Config.pro、繪圖選項Iso.dtl以及Creo_Parametric_Customization.ui
有兩點需要說明:
①Creo 3.0的Config.pro中添加這個選項,
measure_dialog_expand yes
!確定測量對話框的默認外觀 (展開或折疊)
指定后測量對話框自動打開,不再折疊,默認是NO即折疊!如圖示:

②在Iso.dtl中添加這個選項,
ignore_model_layer_status no!(繪圖層覆蓋模型)如果設置為"是",在繪圖中將忽略模型中的層狀態設置,可在繪圖中對三維模型層的狀態進行單獨設置。默認值:Iso.dtl中添加該項后,在繪圖內將會按照模型的層顯示狀況,不必再手動改層顯示狀況。方便轉圖

③下圖是Creo_Parametric_Customization.ui界面截圖

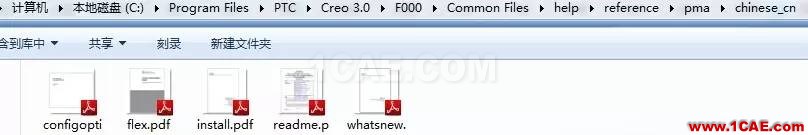

④configoptions.pdf路徑:C:\Program Files\PTC\Creo 3.0\F000\Common Files\help\reference\pma\chinese_cn

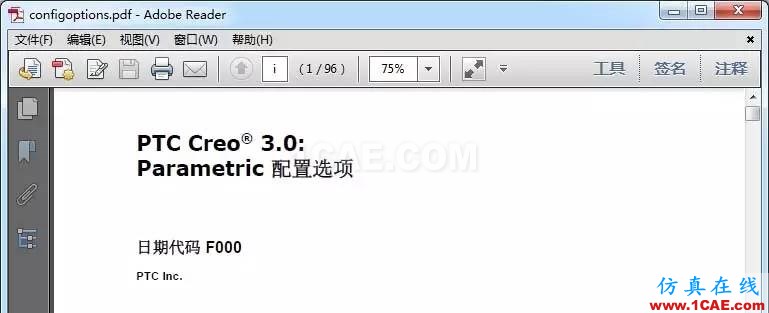

Creo® 3.0 Parametric 配置選項:
Creo_3.0_配置文件使用說明.txt
一、Creo配置文件使用說明
①Config.pro設置項放置路徑:C:\Program Files\PTC\Creo 3.0\F000\Common Files\text,Default config.pro即初始的Config.pro設置文件
②Creo_parametric_customization.ui導入軟件定制界面設置文件,操作方法:文件-選項-窗口設置-導入窗口設置。加載到緩存文件路徑C:\Users\chncgn\AppData\Roaming\PTC\ProENGINEER\Wildfire\.wf\.Settings
③A4_drawing.drw.1工程圖模板放置路徑:C:\Program Files\PTC\Creo 3.0\F000\Common Files\templates
④Iso.dtl繪圖屬性配置文件,放置路徑C:\Program Files\PTC\Creo 3.0\F000\Common Files\text,Default iso.dtl即初始的繪圖屬性配置文件...........更多請下載原文件
