Creo外觀著色與貼圖

2016-11-26  by:CAE仿真在線  來源:互聯網

一、外觀著色

單擊“視圖”選項卡切換工具欄,再單擊按鈕彈出外觀庫菜單,如下圖所示。

對零件外觀著色的的主要步驟如下:

1.單擊【外觀庫】按鈕并選取“我的外觀”中系統提供的任意顏色模型球。

2.在圖形窗口右下角的類型選取列表中拾取“零件”選項,如下圖。

3.選取圖形窗口中的幾何零件實體,如下圖所示。

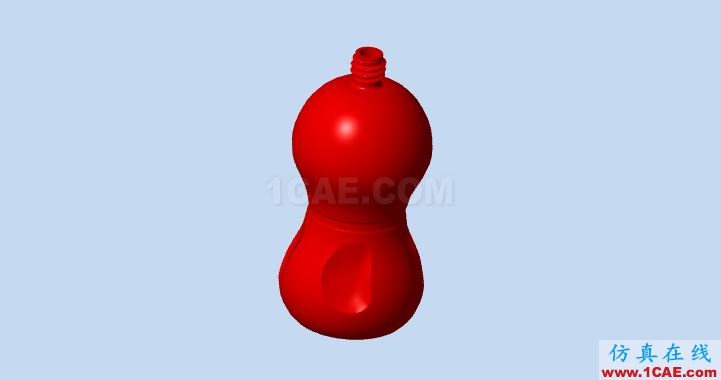

4.單擊鼠標中鍵即可完成對當前的零件的顏色設置。

5.再次展開外觀庫并單擊【清除外觀】按鈕,選取當前的零件,單擊鼠標中鍵確定操作后系統即可清除零件的外觀。

關于外觀顏色設置的選取類型說明如下。

全部:系統默認選項,可根據用戶選取的對象自動判斷選取的類型。

曲面:選取此類型時,系統即可對幾何體的某一個指定的面進行著色渲染。

面組:選取此類型時,用戶將只能選擇圖形窗口中的合并面組為外觀著色對象。

目的面組:選取此類型時,用戶將只能選取幾何體上指定的一系列面為外觀著色對象。

零件:選取此類型時,系統將自動判斷指定對象所在的鄰居,并選取零件實體的所有外觀曲面。

二、外觀貼圖

在外觀庫中選取“更多外觀”或者“外觀管理器”命令,用戶可在彈出的“外觀編輯器”或者“外觀管理器”對話框中當前的幾何對象進行貼圖處理。以下圖為例簡單介紹。

1.在外觀庫中單擊更多外觀命令,系統即可彈出外觀編輯器命令。

2.定義貼圖。

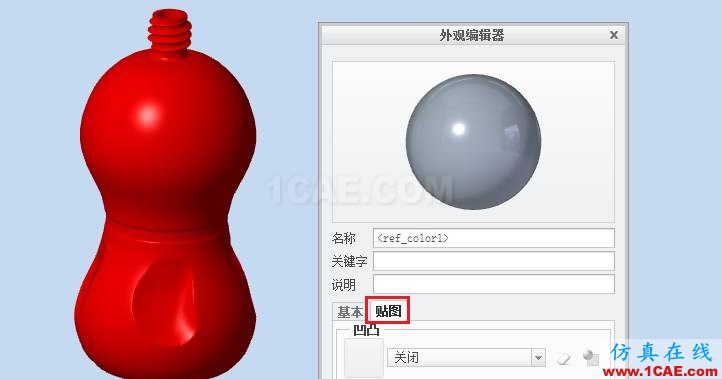

1)單擊“貼圖”選項卡切換對話框。

2)在“貼花”列表中選取圖像選項。

3)單擊“貼花”區域中的矩形框,如圖所示。

4)在系統彈出路徑選取的“打開”對話框中選取需要使用的圖片,并單擊“打開”按鈕。

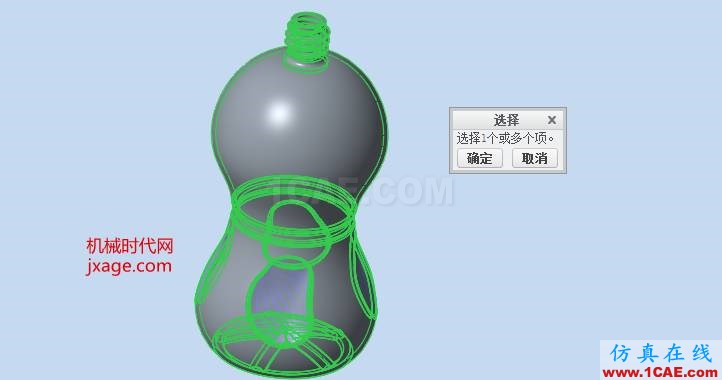

3.單擊“外觀編輯器”中的按鈕完成貼圖,選取圖像窗口中的實體表面為貼圖的附著面。

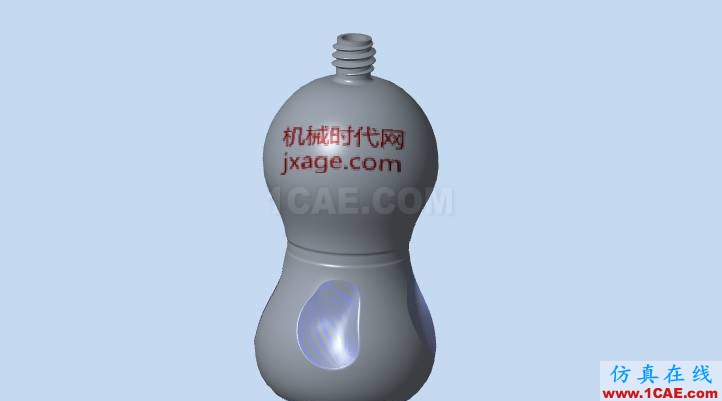

4.單擊鼠標中鍵完成。
