常見儀表原理，這些動圖讓你看個明白

2017-07-17  by:CAE仿真在線  來源:互聯網

一、溫度儀表原理

1.薄膜熱電偶的結構

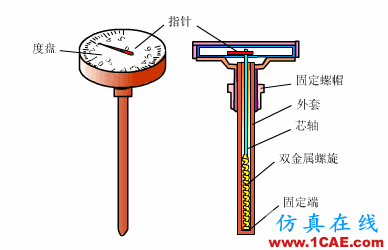

2.固體膨脹式溫度計

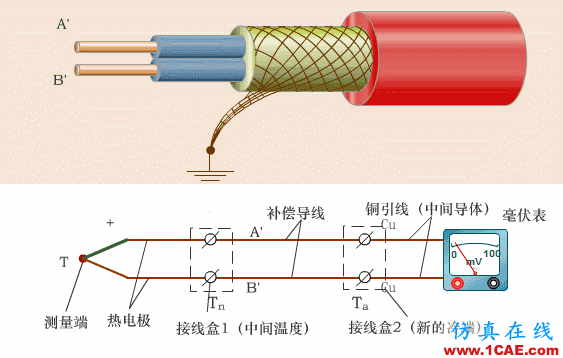

3.熱電偶補償導線的外形圖

4.熱電偶溫度計

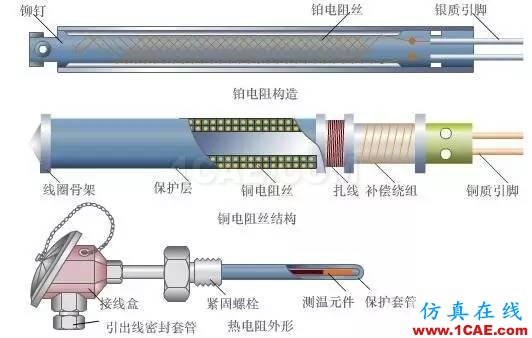

5.熱電阻的結構

二、壓力儀表原理

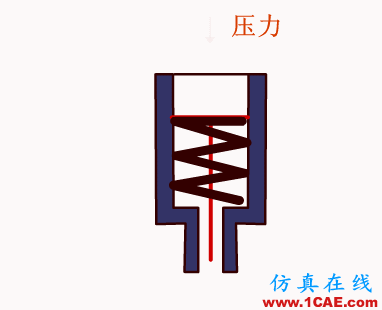

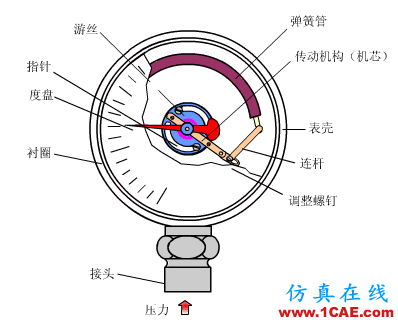

1.彈簧管式壓力儀表

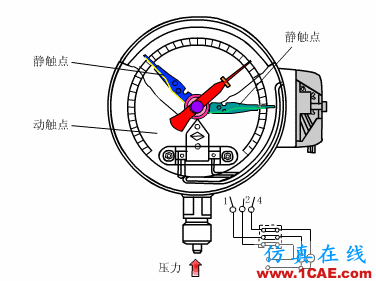

2.電接點式壓力儀表

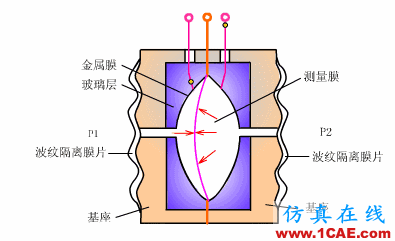

3.電容式壓力傳感器

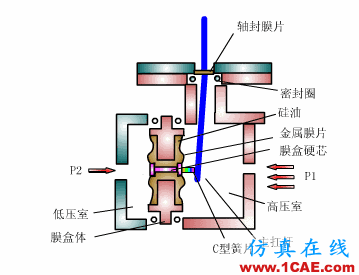

4.膜盒式壓力傳感器

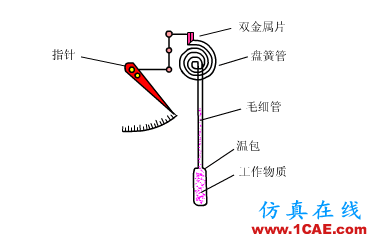

5.壓力式溫度計

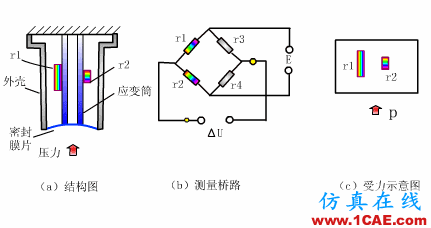

6.應變式壓力傳感器

三、流量儀表原理

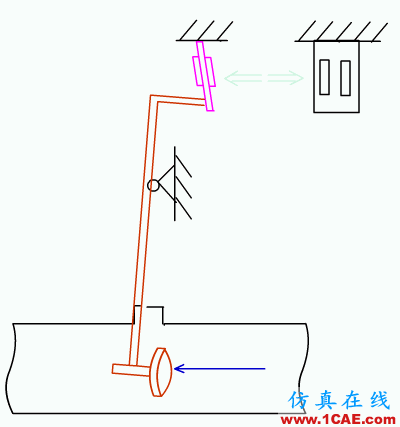

1.靶式流量計

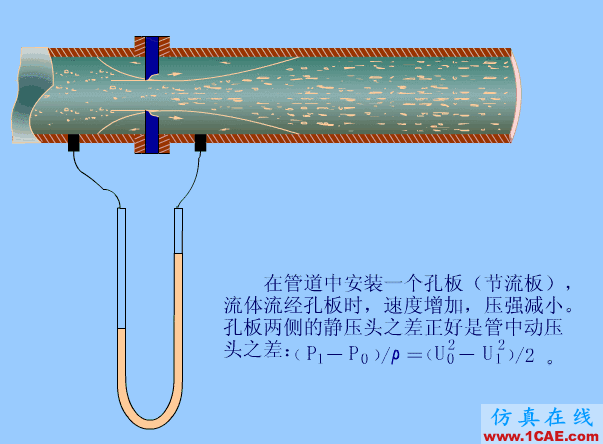

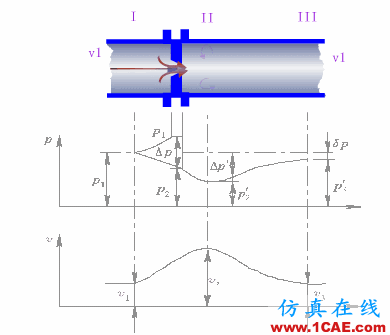

2.孔板流量計

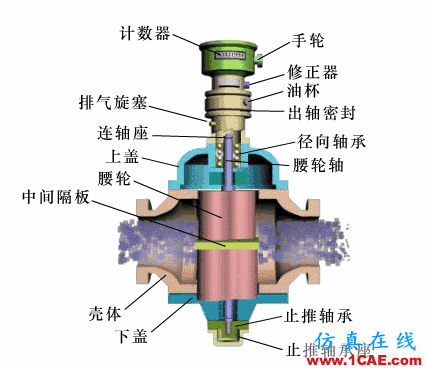

3.立式腰輪流量計

4.噴嘴流量

5.容積式流量計

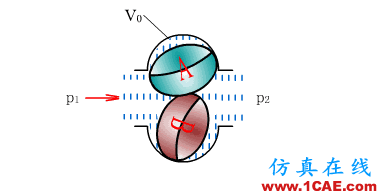

6.橢圓齒輪流量計

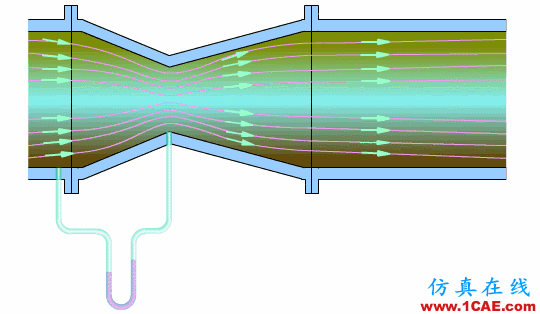

7.文丘里流量計

8.渦輪流量計

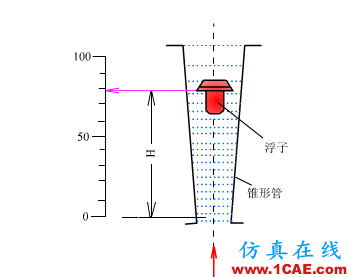

9.轉子式流量計

四、液位儀表原理

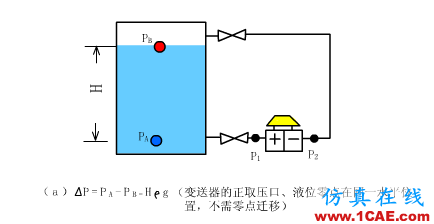

1.差壓式液位計A

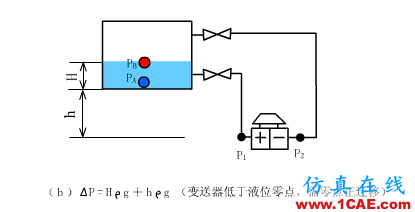

2.差壓式液位計B

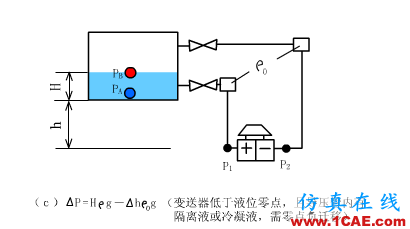

3.差壓式液位計C

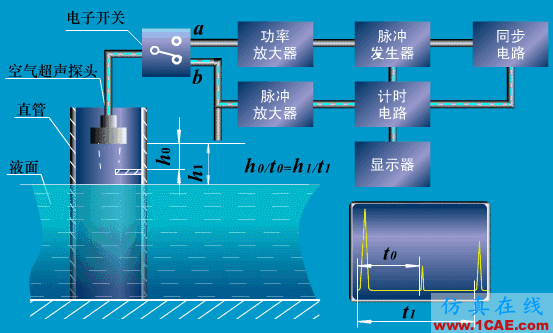

4.超聲波測量液位原理

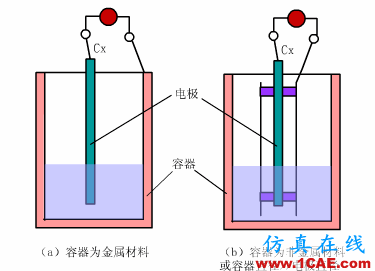

5.電容式液位計

五、閥門原理

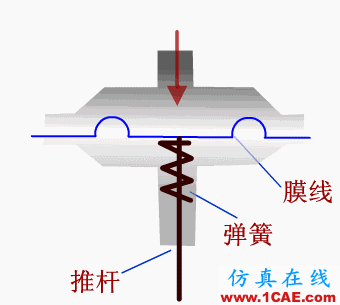

1.薄膜執行機構

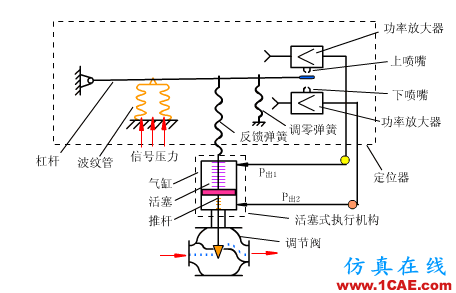

2.帶閥門定位器的活塞式執行機構

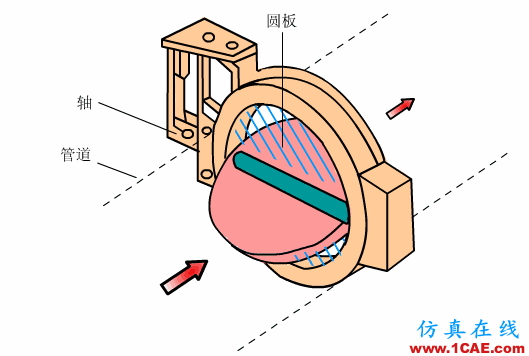

3.碟閥

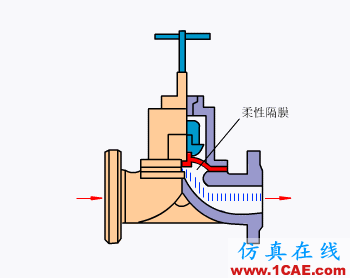

4.隔膜閥

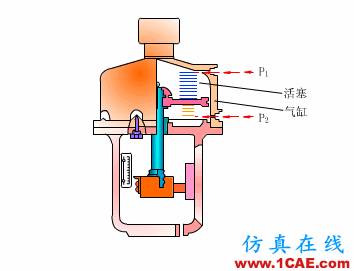

5.活塞執行機構

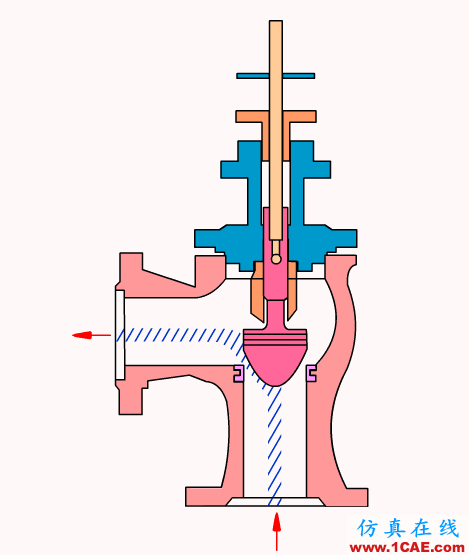

6.角型閥

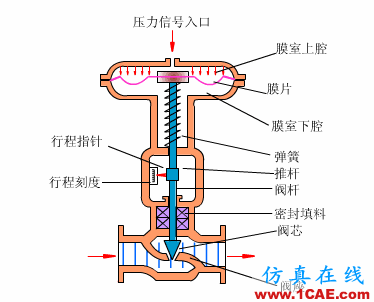

7.氣動薄膜調節閥

8.氣動活塞式執行機構

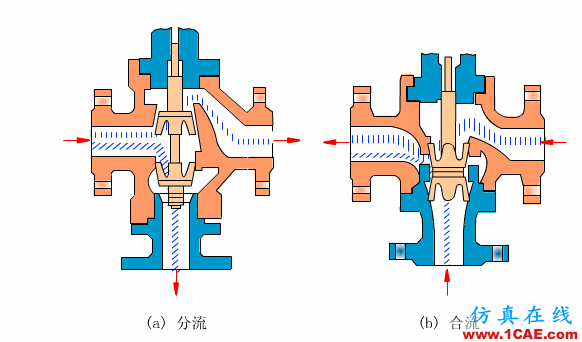

9.三通閥

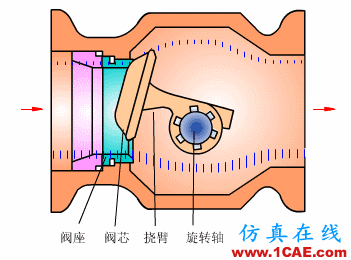

10.凸輪撓曲閥

11.直通單座閥

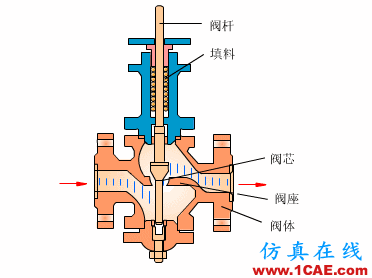

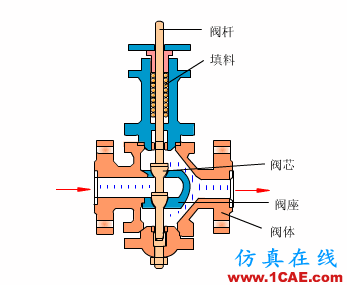

12.直通雙座閥

六、控制原理

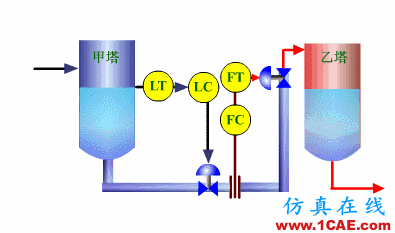

1.串級均勻控制

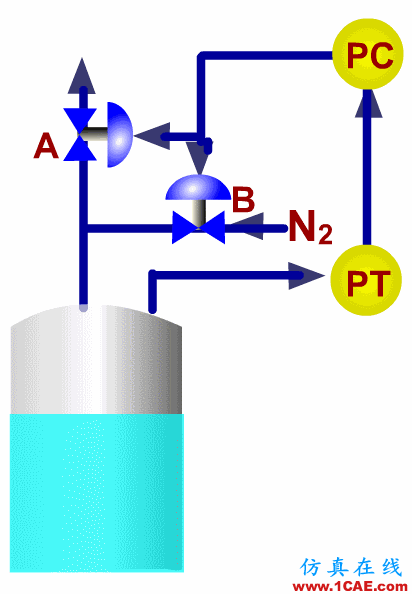

2.氮封分程控制

3.鍋爐控制

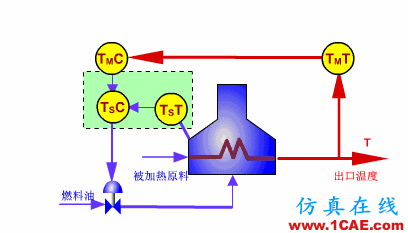

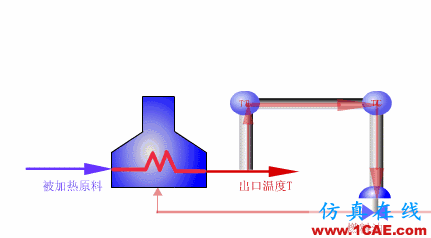

4.加熱爐串級

5.加熱爐溫度測量

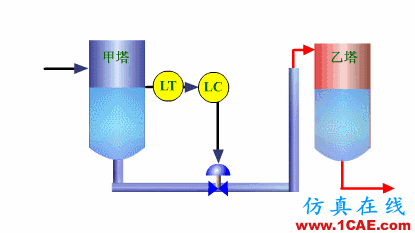

6.簡單均勻控制

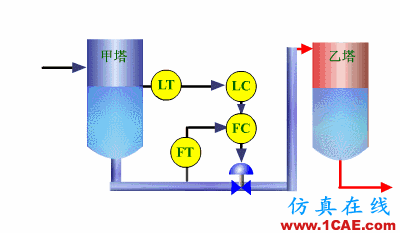

7.均勻控制

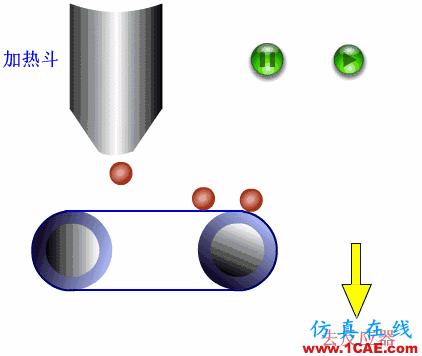

8.物料傳送

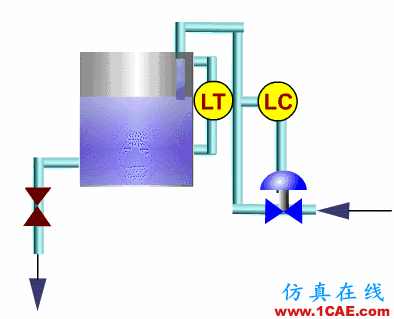

9.液位控制

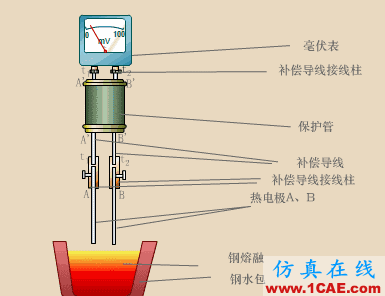

10.用侵入式熱電偶測量熔融金屬的原理

來源:儀控工程網(ID:bogongwang)

出處:https://mp.weixin.qq.com/s/KXapLopD7wEuE0S3l9RPSw
