1前言
排風風機設備銘牌參數如:
2016年2月18在給排風機2#做振動檢測時發現皮帶輪側頻譜有異常變化,在皮帶輪側水平向速度譜出現較大轉頻及諧頻,對比上次檢測2016年1月14日明顯增多增大,可以確定有旋轉松動現象,結合現場給出的故障報告為軸承跑套。
圖(1)
各檢測點分布如上:
2故障分析

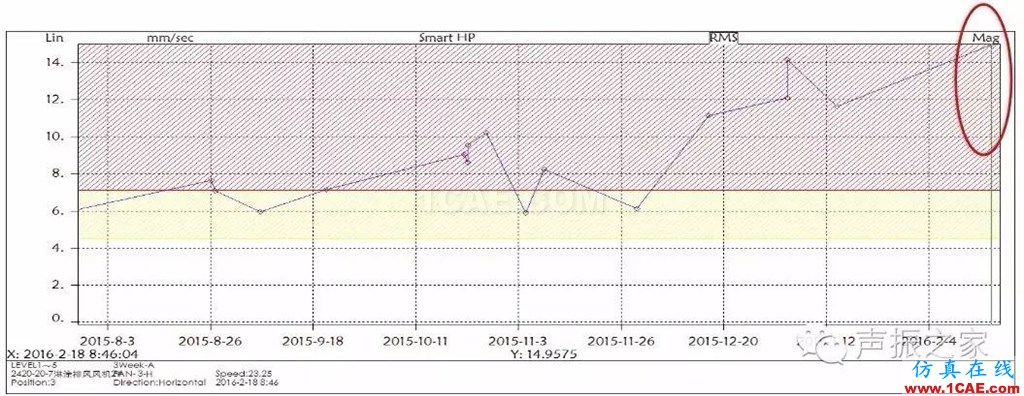

風機F3水平向振動趨勢檢測趨勢,趨勢持續上升,振動數值如下:
圖(2)

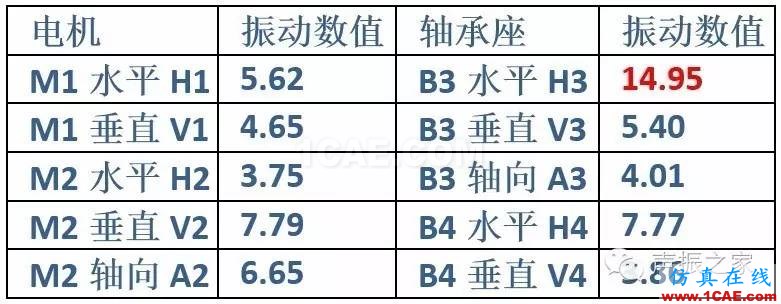

各測點振動數值如下:(振動數值單位mm/sec)
頻譜分析:

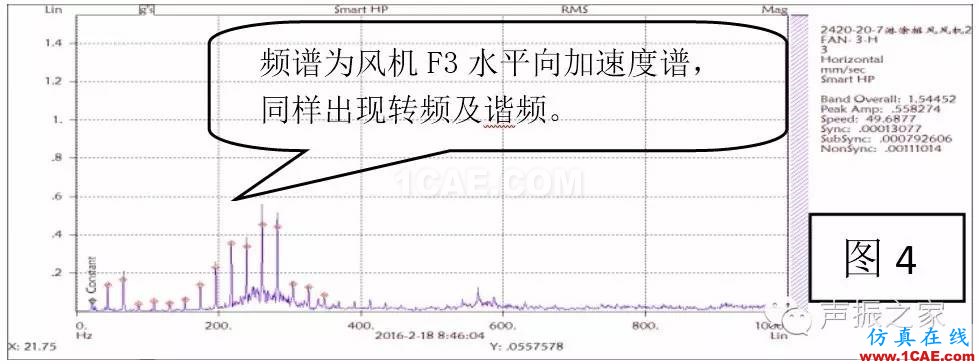

頻譜為風機F3水平向加速度譜,同樣出現轉頻及諧頻。
頻譜為風機F3水平向速度譜,頻譜中出現轉頻及2-16倍諧頻,有旋轉松動現象,軸承可能有跑圈現象。
圖3、4是風機F3測點水平向速度與加速度頻譜,速度頻譜中出現轉頻及2-16倍的諧頻,這些諧頻是機械響應中的脈沖和截斷的結果。加速度頻譜同樣出現轉頻及諧頻,說明F3測點有松動現象(旋轉松動),這種情況軸與軸承過盈不足有關,軸承可能存在跑圈導致軸承檔磨損。
結論:
軸承有跑圈現象,軸承檔可能磨損。
3拆檢與維修

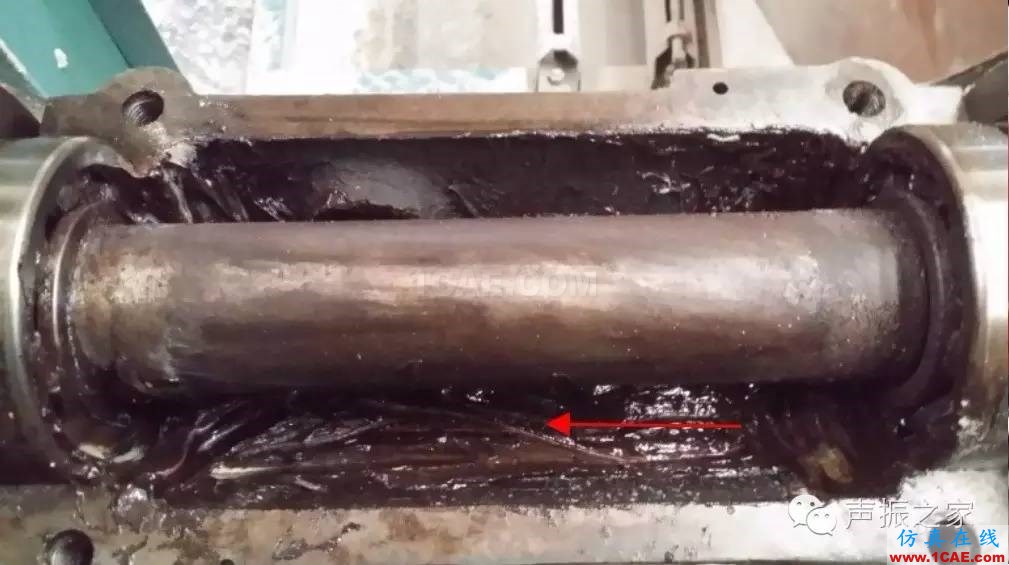

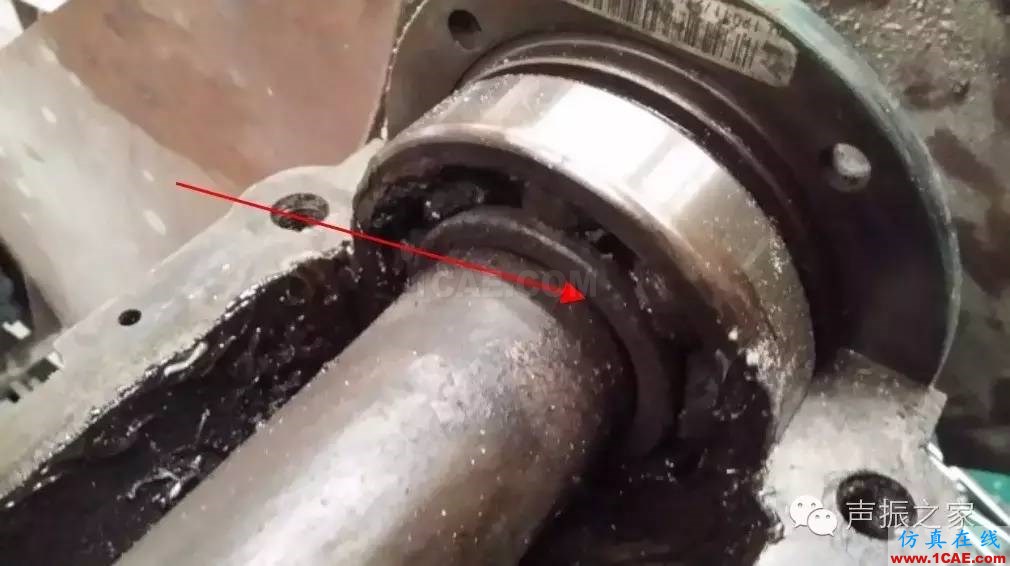

在計劃停車日進行拆檢,發現如下情況:軸承箱(圖5)潤滑脂的顏色發黑(磨損出的金屬粉末氧化與潤滑脂混合)風機F3測點(圖6)軸承內圈可以看到軸承檔已磨損。(圖片中已經將部分油脂清除)
圖(5、6)
4處理結果、效果
由于風機軸需要向廠家購買需要周期,本次拆檢未更換但做了以下處理:清除油脂并清潔及清潔軸承,將風機F3側軸承鎖緊螺母進行鎖緊,重新加新油脂。待下次計劃停車日更換。

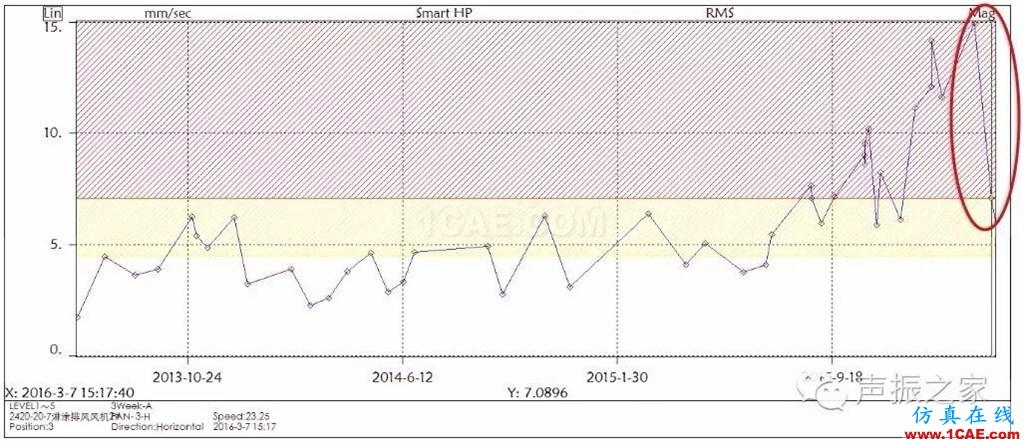

圖(7)

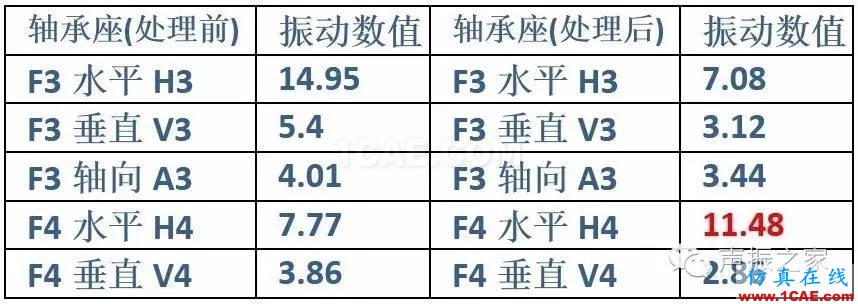

趨勢譜中趨勢明顯下降,具體數據見下表:

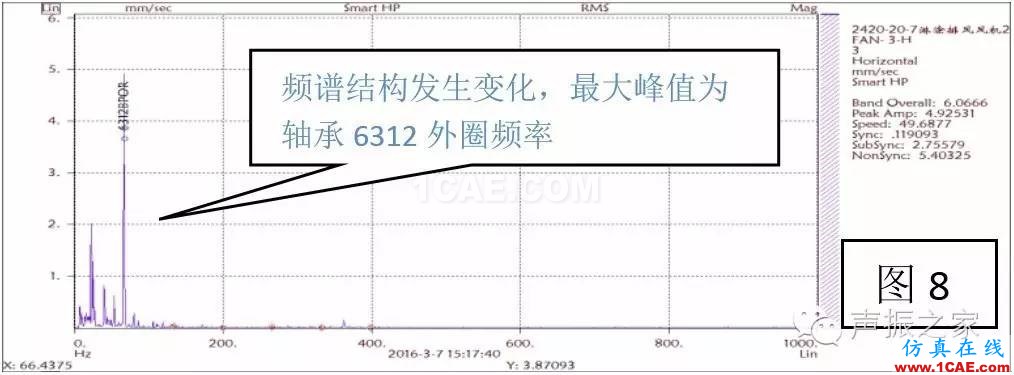

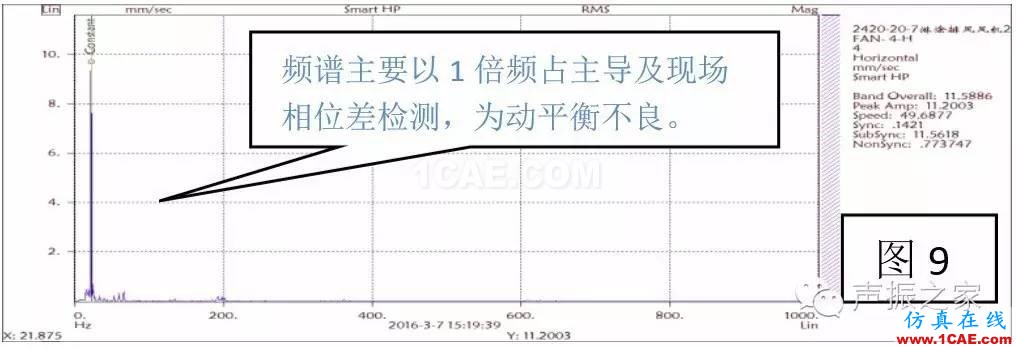

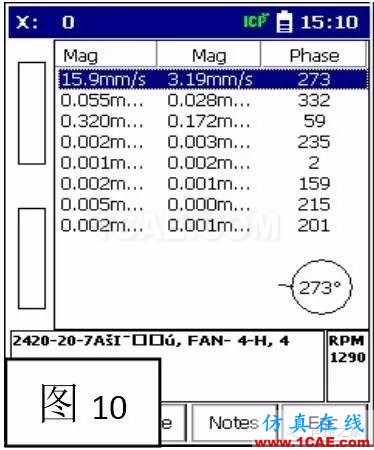

從頻譜及數據的反映處理是有效果的,F3水平數值下降50%,松動現象有所改善,但在F4水平向速度譜上升較大,經現場檢查及水平、垂直相位差檢測(圖10),確認為動平衡不良。基于現場工況及下次計劃停車日的情況決定到下次計劃停車日維修。
圖10

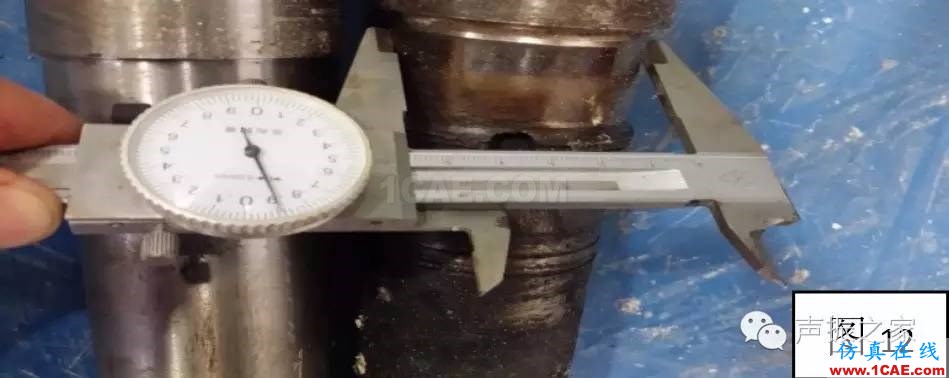

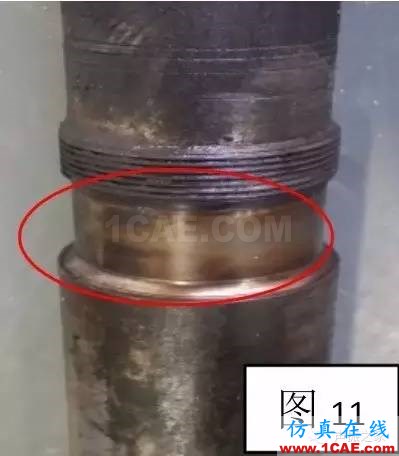

2016年3月20日計劃停車維修日進行對風機維修,情況如下: 圖10、11是檢修拆下的軸照片,圖11用卡尺測量磨損的結果,磨損約4mm。
風機檢修時做了以下處理,更換軸、軸承,清潔葉輪并做動平衡。結果如下:

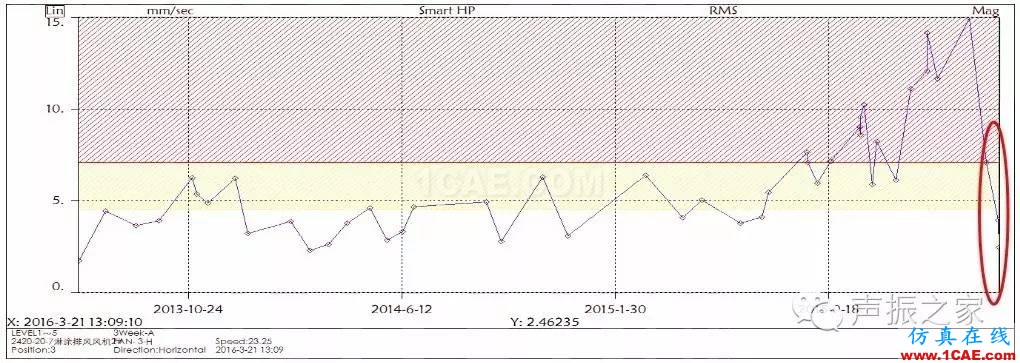

圖(12)

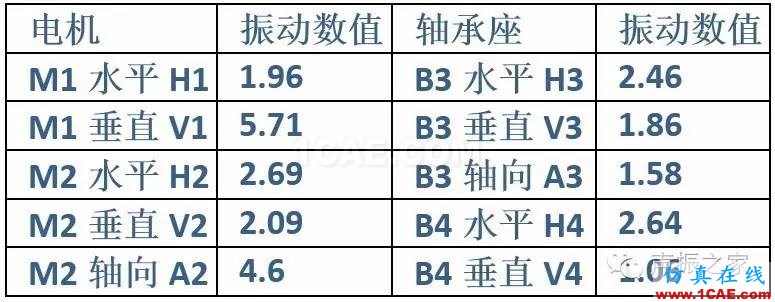

F3水平向趨勢譜下降明顯振幅在2.46mm/sec 。各測點數值下表:
圖(13)

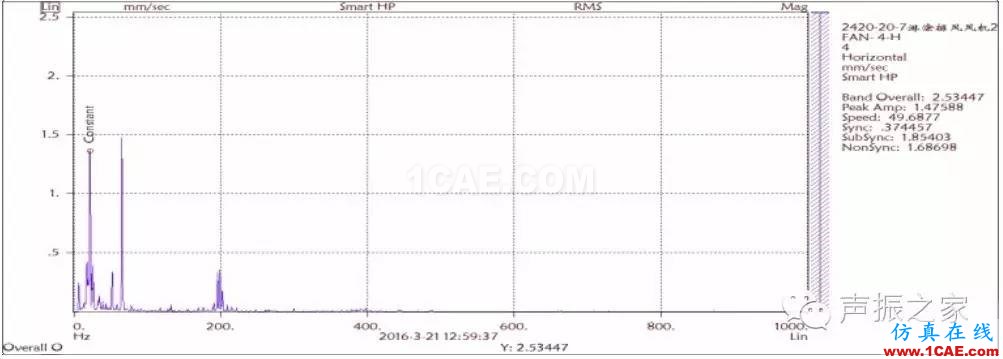

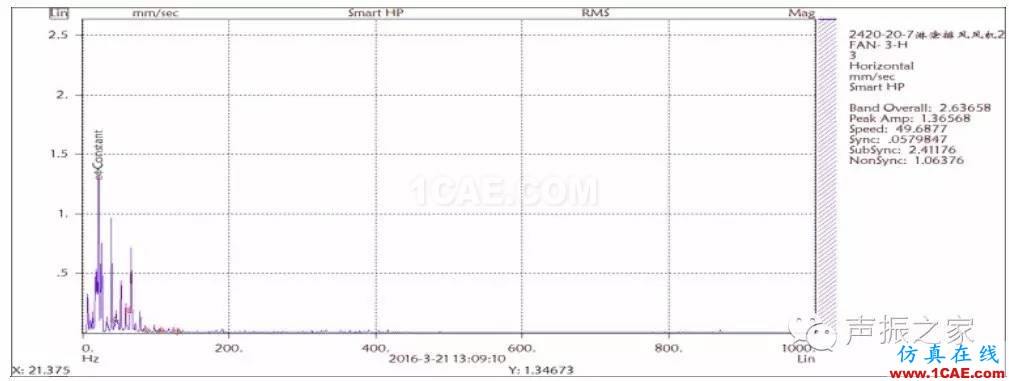

頻譜振幅明顯下降,風機F3測點水平向頻譜,低頻處略有摩擦現象,這可能來自在軸承箱軸承壓蓋處加裝了骨架油封引起的。
5結論
由于作者經驗及技術有限,利用寫案例的方式,以給自己積累經驗。
在此感謝我的朋友對我的幫助及教導!
