【技術】看懂就服了你！一大波高難度機械原理動圖

2017-03-09  by:CAE仿真在線  來源:互聯網

作為機械工程師,你見識的巧妙結構、機構越多,設計思路也就越開闊。齒輪、梁板、凸輪、滑軌……看似簡單的零部件,被天才工程師巧妙地組合到一起,就能精確完成各類復雜的工作。

來,一起長長見識吧!包括齒輪傳動類、發動機類、生產加工類三大種。

 ▲這張就夠看一年了

齒輪傳動類

▲100多年前,古老自鳴鐘的自動報時小鳥機構

▲看似簡單,其實奧妙無窮

▲全自動小型沖鋒槍的上彈、擊發、退殼機構

▲凸輪還是齒輪?

▲特殊的減速傳動機構

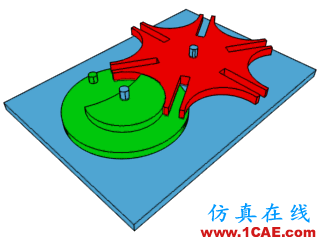

▲周期性滑軌撥叉機構

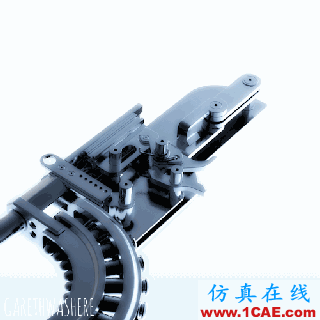

▲自動槍械(機槍)上彈、擊發、退殼機構

▲扭簧擺動機構

▲連續擺、滑機構

▲傳說中的魯班自制飛鳥,騎乘游九州

▲看到這個齒輪機構,心都碎了

▲讓人發狂的異型齒輪機構,你能想象其中的三維嚙合和運行狀態嗎?

▲除了炫技,這個齒輪機構實在沒有卵用

▲這一定是中國保定出品的機械手,保定府才玩鐵球嘛

▲電梯門

▲圓珠筆的機械結構其實絕對不簡單

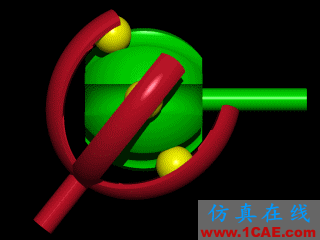

▲汽車等速萬向節

▲機械工程師給妻子的戒指,每次吵架狂怒可以轉動幾下靜一靜,敗敗火,結果……更抓狂了

▲中學生用樂高積木營造的自動化世界

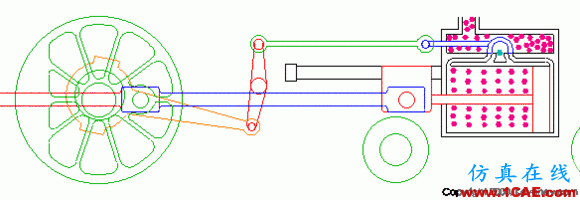

▲火車頭原理

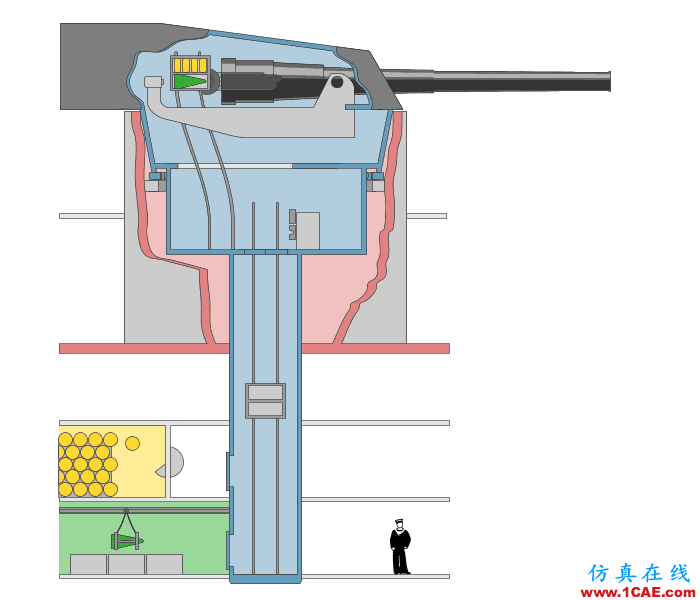

▲艦炮彈藥裝填系統

發動機類

▲數一數這是多少缸、多少氣門的發動機

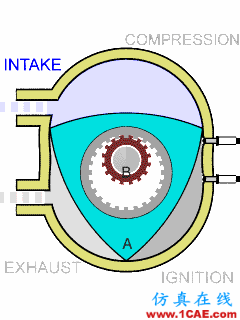

▲德國人菲加士·汪克爾上世紀初發明的轉子發動機

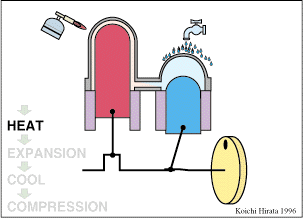

▲斯特林發動機

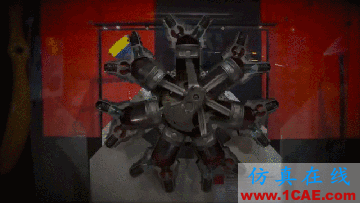

▲飛機的星形發動機

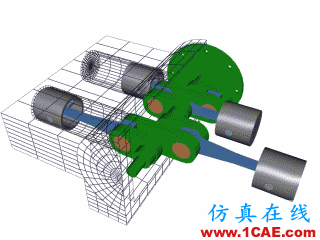

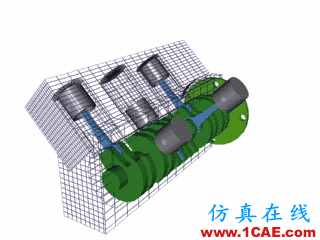

▲V型發動機——汽缸排列在成一定角度的兩個平面上

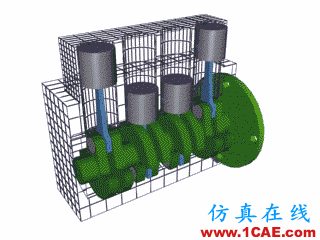

▲直列式發動機——汽缸肩并肩地排成一排,一般的車都用

▲水平對置式發動機——汽缸排列在發動機相對的兩個平面上,保時捷911用的是這種的6缸

▲馬耳他十字機芯——用于控制時鐘的秒針運動

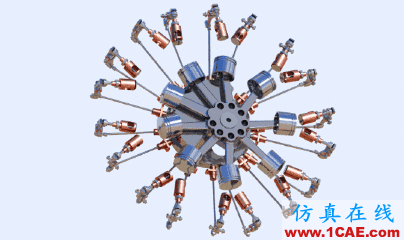

▲星型發動機工作原理

加工生產類

▲子彈

▲玻璃瓶

▲細密小型金屬鎖鏈的高速形成

▲螺旋狀通心粉

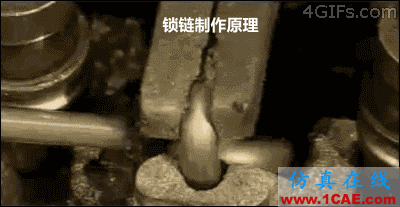

▲鐵鏈制作原理

▲這就是裝冰淇淋的蛋卷

▲好麻利

▲縫紉機
