ls-dyna:彈丸侵徹鋼板

2016-10-07  by:CAE仿真在線  來源:互聯網


彈丸侵徹鋼板

彈丸侵徹鋼板

單位制:g- cm-μs

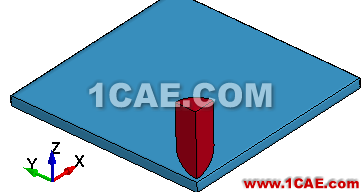

問題描述:彈丸以1300m/s的速度侵徹無限大鋼板。采用四分之一模型,彈丸尺寸如圖,鋼板尺寸12×12×0.6。



單元類型:solid164 (*SECTION_SOLID)

材料屬性:

1)彈丸-剛體,僅保留z向自由度,參數(*MAT_RIGID)

DENS

EX

NUXY

CON1

CON2

8.93

1.17

0.35

4

7



2)靶板材料Mat_Johnson_Cook本構模型參數

(*MAT_JOHNSON_COOK, *EOS_GRUNEISEN)

DENS

EX

NUXY

A

B

N

C

M

TM

TR

TR

EPSO

PC

7.83

2

0.32

7.92E-3

5.1E-3

0.26

1.4E-2

1.03

1793

294

1E-6

4.77E-6

-9

D1

D2

D3

D4

D5

C

S1

S2

S3

GAMA0

A

E0

V0

0.8

0

0

0

0

0.4569

1.49

0

0

2.17

0.46

0

1



劃分網格,生成節點(NODE)和單元(ELEMENT)



創建part(*PART)



接觸類型:面-面侵徹接觸,接觸面:靶板,目標面:彈丸

(*CONTACT_ERODING_SURFACE_TO_SURFACE)



邊界條件:

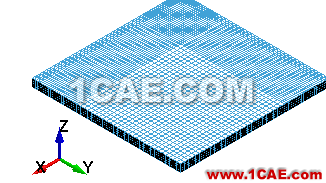

1)靶板兩外側面:無反射邊界條件(*BOUNDARY_NON_REFLECTING)

彈丸侵徹鋼板
*SET_SEGMENT

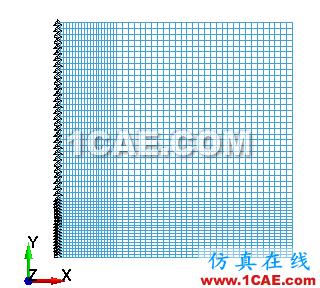

2)靶板內側兩面:對稱邊界條件(*BOUNDARY_SPC_SET)

彈丸侵徹鋼板

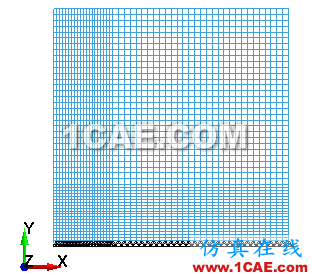

*SET_NODE: UX  *SET_NODE: UY
彈丸侵徹鋼板

初始條件:彈丸速度:-0.13(cm/us)(*INITIAL_VELOCITY)



求解控制:

1)分析時間40us;(*CONTROL_TEMINATION)

2)文件輸出類型:LS-DYNA;(*DATABASE_FORMAT)

3)文件輸出步數:

結果文件(*DATABASE_BINARY_D3PLOT)

時間歷程文件(*DATABASE_BINARY_D3THDT)

重啟動文件(*DATABASE_BINARY_D3DUMP)

4)能量控制:全開;(*CONTROL_ENERGY)

5)體積粘度;(*CONTROL_BULK_VISCOSITY)

6)高級接觸控制:滑動界面懲罰縮放因子為10。(*CONTROL_CONTACT)

7)自動時間步控制(*CONTROL_TIMESTEP)

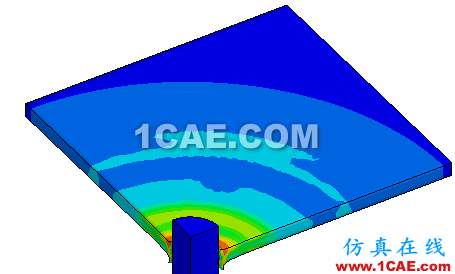

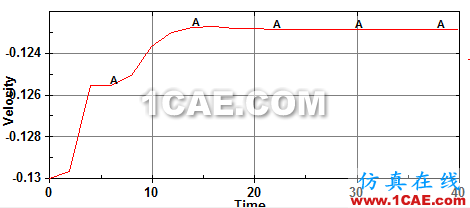

求解與后處理

彈丸侵徹鋼板

彈丸侵徹鋼板
