作為顯式有限元程序的鼻祖,LS-DYNA軟件在航空航天、汽車、國防等領域有著廣泛的應用。ANSA軟件作為一款強大的前處理軟件,為LS-DYNA提供了接口,可以方便、快捷的生成有限元模型和進行相關設置,輸出K文件。下面介紹在ANSA環境中,如何對DYNA的材料屬性性進行設置。

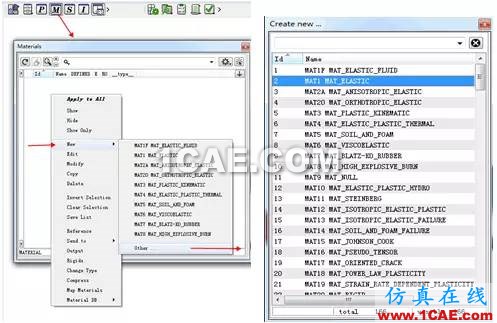

材料模型的選取具體由下圖所示。單擊

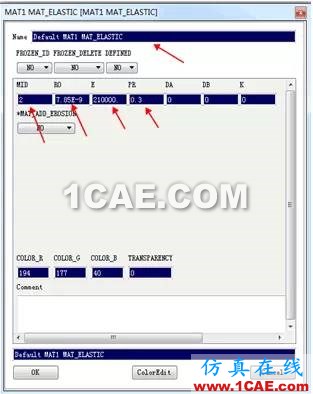

以選取MAT1線彈性材料為例,雙擊之后,彈出材料的屬性編輯窗口,如下圖所示。
可以對材料進行命名,編號以及相關的參數設置。
RO:材料的密度
E:彈性模量
PR:泊松比
DA、DB:軸向與彎曲阻尼系數(僅應用于Belytschko—Schwer梁)
K:體積模量。

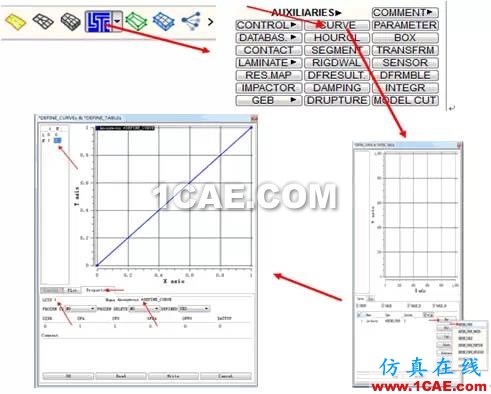

在一些材料屬性如MAT57低密度泡沫材料的定義中,需要定義材料的應力—應變曲線,在應用前應首先定義曲線。首先在Deck面板中選擇DYNA求解器—AUXILIARIES功能框—單擊CURVE—彈出CURVE&TABLE定義對話框—單擊New—單擊Define_curvex選項,進行曲線的定義。

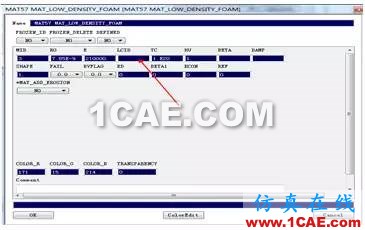

在彈出的曲線Properties定義曲線編號LCID、名稱Name以左側一欄定義曲線,軟件默認只有兩行,將光標放在最后一行的任意一列鍵入Enter,可以添加一行,編輯數值即可得到所需曲線。完成后點擊OK,進入MAT57材料編輯窗口,在相應的LCID選項下輸入所定義曲線的LCID號即可。
可以看到,LS-DYNA軟件的材料屬性的設置可以在ANSA環境下方便,快捷的完成。
