ICEM混合網格劃分

2017-01-14  by:CAE仿真在線  來源:互聯網

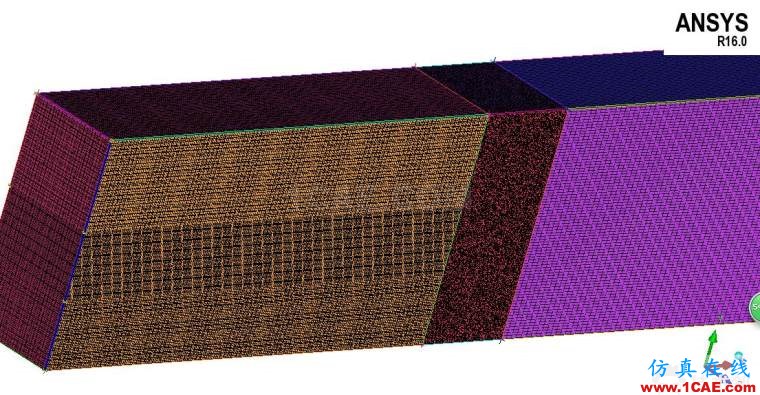

混合網格,指的是模型中同時存在結構網格與非結構網格的情況。

采用混合網格的主要優勢在于:對于復雜的幾何,我們可以將其分解成多個幾何,對于適合劃分結構網格的采用結構網格劃分方式,而對于非常復雜的部分,可以使用非結構方式進行劃分。

在ICEM CFD中進行混合網格劃分的一般步驟。通常分為以下幾步:

(1)幾何準備。對于本身就是多個幾何的情況,因為處理方式簡單,這里不做討論。這里要說的是一個連續的幾何,我們需要在ICEM CFD中將其進行分割成多個部分。這里可以運用的部分主要在于ICEM CFD的幾何創建功能,包括點、線生成以及面切割。

(2)part創建。在這一步中需要將體分解成多個部分分別放入不同的part中。同時畫四面體區域創建body。注意,這里我們需要創建面將四面體部分封閉,同時要將創建的面放到一個獨立的part中,因為后面的節點合并中需要使用到它。

(3)創建block。注意這里創建block的時候要選擇劃分結構網格的幾何。

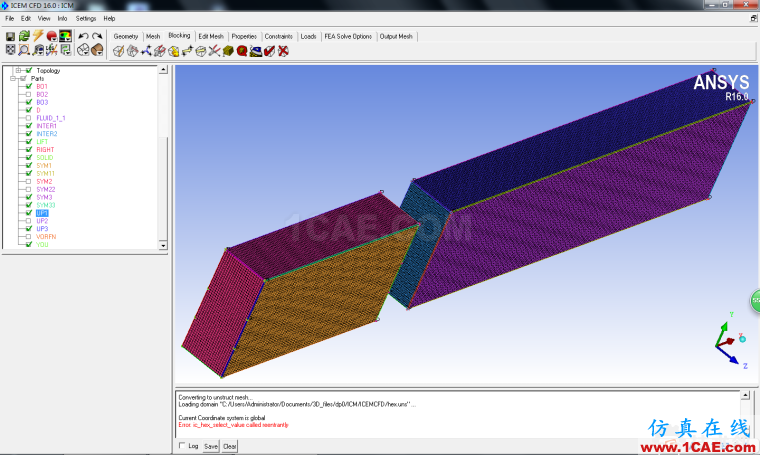

(4)劃分非結構網格。分別分別為左右兩側劃分結構網格并load from blocking使之成為非結構網格形式【只有這樣才能與中間聯接】

(5)劃分非結構網格。---注意這里一定要選“可見部分”選項,而不是“ALL”

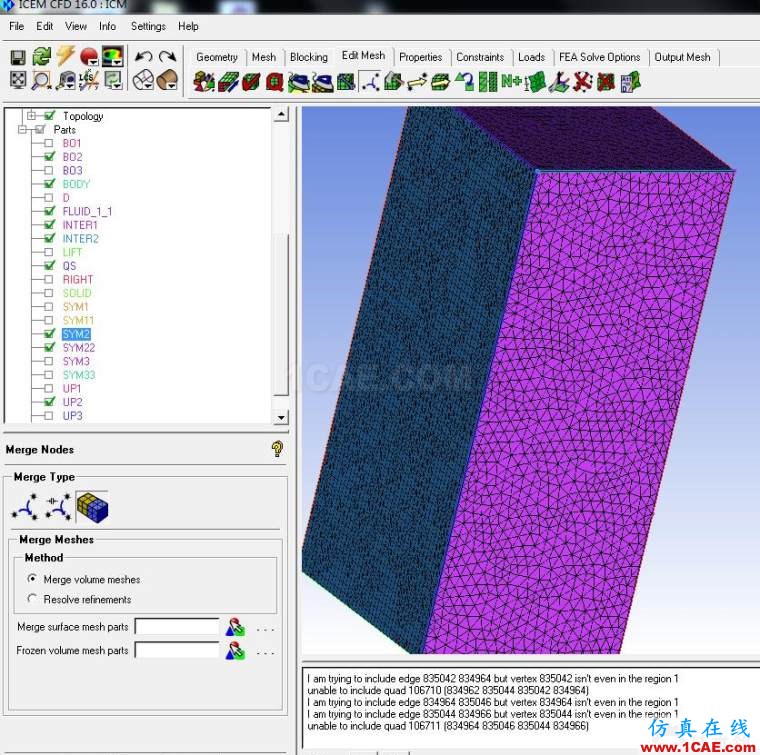

(6)交界面的處理。將結構網格和非結構網格節點對其。
