【網格專題】icem-cfd篇

2016-10-06  by:CAE仿真在線  來源:互聯網

從ansys收購fluent后,ansys已經決定不再開發gambit,而將icem作為fluent的御用前處理軟件,從中可以看出icem的重要性。icem劃分的思想跟pointwise類似,也是以實體為參考,然后將網格映射到實體之上。但是與pointwise不同的是,在icem中建立的線,塊等不需要與實體重合,而pointwise必須將connection、domain等建立與實體之上,簡單點講,pointwise的網格是依附與實體之上的,而icem的網格式映射到實體之上的。這樣的區別,讓icem分區的時候,只要生成一個一個規整的block就行了,另外,這樣做的好處是當幾何外形類似的實體需要劃分網格時,只要將block映射一下就行了,能節省不少工作量。

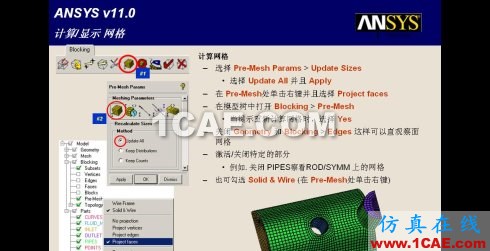

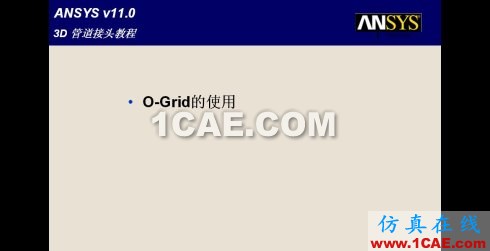

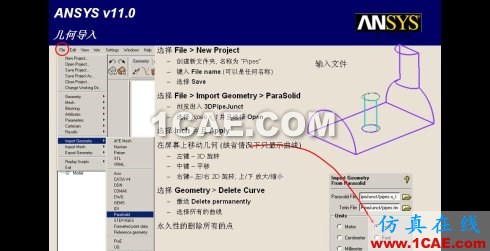

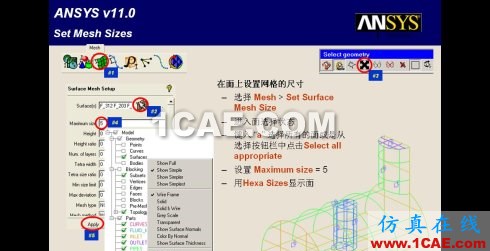

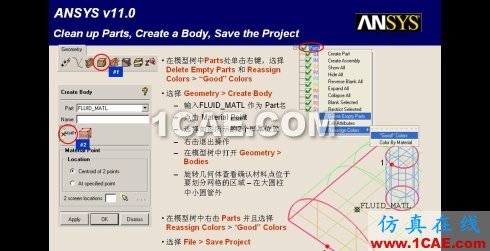

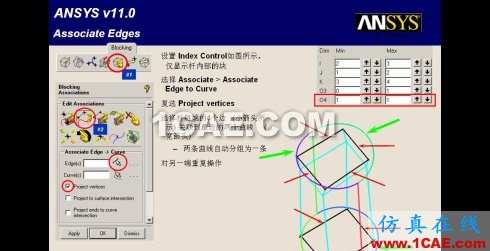

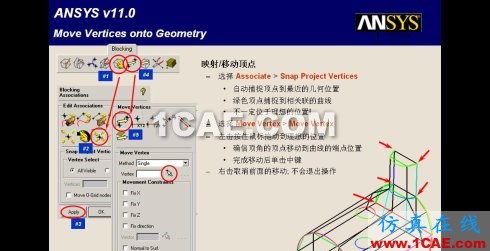

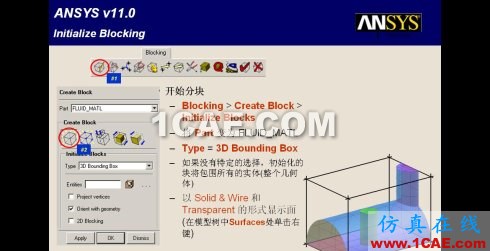

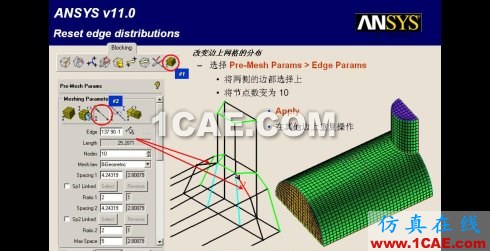

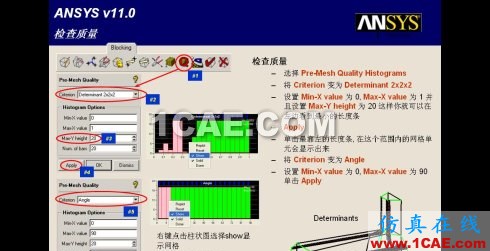

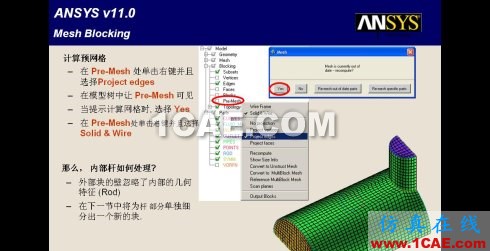

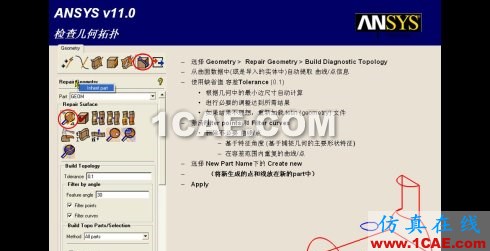

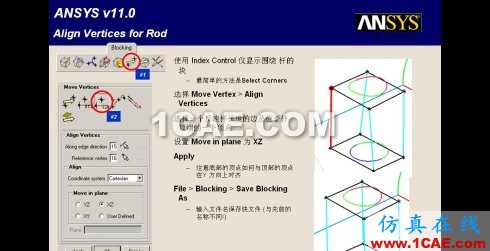

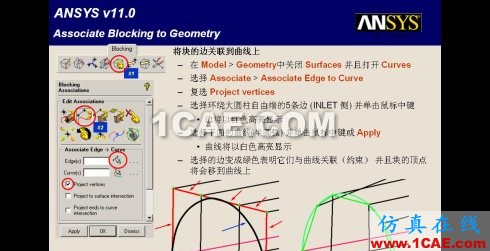

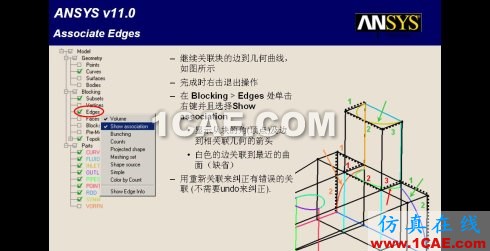

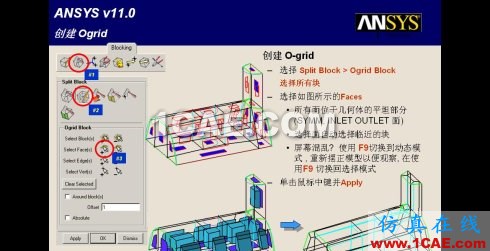

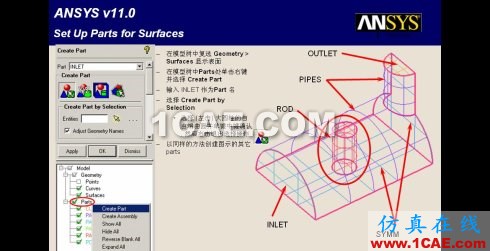

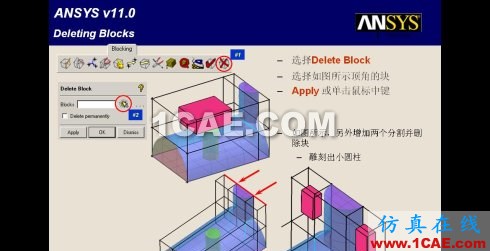

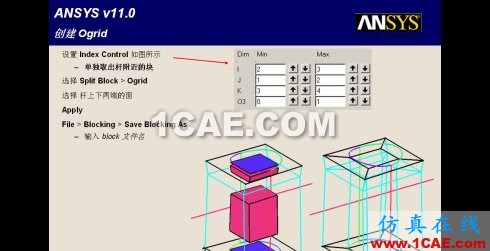

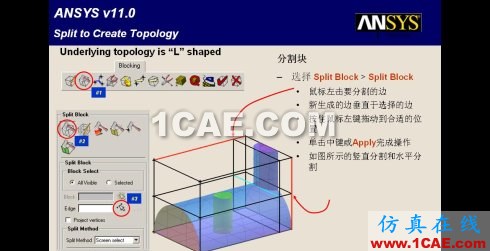

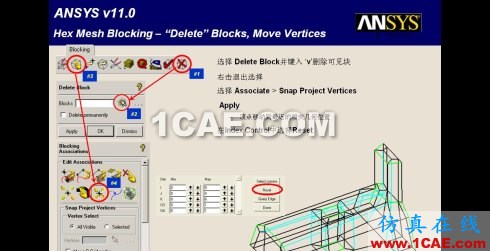

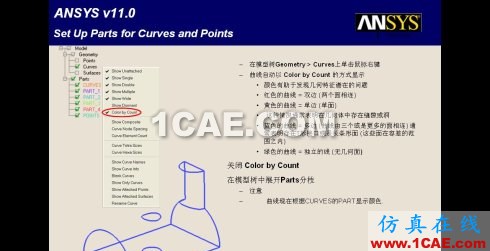

呵呵,做了兩天的教程,發現真是個體力活啊。正好發現有個現成的icem教程,劃分的實體跟我前面做例子的實體差不多,那我就偷個懶,直接拿來用了。

從上面的教程中我們可以清楚的了解的icem自頂而下的劃分網格思想。當然,我們也能了解到icem的操作命令繁雜,確實讓新手頭疼。呵呵,反正是魚和熊掌不能兼得,就看你怎么權衡舍棄了。
