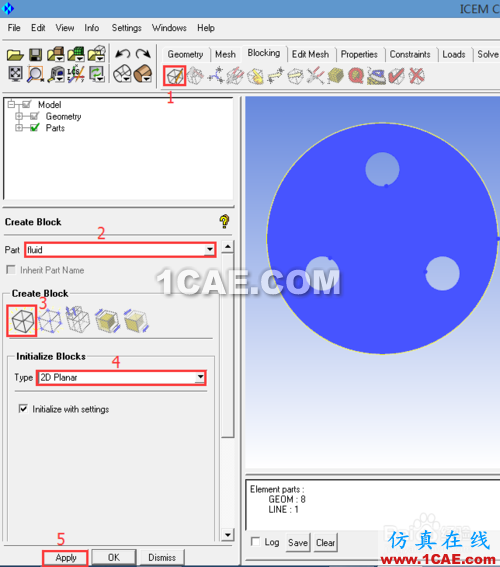

打開ICEM,并打開幾何文件,在Blocking 選項卡下點擊1所示圖標,在Part里輸入fluid,然后選擇3所示的圖標,在Type里選擇2D Planer, 最后點擊Apply。

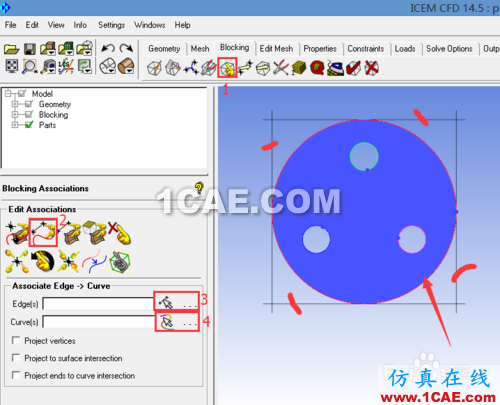

線關聯:在Blocking 選項卡下點擊1所示圖標,然后選擇2所示的線關聯,然后點擊3說所示的箭頭并然后選擇4條block的邊,按鼠標中鍵確認,然后點擊4所示的箭頭并選擇紅色大箭頭所示的線,中鍵確認,再次按中鍵退出。

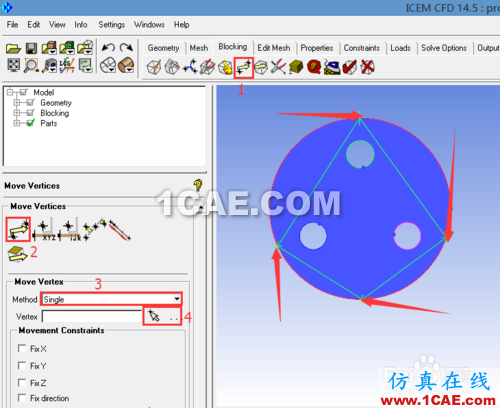

移動點:在Blocking 選項卡下點擊1所示圖標,然后選擇2所示的點移動,在Method中選擇“Single”,然后點擊4所示箭頭,將block的四個個點移動到圖示所示的位置

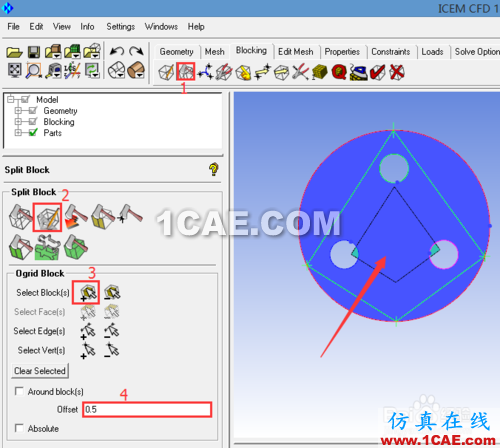

  O-block劃分:在Blocking 選項卡下點擊1所示圖標,然后選擇2所示的O-Block塊,然后點擊3所示的選擇塊并在屏幕中選擇箭頭所指的塊,按鼠標中鍵確認,然后在4所示的輸入框中輸入0.5,最后點擊下方的Apply,完成O-block的創建。

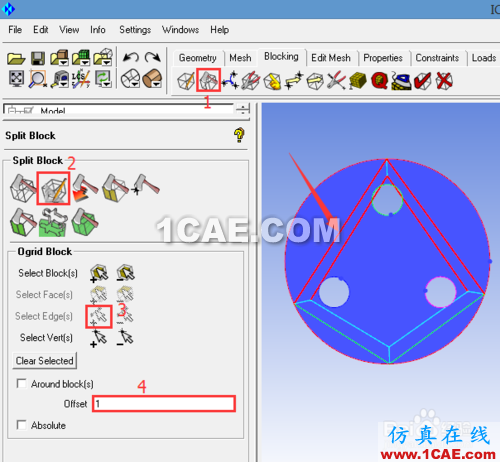

Y-block劃分:在Blocking 選項卡下點擊1所示圖標,然后選擇2所示的圖標,然后選擇3所示的箭頭,然后選擇箭頭所示的4條紅線,按中鍵確認,然后在4所示的輸入框中輸入1,最后點擊下方的Apply。(這種塊劃分相當于Y型剖分)

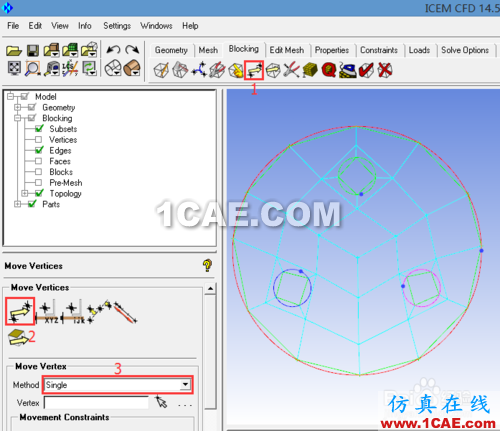

點移動:重復步驟3進入點移動的界面,然后耐心的移動各個點,最終將點移動如下圖所示的位置。

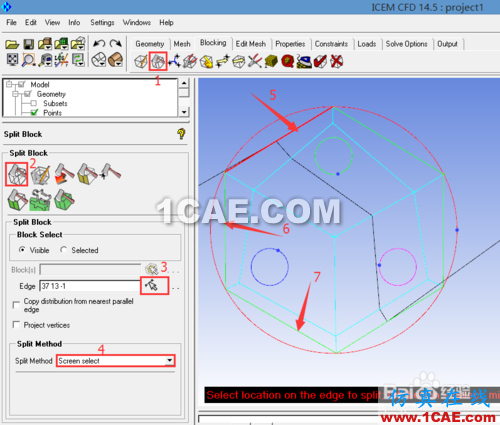

塊切分:在Blocking 選項卡下點擊1所示圖標,然后點擊2所示的塊切分,然后確認4所示的Split method中為“Screen select”后,點擊3所示的箭頭,選擇紅的箭頭5所示的邊,按住鼠標左鍵不動,拖動到圖示的適當位置,按中鍵確認,然后以同樣的方式分別選擇邊6和7完成剖分,最終結果如圖所示。

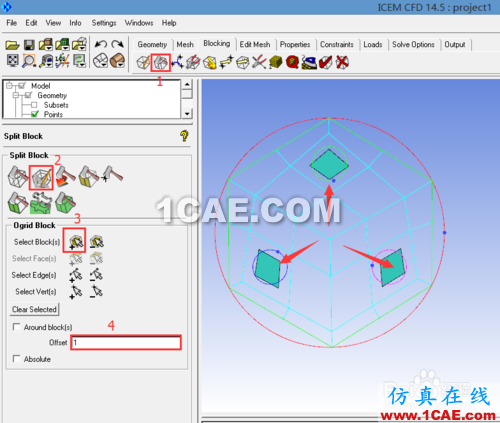

O-block劃分:在Blocking 選項卡下點擊1所示圖標,然后選擇2所示的O-Block塊,然后點擊3所示的選擇塊并在屏幕中選擇箭頭所指的3個塊,按鼠標中鍵確認,然后在4所示的輸入框中輸入1,最后點擊下方的Apply,完成O-block的創建。

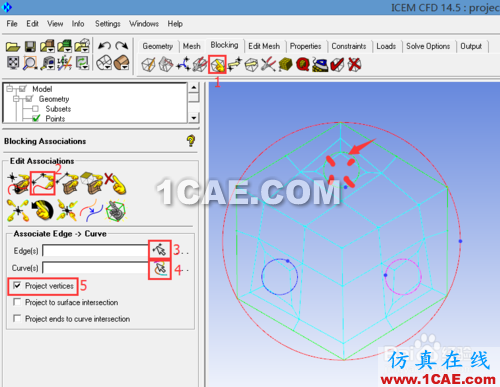

線關聯:在Blocking 選項卡下點擊1所示圖標,然后選擇2所示的線關聯,勾選5所示的“Project vertexs”,然后點擊3說所示的箭頭并然后選擇圖中紅色線柱標記的4條block的邊,按鼠標中鍵確認,然后點擊4所示的箭頭并選擇紅色箭頭所示的線,中鍵確認,然后對另外兩個小圓進行關聯。

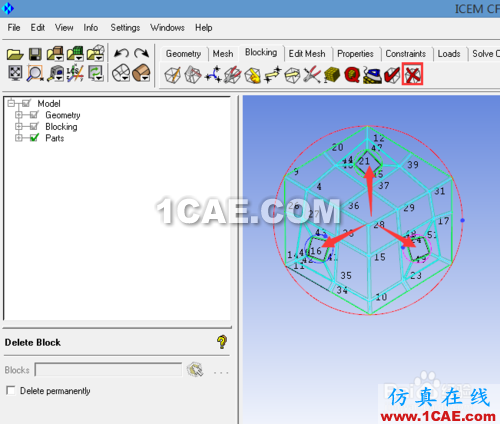

刪除塊:在Blocking 選項卡下點擊紅色方框所示刪除塊圖標,然后點擊紅色箭頭所示的三個塊,然后按中鍵確認。

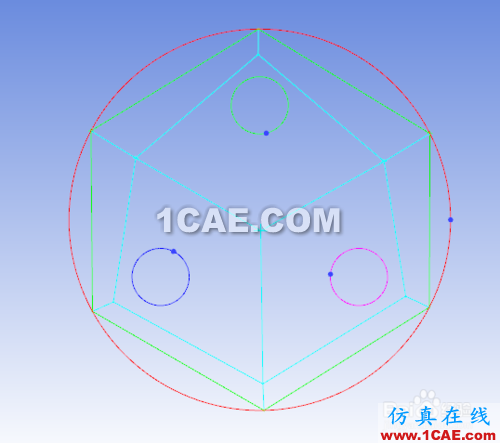

點移動:重復步驟3進入點移動的界面,然后耐心的移動各個點,最終將點移動如下圖所示的位置。

給各條邊賦點:在Blocking 選項卡下點擊1所示圖標,然后選擇2所示的圖標,然后勾選3所示的“Copy parameters”,然后點擊4所示的箭頭,在屏幕中選擇標記為20的紅線,在5所示的輸入框中輸入20,點擊最下方的Apply。以同樣的方式,給標記為25和15的各條邊并賦予標記的點數

網格預覽:如圖所示勾選Pre-mesh,不要勾選2所示的Edges,最后點擊3所示的按鈕。
