搜索ANSYSICEM特征線缺失？
2016-10-06 by:CAE仿真在線 來源:互聯網

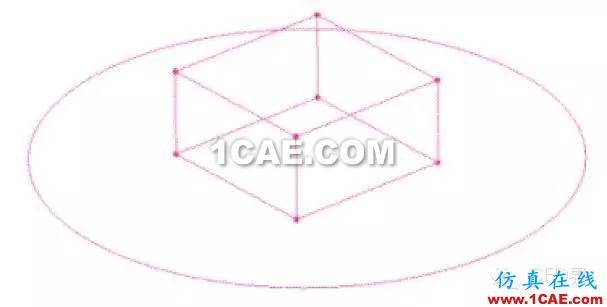

對于四面體網格,不僅需要幾何表面是封閉完整的,還需要保留相關的特征線和點,如下圖:

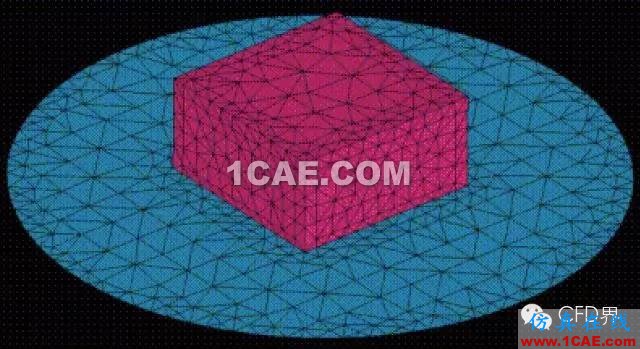

如果幾何具有特征線和點,那么ICEM四面體網格生成器會強制將網格節點與特征線貼合以捕獲特征邊。如下圖:

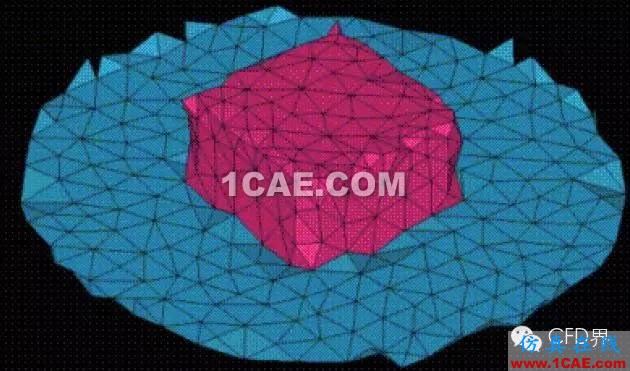

如果幾何不具備特征線和點,那么邊界處的網格節點會貼合在幾何的面上,但由于面面交合的邊不存在特征線,因此在這種不存在特征線的面面交合的邊上,網格節點并不會強制依附。如下圖:
丟失特征的幾何可以用Build Topology工具來進行處理,它會自動識別線、點、面以及他們之間的連接性。有時也會修復一下小的幾何問題。
