HyperMesh的六面體網格劃分之spin

2016-11-04  by:CAE仿真在線  來源:互聯網

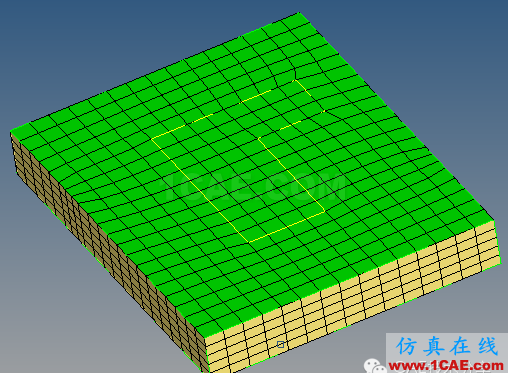

對于回轉體如果回轉體的截面網格已經劃分好,可以直接采用網格旋轉的方式完成整個回轉體的網格劃分。如圖1所示的模型,其中回轉體的地面網格已經劃分好,如圖2所示。

圖1

圖2

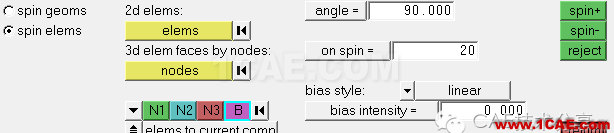

旋轉網格在3D面板下面的spin命令里面,面板如圖3所示。

圖3

先框選回轉體截面的所有單元,注意選的時候先隱藏3D compennent,否則會框選到很多多余單元。

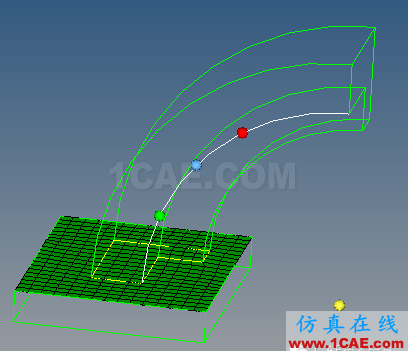

旋轉的時候采用3點和圓心的方式,先選擇圓弧上的三個點。如圖4所示。

圖4

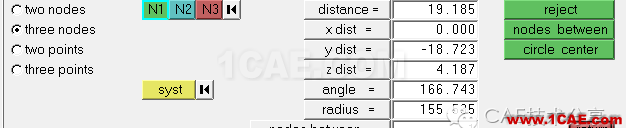

三點選定后需要選擇圓心,而圖形中暫時沒有圓心,需要臨時創建一個,輸入F4快捷鍵。如圖5所示,通過3點創建一個圓心。

圖5

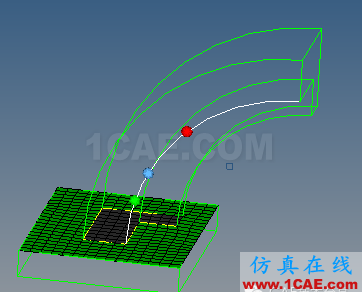

創建圓心后如圖6所示。

圖6

再回到spin面板,選擇三點和圓心后如圖7所示。

圖7

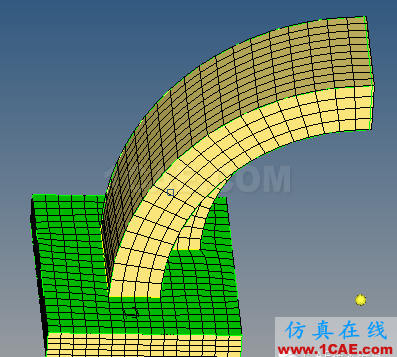

最終得到的網格如圖8所示。

圖8
