Altair, 不只是HyperMesh 之 復雜實體網格建模

2016-11-07  by:CAE仿真在線  來源:互聯網

Altair SimLab是具有流程向導的、基于特征識別的有限元建模軟件,可以快速和準確模擬復雜裝配件的工程行為。SimLab將建模仿真任務自動化,減少人為錯誤和用于創建模型和解析結果的時間消耗。SimLab不是傳統的前后處理軟件而是一個垂直應用開發平臺,捕捉并創建自動化的仿真流程。

SimLab通過各種途徑獲得高質量的網格。從CAD模型得到特征,比如圓角、圓柱等,將它們體現在有限元模型中。這些特征可直接用在后續的步驟中,而無需再從原始的CAD幾何獲得。
在劃分六面體或四面體單元時,SimLab首先在裝配的每個部件表面劃分高質量的面網格,然后生成體網格并保持表面網格的質量。
SimLab有很多獨特和有效的工具來生成不同類型的網格。用戶向導的模板將這些工具集成為一個流暢和自動化的流程,不僅用來劃分網格,而且可以得到高質量的網格,適用于不同分析類型如NVH、耐久、疲勞、CFD等的分析需求。

自動生成網格

• 四面體和六面體的體網格

• 四邊形和三角形的面網格

• 1D網格創建,用于連接部件和接觸面

基于特征的網格劃分

• 自動識別CAD特征

• 將網格模板施加到特征上(圓柱、圓角和孔等)

• 自動識別接觸面

基于分析類型和質量準則的網格劃分

• 使用模板和經驗來生成特定分析類型所需網格(比如NVH、聲腔分析和疲勞等)

主要特點

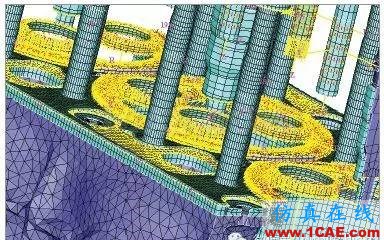

使用模板快速進行復雜裝配的網格劃分

自動的基于模板的接觸創建

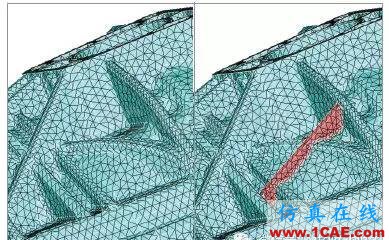

易于創建、編輯和移動肋

成功案例

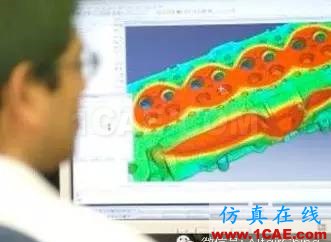

Dana利用Altair SimLab實現動力總成模型的自動網格劃分,大幅節省時間
